Подробная информация о продукте:
|
| Продукт: | 2.42" ((2.4") дюймовый OLED дисплей | Резолюция: | 128X64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 71.0(L) x 43.5 ((W) x 6.0 ((T) (мм) | Активная зона: | 55.01 ((L) x 27.5 ((W) (мм) |
| Пиксельный диапазон: | 00,43 x 0,43 (мм) | Способ вождения: | 1/64 Рабочий цикл |
| Операционная температура: | -40°C к +70°C | Пин-номер: | 7 штырей заголовка |
| интерфейс: | SPI-интерфейс | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.42 дюймовый OLED дисплей,128x64 OLED дисплей,7-контактный SPI OLED дисплей |
||

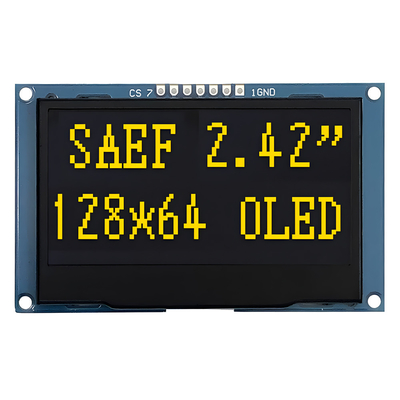

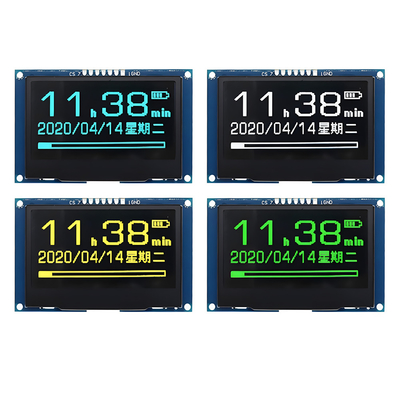

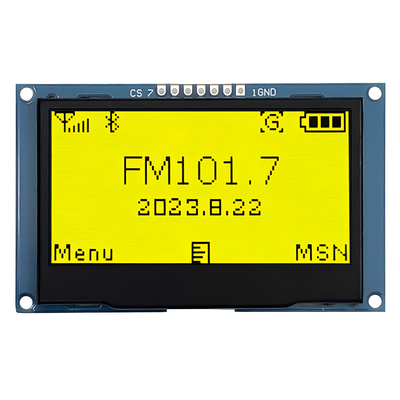

Представляем ОЛЭД-модуль SFOMS242YZ7-12864WBYG-01 от SAEF Technology ‒ передовой 2,42-дюймовый 128x64-точечный графический дисплей с компактной активной площадью 2.42 дюйма по диагонали и общие размеры 71.0 x 43.5 мм, этот модуль дисплея разработан для высокой производительности и универсальности.
Высокое соотношение контраста: этот OLED-модуль предлагает впечатляющее соотношение контраста 20,000:1, обеспечивая потрясающую визуальную ясность и яркое цветовое представление для ваших приложений.
Многочисленные возможности интерфейса: модуль поддерживает различные коммуникационные интерфейсы, включая SPI и I2C (IIC),что позволяет легко интегрироваться с широким спектром микроконтроллеров и платформ разработки.
Широкий диапазон напряжения: напряжение логического питания работает между 1,65 и 3,3 В, с типичным значением 2,8 В, что соответствует различным требованиям проекта.
Настраиваемая сенсорная панель: хотя этот OLED-дисплей не поставляется с встроенным сенсорным экраном, доступна настраиваемая сенсорная панель,позволяет улучшить интерактивность на основе ваших конкретных потребностей.
Модуль OLED-дисплея SFOMS242YZ7-12864WBYG-01 идеально подходит для различных применений, включая:
Обновите свои проекты с помощью SFOMS242YZ7-12864WBYG-01 2,42-дюймового OLED дисплея,предназначенный для обеспечения высококачественных визуальных эффектов и надежной производительности для широкого спектра промышленных и коммерческих приложений.
Закажите свой сегодня для бесшовной интеграции и превосходного качества дисплея!
Механические размеры

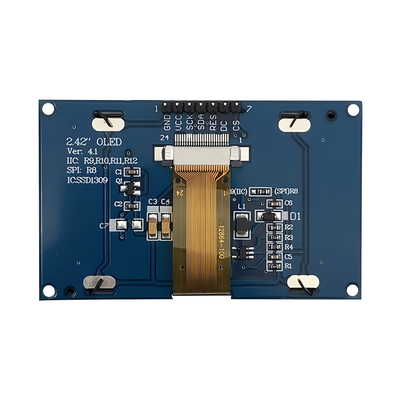

Определение пин интерфейса
| ПИН-код | СИМБОЛ | Описания |
| 1 | ГНД | Основа логической схемы |
| 2 | VDD | Энергоносители логики |
| 3 | SCK | Серийный вход часов. |
| 4 | SDA | Серийный ввод данных. |
| 5 | РСТ | Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко при нормальной работе. |
|
6 |
DC |
Этот пин - это пин управления данными / командой. Когда пин высоко вытаскивается и выбран серийный режим интерфейса, данные в SDIN Когда он будет снижен, данные в SDIN будут переданы в регистр команд. |
| 7 | CS | Выбор чипа. Чип выбирается, когда CS0 = L. |
Абсолютные максимальные рейтинги
|
Параметр |
Символ | Минуты | Макс | Единица |
| Напряжение питания для логики | VDD | -Нет.3 | 4 | V |
| Напряжение питания для дисплея | ВКК | 8 | 17 | V |
| Операционная температура | TOP | -40 | 70 | В |
| Температура хранения | TSTG | -40 | 85 | В |
| Продолжительность жизни (220 cd/m2) | 13,000 | - | час | |
| Продолжительность жизни (200 cd/m2) | 15,000 | - | час | |
|
Продолжительность жизни (180 cd/m2) |
16,000 | - | час |
Характеристики постоянного тока
|
|
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | |
| Напряжение питания для дисплея | ВКК | 11.5 | 12 | 12.5 | V | |
| Вклад высокого уровня | ВИЧ | 0.8×VDD | - | - | V | |
| Ввод низкого уровня | VIL | - | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | - | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | - | - | 0.1×VDD | V |
|
Поток подачи VDD VDD = 2,8V, VCC = 12, IREF = 10uA, нет Прикрепленная панель, Дисплей включен, все включено, |
IDD |
Контраст = FFh |
- |
90 |
110 |
μA |
|
Поток подачи ВЦК VDD = 2,8V, VCC = 12, IREF = 10uA, без панели прикрепленный, Дисплей включен, все включено |
МКК |
- |
450 |
580 |
μA |
|
|
Выпуск сегмента Текущий, VDD = 2,8 В, VCC = 12 В, IREF=10uA, Дисплей включен. |
ISEG |
Контраст=FFh | 280 | 310 | 340 |
μA |
| Контраст=AFh | - | 215 | - | |||
| Контраст=7Fh | - | 155 | - | |||
| Контраст=3Fh | - | 78 | - | |||
| Контраст=0Fh | 20 | - | ||||
|
Текущий режим покоя для VDD |
ИДД, СНИМ |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
|
Текущий режим покоя для VCC |
ICC, СЛЕП |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
Электрические спецификации
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
| Потребление тока в нормальном режиме | Все пиксели включены | - | 17 | 25 | mA | |
| Потребление тока в режиме ожидания | Режим ожидания 10% пикселей включен | - | 0.5 | 1.5 | mA | |
| Потребление энергии в нормальном режиме | Все пиксели включены | - | 71.5 | 97.5 | мВт | |
| Потребление энергии в режиме ожидания | Режим ожидания 10% пикселей включен | - | 6.5 | 19.5 | мВт | |
| Яркость | Лбр | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Белый) |
(x) (y) |
В 1931 году |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Контраст в темной комнате | КР | - | 2000:1 | - | - | |
|
Угол обзора
|
- | 160 | - | - | степень |
Изображение продукта
