0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс
0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс

Большие изображения :  0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFOM096YZ4-12864WB-02
Документ: SFOM096YZ4-12864WB-02 Speci...on.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: The lowest market price guaranteed
Упаковывая детали: стандартный экспортный пакет
Время доставки: 1-3 недели
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: 3000 тысяч штук в месяц

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс

описание
Продукт: 0.96 дюймовый OLED + 4-принтовый PCB Резолюция: пикселы 128x64
Отображение цвета: Белый/Синий/Желтый Синий Fontz Структура: COG + PCB
интерфейс: I2C ((IIC) Направление просмотра: Все углы наблюдения
Очертание Дим.: 24.7 × 27 × 3,6 (мм) Соединение: Заголовочники
Пин-номер: 4 штыря Операционная температура.: -40°C до +85°C
Продолжительность жизни: 50,000 часов @ 60cd/m2 Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

модуль дисплея 128x64 OLED

,

Модуль дисплея 0



О данном пункте SFOM096YZ4-12864WB-02



Представляем 0,96 дюймовый 128x64 матричный матричный OLED дисплей, идеальное решение для ваших электронных проектов и прототипов.этот OLED-модуль предлагает четкие визуальные эффекты и яркие цвета, что делает его идеальным для таких приложений, как носимые устройства, устройства Интернета вещей и встроенные системы.



Ключевые особенности:

  • Высокое разрешение:Дисплей имеет разрешение 128x64 пикселей, обеспечивая четкую и подробную графику для любого приложения.
  • Компактный размер:Измеряя всего 0,96 дюйма, этот OLED-модуль идеально подходит для ограниченных пространств.
  • Интерфейс I2C:Интерфейс I2C на четырех косяках упрощает подключение и связь с микроконтроллерами, предлагая легкую интеграцию в ваши проекты.
  • Широкий угол обзора:Наслаждайтесь исключительной видимостью с разных углов, благодаря технологии OLED.
  • Низкое энергопотребление:Этот дисплей является энергоэффективным, что делает его подходящим для применения на батареях.



Независимо от того, разрабатываете ли вы настраиваемую панель управления, создаете интерактивные дисплеи или проектируете умные гаджеты, 0.96 дюймовый 128x64 Dot Matrix OLED дисплейный модуль является универсальным выбором, который обеспечивает высокую производительность и надежностьОбновите свои проекты с помощью этого продвинутого модуля отображения сегодня!





Технические спецификации



0.96-дюймовые OLED-продукты с 4-конечными печатными пластинами обычно имеют следующие технические характеристики:

  • Разрешение: 128x64 пикселя, обеспечивающее четкое отображение текста и изображения.
  • Чипы драйверов, такие как чип SSD1306/SSD1315, совместимы с несколькими платформами разработки, упрощая процесс разработки.
  • Рабочее напряжение: обычно от 3 до 5 В, с хорошей совместимостью мощности, совместимое с логическими уровнями 3,3 и 5 В, без необходимости дополнительных чипов преобразования уровня.
  • Угол просмотра: сверхбольшой угол просмотра больше 160 °, обеспечивает хорошую производительность отображения под разными углами просмотра.
  • Цветовые опции: предоставляет несколько цветовых опций, таких как желто-синий, белый свет и чистый синий, чтобы удовлетворить различные визуальные потребности и предпочтения дизайна.
  • Режим отображения: поддерживает несколько режимов отображения, включая графический и текстовый дисплей, подходящий для различных потребностей в отображении информации.
  • Потребление энергии: при нормальных условиях отображения потребление энергии составляет всего 0,06 Вт, что намного ниже, чем у традиционных TFT-дисплеев,что делает его подходящим для применения с строгими требованиями к энергопотреблению.
  • Способ установки: конструкция печатных плат с 4-мя булавами позволяет фиксировать через стандартные процедуры установки платы с электрическими соединениями.
  • Целостность сигнала: учитывая стабильность и надежность передачи сигнала, проводка ПКБ должна быть как можно короче и прямее, чтобы уменьшить помехи сигнала
  • Проектирование теплорассеивания: OLED генерируют тепло во время работы, а конструкция печатных пластин должна учитывать пути рассеивания тепла, такие как оптимизация теплового управления посредством планировки или теплорассеивающих подушек.
  • Проектирование для предотвращения помех: для уменьшения электромагнитных помех (ЭМИ) в конструкции ПКЖ должны быть приняты соответствующие меры по защите и фильтрации.



Очертание контуры



0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 0







Определение пин интерфейса



Пин No. Символ Описание
1 ГНД Это заземление, оно должно быть подключено к земле.
2 VDD Это пин питания напряжением, он должен быть подключен к источнику.
3 SCL Этот серийный часы вход SCL
4 SDA Этот серийный ввод данных SDA





Электрооптические характеристики



Позиции Символ Минуточку. Тип. Макс. Макс. Единица Примечание
Рабочая светимость Л 80 100 - cd /m2 Все пиксели включены
Потребление энергии П - 50 60 мВт

30% пикселей включены

Частота кадров Фр - 105 - Гц -

Цвет

Координаты

Синий CIE x 0.11 0.15 0.19



CIE1931

Темная комната
CIE y 0.21 0.25 0.29

Время ответа

Поднимитесь. Тр - 10 - мы -
Разложение Td - 10 - мы -
Соотношение контраста КР 10000:1 - - - Темная комната
Угол обзора θ 160 - - Степень -
Время эксплуатации Сверху 22000 - - Часы L= 80 cd/m2

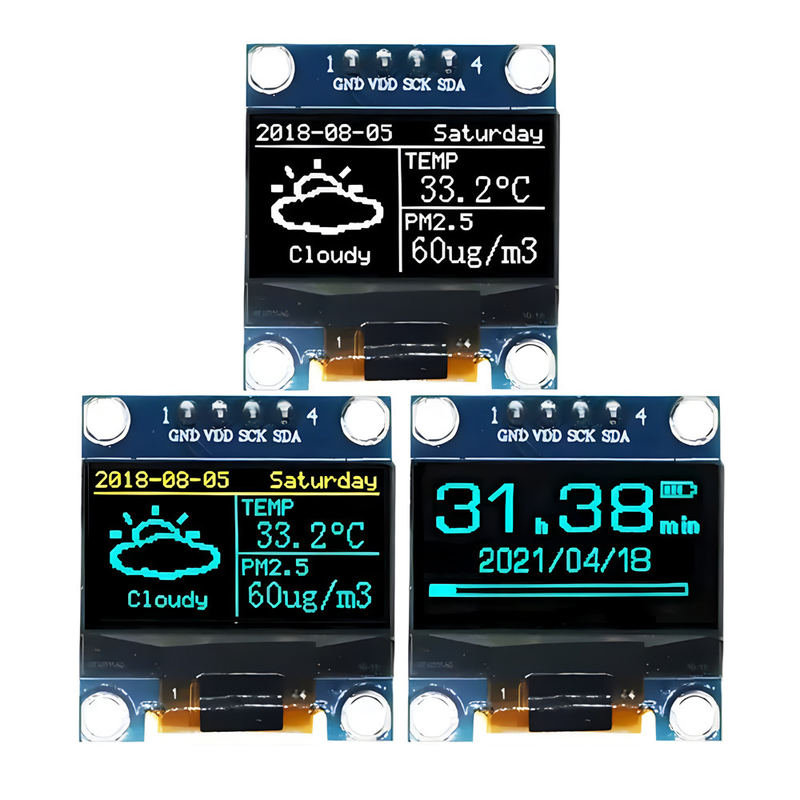

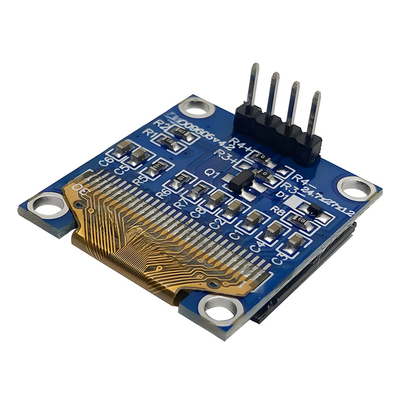

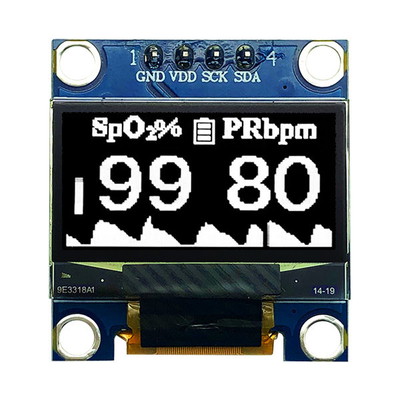

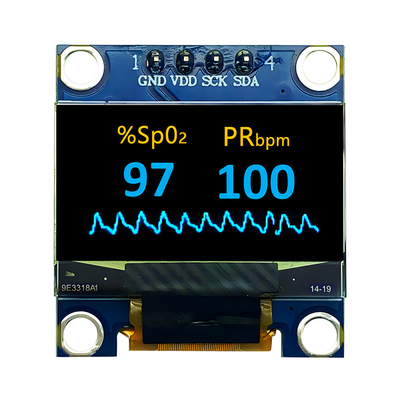

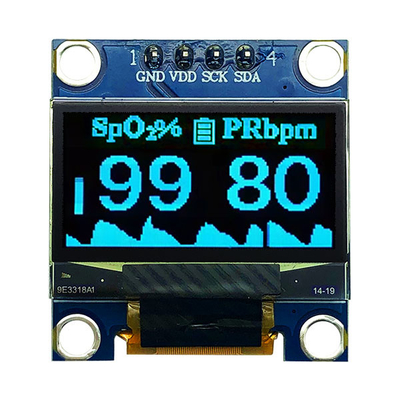

Изображение продукта

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 1

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 20.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 3

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 4

0.96 дюймов 128x64 точка матрица OLED дисплейный модуль 4-прин I2C интерфейс 5
