Подробная информация о продукте:
|
| Продукт: | 0.85" TFT LCD дисплей | Резолюция: | пикселы 128x128 |
|---|---|---|---|
| Управляющий модуль: | GC9107 | Очертание Дим.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (мм) |
| Сенсорный экран: | Без касания | Направление просмотра: | Все углы зрения IPS |
| Интерфейс: | ППИ | Пин-номер: | 12 штифтов (настраиваемые) |
| Поверхностная яркость: | 260 cd/m2 (ниты) | Тип заднего освещения: | Белое СИД |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.85 дюймовый IPS TFT LCD дисплей,128x128 IPS TFT ЖК-дисплей |
||
О данном предмете 0,85 дюйма IPS TFT LCD дисплей SFTO085JY-7247AN
Общие спецификации
| Нет, нет, нет. | Положение | Содержание | Единица |
| 1 | Размер ЖК | 0.85 дюймов (по диагонали) | - |
| 2 | Режим отображения | Обычно черный | - |
| 3 | Резолюция | 128 ((H) RGB x 128 ((V) | - |
| 4 | Пунктная высота | 0.1188 (H) x 0.1188 ((V) мм | - |
| 5 | Активная зона | 15.2064 ((H) x 15.2064 (V) мм | - |
| 6 | Размер модуля | 17.58 ((H) x 20.82 ((V) x1.5 ((D) мм |
- |
| 7 | Цветовая композиция | RGB V Вертикальная полоса |
- |
| 8 | Интерфейс | SPI4 LINE |
- |
| 9 | Диск IC | GC9107 |
- |
| 10 | Просветительность ((cd/m2) | 260 (TYP) | |
| 11 | Направление просмотра | Весь вид | |
| 12 | Подсветка | 1 белый светодиод | |
| 13 | Операционная температура. | -20°C ~ + 70°C | °C |
| 14 | Температура хранения. | -30°C~+80°C | °C |
| 15 | Вес | ТБД | g |
Внешние измерения
Определение пин интерфейса
| Пин No. | Символ | Описание |
| 1 | ГНД | Земля |
| 2 | LEDK | Катод подсветка |
| 3 | LEDA | Анод подсветка |
| 4 | VDD | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 5 | ГНД | Земля |
| 6 | ГНД | Земля |
|
7 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 8 | CS |
Чип выбирает пин (("Низкий" включен) |
| 9 | SCL | Серийный кнопку часов. |
| 10 | SDA | Ввод серийных данных |
| 11 | Перезагрузка | Пин LCM Reset |
| 12 | ГНД | Земля |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрическая спецификация
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
20 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
30000 | 40000 |
- Я... |
Часы |

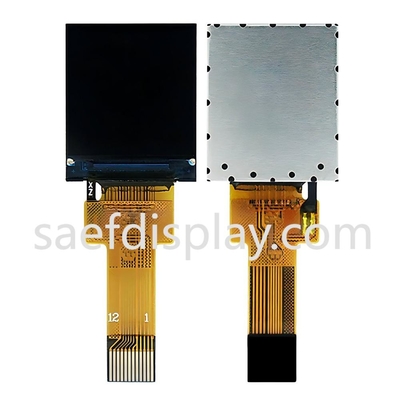

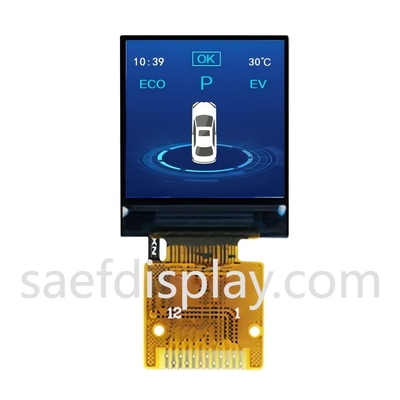

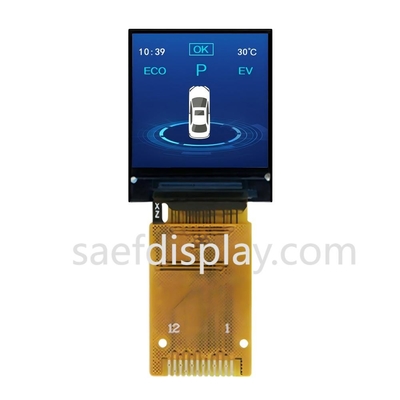

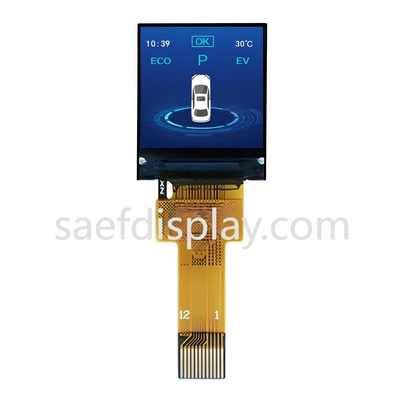

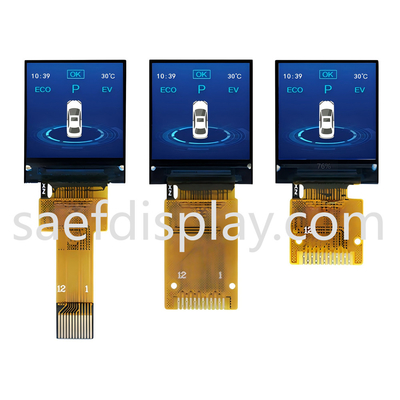

Изображение продукта
Устройства и сертификаты
