Подробная информация о продукте:
|
| Продукт: | 2.9 дюймовый дисплей с электронной чернильной бумагой | Резолюция: | Разрешение 296 x 128 точек |
|---|---|---|---|
| Режим отображения: | AM EPD | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (мм) | Активная зона: | 29.056 ((H) ×66.896 ((V) (мм) |
| Пиксельный диапазон: | 0.227×0.226 (мм) | Операционная температура: | 0°C к +50°C |
| Температура хранения.: | -25°C к +70°C | Цвет: | Чёрно-белый |
| Пин-номер: | 24 штифта | интерфейс: | MCU |
| Вводный ток: | 3,1 мамы | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | 2-цветная электронная чернила электронная бумага,SPI MCU электронная чернила электронная бумага,296 X 128 электронная чернила электронная бумага |
||
** Загрузка таблицы данных **
SFEPD290QXBW-7236AN Спецификация.pdf
Стандартный список продуктов EPD.pdf
О данном пункте SFEPD290QXBW-7236AN
Ощутите будущее дисплейных технологий с помощью нашего 2,9-дюймового электронного бумажного дисплейного модуля с потрясающим черно-белым электронным чернильным экраном с разрешением 296 x 128 пикселей.Этот инновационный модуль E-Paper предназначен для применений, требующих низкого энергопотребления и отличной читаемости в различных условиях освещения, что делает его идеальным выбором для электронных читателей, умных ярлыков и проектов IoT.
Спецификации отображения:
Технология отображения:
Интерфейс и подключение:
Конструкция и долговечность:
Применение:
Идеально подходит для использования в таких приложениях, как полные этикетки, промышленные инструменты, умные домашние устройства и электронные считыватели, где требуется четкий и маломощный дисплей.
Дополнительные характеристики:
Этот 2,9-дюймовый дисплей E-Ink E-Paper является отличным выбором для приложений, где читаемость, низкое потребление энергии и долговечность имеют первостепенное значение.С его быстрыми возможностями обновления и универсальным дизайном, он подходит для широкого спектра устройств и сред.

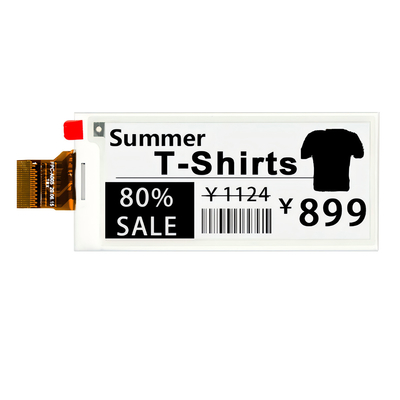

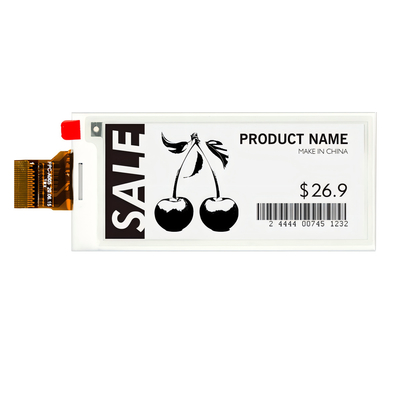

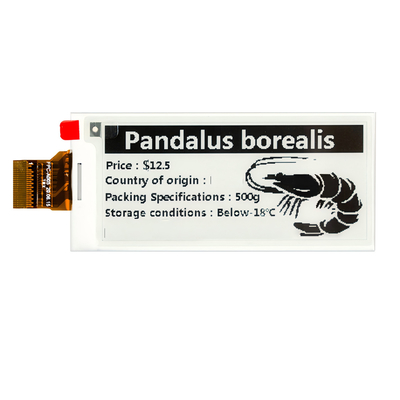

Рисунок продукта
Определение пин интерфейса
| Нет, нет, нет. | Имя | I/O | Описание | Примечание |
| 1 | NC | Не соединяйте с другими концами NC | Держите открытым. | |
| 2 | ГДР | О | Контроль N-канального MOSFET-узла управления | |
| 3 | RESE | Я... | Ввод тока для цепи управления | |
| 4 | NC | NC | Не соединяйте с другими концами NC | Держите открытым. |
| 5 | VSH2 | В | Положительное источниковое приводное напряжение (красное) | |
|
6 |
TSCL |
О |
Этот пин - интерфейс I2C с цифровым датчиком температуры. Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление. При неиспользовании: VSS |
|
|
7 |
TSDA |
I/O |
Этот пин - интерфейс I2C с цифровым датчиком температуры. Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление. При неиспользовании: VSS |
|
| 8 | BS1 | Я... | Пин выбора интерфейса шины | |
| 9 | ЗАВЕТЛЕНЫЙ | О | Выходной пин занятого состояния | |
| 10 | RST# | Я... | Перезагрузить входный сигнал. | |
| 11 | D/C# | Я... | Данные/командная точка управления | |
| 12 | CS# | Я... | Чип выбирает входный пин | |
| 13 | SCL | Я... | Серийный часовник (SPI) | |
| 14 | SDA | I/O | Пин серийных данных (SPI) | |
| 15 | VDDIO | П | Электроснабжение для интерфейса логических булавок Он должен быть подключен к VCI | |
| 16 | ВКИ | П | Силовое питание для чипа | |
| 17 | ВСС | П | Земля | |
|
18 |
VDD |
В |
Основной логический питательный пин VDD может регулироваться внутренне из VCI. Конденсатор должен быть подключен между VDD и VSS | |
| 19 | VPP | П | Для тестирования | |
| 20 | VSH1 | В | Положительное питающее напряжение источника | |
| 21 | ВГГ | В | Ключ питания для положительного воротного привода напряжения и VSH1 | |
| 22 | VSL | В | Отрицательное источниковое приводное напряжение | |
| 23 | VGL | В | Ключ питания для отрицательного воротного напряжения VCOM и VSL | |
| 24 | VCOM | В | Напряжение привода VCOM |
Абсолютный максимальный рейтинг
| Параметр | Символ | Рейтинг | Единица |
| Напряжение логического питания | ВКИ | - 0,5 до +6.0 | V |
| Логическое Входное напряжение | ИНО автомобиля | -0,5 до VCI +0.5 | V |
| Логика Выходное напряжение | VOUT | -0,5 до VCI +0.5 | V |
| Диапазон рабочей температуры | TOPR | от 0 до +50 | oC |
| Диапазон температуры хранения | TSTG | -25 до +70 | oC |
| Оптимальная температура хранения | TSTGo | 23±2 | oC |
| Оптимальная влажность хранилища | HSTGo | 55±10 | % RH |
Характеристики панели постоянного тока
| Параметр | Символ | Условия | Применяется | Минуточку. | Тип. | Макс | Объекты |
| Однопользовательская земля | ВСС | - | - | 0 | - | V | |
| Напряжение логического питания | ВКИ | - | ВКИ | 2.2 | 3.0 | 3.7 | V |
| Логическое напряжение ядра | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Входное напряжение высокого уровня | ВИЧ | - | - | 0.8 VCI | - | - | V |
| Входное напряжение низкого уровня | VIL | - | - | - | - | 0.2 VCI | V |
| Высокое выходное напряжение | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Выходное напряжение низкого уровня | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| Типичная мощность | PTYP | VCI = 3,0В | - | - | 9 | - | мВт |
| Режим глубокого сна | PSTPY | VCI = 3,0В | - | - | 0.003 | - | мВт |
| Типичный рабочий ток | Iopr_VCI | VCI = 3,0В | - | - | 3.0 | - | mA |
| Время обновления изображения | - | 25 oC | - | - | 3 | - | Второй |
|
Текущий режим сна |
Islp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет входной нагрузки Сохранение данных RAM |
- |
- |
20 |
uA |
|
|
Текущий режим глубокого сна |
IDslp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет входной нагрузки Данные RAM не хранятся |
- |
- |
1 |
5 |
uA |
Оптические спецификации
| Символ | Параметр | Условия | Минуты | Тип. | Макс | Объекты |
| R | Белое отражение | Белый | 30 | 35 | - | % |
| КР | Соотношение контраста | Внутри помещений | 8:1 | - | ||
| ГН | 2Серый уровень | - | DS+(WS-DS) *n(m-1) | |||
| T обновление | Время обновления изображения | при 25 °C | 3 | - | Второй | |
| Жизнь | Топр | 1000000 раз или 5 лет |
Продукт IМагия
