Подробная информация о продукте:
|
| Продукт: | 2.42 дюйма OLED | Резолюция: | Разрешение 128 x 64 точки |
|---|---|---|---|
| Тип стекла: | OLED | Оптики: | Все углы зрения 80/80/80/80 |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание Дим.: | 600,50 × 73,00 × 2,00 (мм) |
| Активная зона: | 550,01 × 27,49 (мм) | Пиксельный диапазон: | 0.43 × 0,43 (мм) |
| рабочая температура: | -40°C к +70°C | Температура хранения.: | -40°C до +85°C |
| Пин-номер: | 24 штифта | Контроллер: | SSD1309 или эквивалентный |
| Режим управления: | 1/64 Рабочий цикл | Коннектор: | COG+FPC |
| Соотношение контраста: | 2000: 1 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.42 дюймовый OLED дисплей,Желтые шрифты ПМОЛЭД экран,128x64 OLED дисплей |
||
Загрузка листа данных
SFOS242XZ-12864Y01 Спецификация.pdf
Об этом предмете 2,42-дюймовый OLED 128x64 Желтый шрифтSFOS242XZ-12864Y01
Обзор
2,42-дюймовый OLED-дисплей с разрешением 128x64 пикселей представляет собой передовой экран PMOLED, который использует контроллер SSD1309.этот дисплей имеет ярко-желтые шрифты, что делает его идеальным выбором для встроенных систем, проектов по электронике DIY, умных устройств и многого другого.повышение видимости при различных условиях освещения.
Ключевые особенности
Тип дисплея:
Решение:
Цвет:
Размер:
Контроллер:
Интерфейс:
Низкое энергопотребление:
Широкий угол обзора:
Легко в использовании:
Прочность:
Заявления
Заключение
2,42-дюймовый OLED 128x64 желтые шрифты PMOLED экран (SSD1309 контроллер) является универсальным и эффективным дисплеем, которое обеспечивает отличную производительность и видимость.Разрабатываете ли вы новый продукт или обновляете существующую систему, этот OLED-дисплей, безусловно, улучшит пользовательский опыт и функциональность в множестве приложений.
Спецификации отображения
1) Режим отображения: пассивная матрица
2) Цвет дисплея: Монохромный (желтый), белый, синий и зеленый по желанию
3) Водительская работа: 1/64
Механические характеристики
1) Оригинальный чертеж: согласно прилагаемому схематическому чертежу
2) Количество пикселей: 128 × 64
3) Размер панели: 60,5 × 37 × 1,8 мм
4) Активная площадь: 55,01 × 27,49 (мм)
5) Пиксельное расстояние: 0,43 × 0,43 (мм)
6) Размер пикселей: 0,4 × 0,4 (мм)
7) Вес: TBD
Механический чертеж
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица | |
| Напряжение питания для логики | VDD | -Нет.3 | 4 | V | |
| Напряжение питания для дисплея | ВКК | 8 | 17 | V | |
| Операционная температура | TOP | -40 | 70 | .C | |
| Температура хранения | TSTG | -40 | 85 | .C | |
| Продолжительность жизни (220 cd/m2) | 13,000 | - | час | ||
| Продолжительность жизни (200 cd/m2) | 15,000 | - | час | ||
| Продолжительность жизни (180 cd/m2) | 16,000 | - | час | ||
Электрические спецификации
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица |
| Потребление тока в нормальном режиме | Все пиксели включены | - | 43 | 52 | mA | |
| Потребление тока в режиме ожидания | Режим ожидания 10% пикселей включен | - | 0.5 | 1.5 | mA | |
| Потребление энергии в нормальном режиме | Все пиксели включены | - | мВт | |||
| Потребление энергии в режиме ожидания | Режим ожидания 10% пикселей включен |
- |
6.5 | 19.5 | мВт | |
| Яркость | Лбр | - | 130 | 150 | - | cd/m2 |
| C.I.E. (желтый) | (x) (y) | В 1931 году | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Контраст в темной комнате | КР | - | 2000:1 | - | - | |
| Угол обзора | - | 160 | - | - | степень |

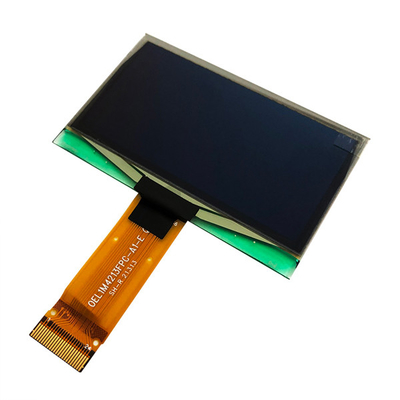

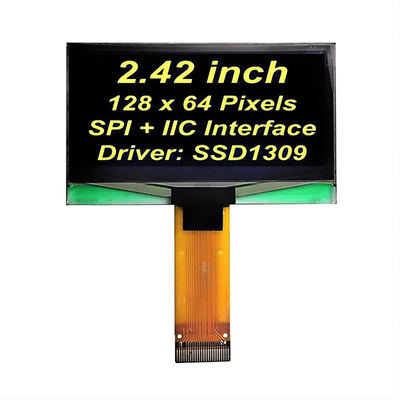

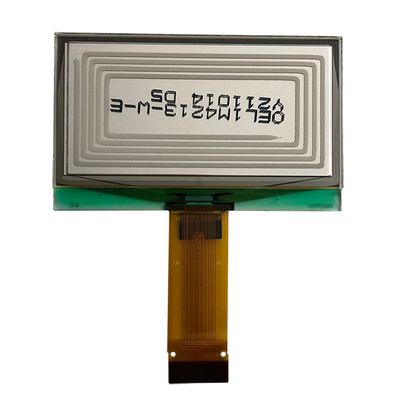

Изображение продукта
