Подробная информация о продукте:
|
| Продукт: | 2.48 дюймовый круговой TFT дисплей | Резолюция: | 480 (RGB) x 480 точек |
|---|---|---|---|
| Поверхностная яркость: | 500 cd/m2 (нитов) | сенсорный экран: | Доступно / необязательно |
| Направление просмотра: | Угол наблюдения IPS полный | Дисплей: | ST7701S |
| Пин-номер: | 40 штифтов | Соединение: | ZIF |
| Интерфейс: | 3SPI+18RGB | Срок службы светодиодов: | 40,000 часов |
| Верхняя часть:: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Круглый 2,8-дюймовый TFT дисплей,Круглый ЖК-экран автомобильного класса |
||
Загрузка листа данных
SFTO248XC-7204AN Спецификация.pdf
Введение продукта: 2,8-дюймовый автомобильный круговой TFT дисплейSFTO248XC-7204AN
Представляем наш современный 2,8-дюймовый TFT дисплей автомобильного класса SFTO248XC-7204AN, специально разработанный для универсальности и долговечности в автомобильных приложениях.Круглый ЖК-экран имеет дисплей высокого разрешения 480x480 пикселейБлагодаря своему передовому интерфейсу SPI + RGB, этот дисплей разработан для бесшовной интеграции в автомобильные системы.
Наш 2,8-дюймовый круговой TFT-дисплей автомобильного класса SFTO248XC-7204AN является передовым решением для современных автомобильных потребностей, предлагая исключительное качество, производительность и долговечность.Для производства новых транспортных средств или модернизации послепродажного оборудования, этот дисплей предназначен для повышения качества вождения с помощью передовых технологий и превосходных визуальных эффектов.
Для получения дополнительной информации об этом продукте или размещения заказа, пожалуйста, свяжитесь с нами сегодня!
| Особенность | Спецификации | |
|
Отобразить спецификацию. |
Тип ЖК | 2.48 дюймов |
| Резолюция (H*V) | 480 ((RGB) × 480 | |
| Тип технологии | a-Si TFT | |
| Конфигурация пикселей | Вертикальная полоса RGB | |
| Режим отображения | Обычно черный. | |
| Направление просмотра | Все | |
| Направление инверсии серой шкалы | - | |
|
Механические Характеристики |
Размеры контура (W x H x T) (мм) | 65.87*69.04*1.85 |
| Активная площадь ((мм) | 62.93*62.93 | |
| Площадь просмотра CTP ((мм) | / | |
| С/без сенсорного экрана | Без | |
| Тип соединителя | 0.5 угол 40pin | |
| Тип заднего освещения | Светодиодные | |
| Масса (г) | ТБД | |
|
Электрические Характеристики |
Интерфейс отображения | 3SPI+18RGB |
| Количество цветов | 262K | |
| Дисплейный драйвер IC | ST7701S | |
Механический чертеж
Назначение пин-кода
| 1 | Светодиод А | ЛЕД-АНОД |
| 2 | Светодиод K | ЛЕД-катод |
| 3 | Светодиод K | ЛЕД-катод |
| 4 | ГНД | Земля |
| 5 | ВКИ | Электрическое питание |
| 6 | Перезагрузка | Снизить сигнал, активный низкий |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Сигнал данных SPI |
| 10 | SCK | Сигнал SPI Clock |
| 11 | CS | Сигнал выбора SPI Chip |
| 12 | PCLK | Сигнал RGB-точкового часа |
| 13 | DE | Сигнал включения данных RGB |
| 14 | VSYNC | Сигнал синхронизации каркасов RGB |
| 15 | HSYNC | Сигнал синхронизации RGB |
| 16 ~ 33 | DB0 ~ DB17 | Сигнал данных RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | ГНД | Земля |
| 35 | TP_INT | Нажмите Перерыв |
| 36 | TP_SDA | Сигнал данных IIC с прикосновением |
| 37 | TP_SCL | Сигнал IIC Clock нажатие |
| 38 | TP_RESET | Сигнал нажатия |
| 39 | TP_VCI | Прикосновение |
| 40 | ГНД | Земля |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 0.3~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Электрические характеристики
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 50 | mA | ВДД = 2,8 В, ТА = 25,С |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | μA | VIN=VDD или VSS |
Заднее освещение
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Впередний ток | Если | - Я... | 20 | - Я... | mA |
| Напряжение вперед | VF | - | 19.2 | - | V |
| Режим подключения | - Я... | 6S | - Я... | ||
| Номер светодиода | / | 6 | шт. | ||
| Продолжительность жизни светодиодов | 40000 | 50000 |
Оптические характеристики
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица |
|
С точки зрения |
θT |
CR≥10 |
80 | 85 | - |
Степень |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Соотношение контраста | КР | θ=0° | 800 | 1000 |
- |
- |
| Время ответа | В тоннах | 25°C |
- |
30 | 35 |
мс |
| ТОФФ | ||||||
| Однородность | У |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Просветительность | Л |
- |
500 |
- |
cd/m2 |

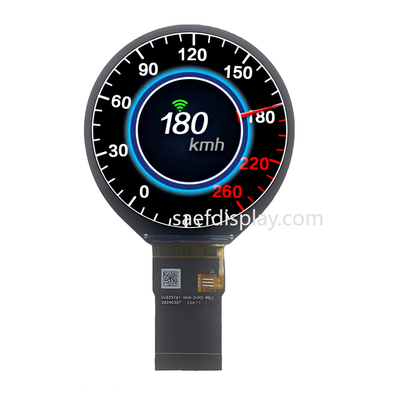

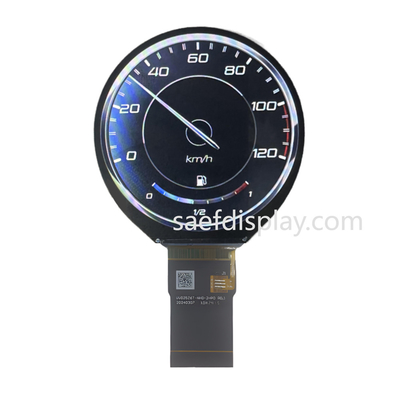

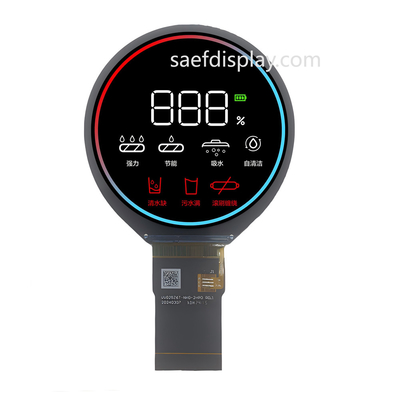

Изображение продукта
