Подробная информация о продукте:
|
| Продукт: | 2.48 дюймовый круговой TFT дисплей | Резолюция: | 480 (RGB) x 480 точек |
|---|---|---|---|
| Поверхностная яркость: | 500 cd/m2 (нитов) | сенсорный экран: | Доступно / необязательно |
| Направление просмотра: | Угол наблюдения IPS полный | Дисплей: | ST7701S |
| Пин-номер: | 40 штифтов | Соединение: | ZIF |
| Интерфейс: | 3SPI+18RGB | Срок службы светодиодов: | 40,000 часов |
| Верхняя часть:: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Кругообразный дисплей TFT LCD IPS,2.48 дюймовый круговой ЖК-дисплей,дисплей 480x480 круговой LCD |
||
Загрузка листа данных
SFTO248XC-7204AN Спецификация.pdf
Что касается этого предметаSFTO248XC-7204AN
Обзор

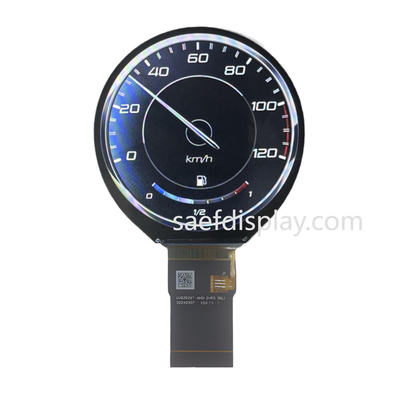

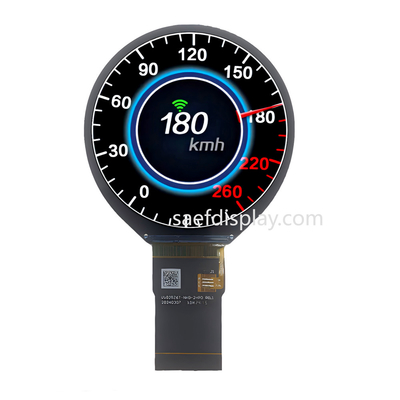

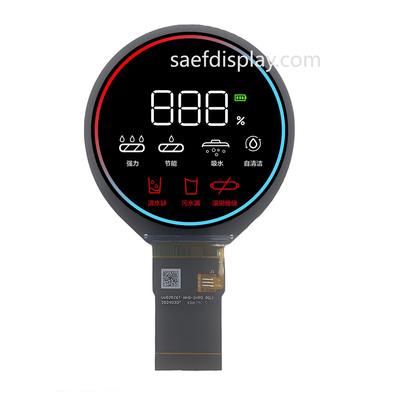

2,48 дюйма TFT LCD IPS Круговой дисплей сочетает в себе передовые технологии с привлекательным дизайном, что делает его идеальным для широкого спектра приложений, включая носимые устройства, умные домашние устройства,и другие инновационные электронные гаджетыС круглым разрешением 480x480 пикселей этот дисплей обеспечивает яркие цвета и четкие изображения, обеспечивая пользователям захватывающий визуальный опыт.
Ключевые особенности
Дисплей с высоким разрешением:
Технология IPS:
Компактный размер:
Поддержка нескольких интерфейсов:
Высокая яркость и контраст:
Глубина цвета:
Низкое энергопотребление:
Удобная поддержка водителя:
Заявления
Заключение
2,48 дюйма TFT LCD IPS круговой дисплей является универсальным и мощным выбором для дизайнеров и инженеров, которые хотят улучшить свои продукты с высококачественным визуальным интерфейсом.вместе с расширенными функциямиПримите будущее технологии дисплея с этим замечательным круговым TFT LCD.
| Особенность | Спецификации | |
|
Отобразить спецификацию. |
Тип ЖК | 2.48 дюймов |
| Резолюция (H*V) | 480 ((RGB) × 480 | |
| Тип технологии | a-Si TFT | |
| Конфигурация пикселей | Вертикальная полоса RGB | |
| Режим отображения | Обычно черный. | |
| Направление просмотра | Все | |
| Направление инверсии серой шкалы | - | |
|
Механические Характеристики |
Размеры контура (W x H x T) (мм) | 65.87*69.04*1.85 |
| Активная площадь ((мм) | 62.93*62.93 | |
| Площадь просмотра CTP ((мм) | / | |
| С/без сенсорного экрана | Без | |
| Тип соединителя | 0.5 угол 40pin | |
| Тип заднего освещения | Светодиодные | |
| Масса (г) | ТБД | |
|
Электрические Характеристики |
Интерфейс отображения | 3SPI+18RGB |
| Количество цветов | 262K | |
| Дисплейный драйвер IC | ST7701S | |
Механический чертеж
Назначение пин-кода
| 1 | Светодиод А | ЛЕД-АНОД |
| 2 | Светодиод K | ЛЕД-катод |
| 3 | Светодиод K | ЛЕД-катод |
| 4 | ГНД | Земля |
| 5 | ВКИ | Электрическое питание |
| 6 | Перезагрузка | Снизить сигнал, активный низкий |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Сигнал данных SPI |
| 10 | SCK | Сигнал SPI Clock |
| 11 | CS | Сигнал выбора SPI Chip |
| 12 | PCLK | Сигнал RGB-точкового часа |
| 13 | DE | Сигнал включения данных RGB |
| 14 | VSYNC | Сигнал синхронизации каркасов RGB |
| 15 | HSYNC | Сигнал синхронизации RGB |
| 16 ~ 33 | DB0 ~ DB17 | Сигнал данных RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | ГНД | Земля |
| 35 | TP_INT | Нажмите Перерыв |
| 36 | TP_SDA | Сигнал данных IIC с прикосновением |
| 37 | TP_SCL | Сигнал IIC Clock нажатие |
| 38 | TP_RESET | Сигнал нажатия |
| 39 | TP_VCI | Прикосновение |
| 40 | ГНД | Земля |
Абсолютные максимальные рейтинги
ПРИМЕЧАНИЯ ПРЕДВЕДНОГО ПОДВЕДА
Характеристики блока подсветка
Круглый TFT LCD дисплей автомобильного класса 3,6 дюймаИзображение продукта
