Подробная информация о продукте:
|
| Ключевые слова: | 110,9 дюймовый бар TFT | Резолюция: | 1480х320 |
|---|---|---|---|
| Интерфейс: | Мипи | Дисплей: | FL7705 |
| Поверхностная яркость: | Минимальный показатель 800 cd/m2 | сенсорный экран: | - Нет. |
| Направление просмотра: | IPS, все углы зрения | Срок службы светодиодов: | 40,000 часов |
| Сертификация: | ISO9001:2015 / ISO14000:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | MIPI интерфейсная панель TFT LCD дисплей,110 |
||
Загрузка листа данных
SFTO1190GX-7161AN Спецификация.pdf
Что касается этого предметаSFTO1190GX-7161AN
11,9-дюймовый TFT LCD дисплей имеет следующие ключевые характеристики:
Размер экрана: диагональ 11,9 дюйма делает его подходящим для различных применений, включая промышленные дисплеи, портативные устройства и портативное оборудование.
Разрешение: с разрешением 1480 x 320 дисплей оптимизирован для широкоэкранных приложений, обеспечивая хорошую ясность и детализацию,хотя это может быть не так высоко, как современные дисплеи с точки зрения плотности пикселейУникальное соотношение разрешения может быть полезно для конкретных макетов пользовательского интерфейса и графики.
Яркость: уровень яркости 800 нит гарантирует, что дисплей достаточно яркий для использования в различных условиях освещения, включая наружные условия.Этот уровень яркости является выгодным для читаемости и видимости.
Интерфейс MIPI: использование интерфейса MIPI распространено в современных дисплеях, поскольку он позволяет высокоскоростную передачу данных между дисплеем и контроллером,что полезно для снижения задержки и улучшения общей производительности.
Этот тип дисплея может служить для самых разных приложений благодаря сбалансированным спецификациям размера, разрешения, яркости и интерфейса.Важно рассмотреть, как эти параметры соответствуют предполагаемому применению и требованиям пользователя..
Особенности
| Нет, нет, нет. | Положение | Спецификация | Единица |
| 1 | Размер панели | 11.88 ¢ | дюйм |
| 2 | Количество пикселей | 320 ((H) × 1480 ((V) | пиксели |
| 3 | Активная зона | 57.984 ((H) × 268.176 ((V) | мм |
| 4 | Пиксельный диапазон | 0.1812 ((H) × 0.1812 ((V) x RGB | мм |
| 5 | Размер контуры | 65.00(W) × 282.00(H) × 4.50 (D) | мм |
| 6 | Количество цветов | 16.7M | - |
| 7 | Режим отображения | Режим передачи, обычно черный | - |
| 8 | Направление просмотра | Полный просмотр | - |
| 9 | Формат отображения | Вертикальная полоса RGB | - |
| 10 | Обработка поверхности | Облепитель | - |
| 11 | Интерфейс | MIPI | - |
| 12 | Подсветка | Белый светодиод | - |
| 13 | Операционная температура | -20 ~ 70 | °C |
| 14 | Температура хранения | -30 ~ 80 | °C |
| 15 | Вес | 120 | g |
Механический чертеж
Описание пин
| Нет, нет, нет. | Символ | Функция |
| 1 | ГНД | Земля |
| 2 | D0P | Ввод данных с положительным дифференциалом MIPI |
| 3 | D0N | Ввод данных с отрицательным дифференциалом MIPI |
| 4 | ГНД | Земля |
| 5 | D1P | Ввод данных с положительным дифференциалом MIPI |
| 6 | D1N | Ввод данных с отрицательным дифференциалом MIPI |
| 7 | ГНД | Земля |
| 8 | CLKP | Положительный вход дифференциального часа MIPI |
| 9 | CLKN | Входный часовой дифференциал MIPI отрицательный |
| 10 | ГНД | Земля |
| 11 | D2P | Ввод данных с положительным дифференциалом MIPI |
| 12 | D2N | Ввод данных с отрицательным дифференциалом MIPI |
| 13 | ГНД | Земля |
| 14 | D3P | Ввод данных с положительным дифференциалом MIPI |
| 15 | D3N | Ввод данных с отрицательным дифференциалом MIPI |
| 16 | ГНД | Земля |
| 17 | IOVCGCN1D.8V-3.3V | |
| 18 | IOVCC1.8V-3.3V | Источник питания для аналоговой энергии. |
| 19 | ||
| 20 | NC | Никакой связи. |
| 21 | NC | Никакой связи. |
| 22 | NC | Никакой связи. |
| 23 | NC | Никакой связи. |
| 24 | RSTB | Перезагрузить пин. |
| 25 | STBYB | Управление режимом ожидания. |
| 26 | NC | Никакой связи. |
| 27 | ГНД | Земля |
| 28 | К | Светодиодный катод |
| 29 | К | |
| 30 | ГНД | Земля |
| 31 | NC | Никакой связи. |
| 32 | ГНД | Земля |
| 33 | ГНД | Земля |
| 34 | NC | Никакой связи. |
| 35 | А. | ЛЭД-анод |
| 36 | А. | |
| 37 | ГНД | Земля |
| 38 | VDD ((3.3V) | Источник питания для аналоговой энергии. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Никакой связи. |
Абсолютные максимальные рейтинги
| Положение | Символ | Ценности | Единица | |
| Минуточку. | Макс. Макс. | |||
| Цифровое напряжение питания | ВКИ | -Нет.3 | 4.0 | V |
| Цифровое напряжение питания | IOVCC | -Нет.3 | 4.0 | V |
Условия эксплуатации
| Положение | Символ | Ценности | Единица | ||
| Минуточку. | Тип. | Макс. Макс. | |||
| Цифровое напряжение питания | VDD | 3.0 | 3.3 | 3.6 | V |
| Цифровое напряжение питания | IOVCC | 1.6 | - | 3.6 | V |
| Логическое входное напряжение | VI H | 0.7VDD | - | VDD | V |
| VIL | ГНД | - | 0.3VDD | V | |

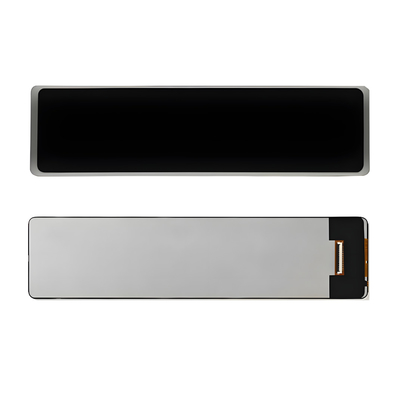

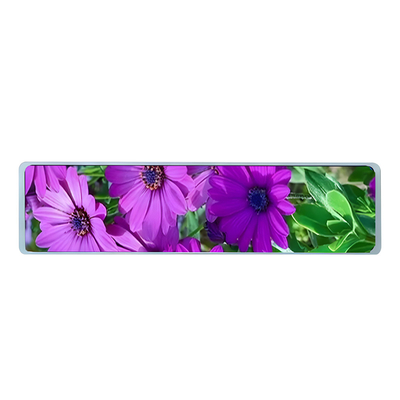

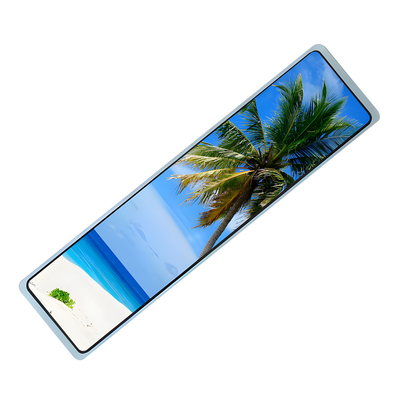

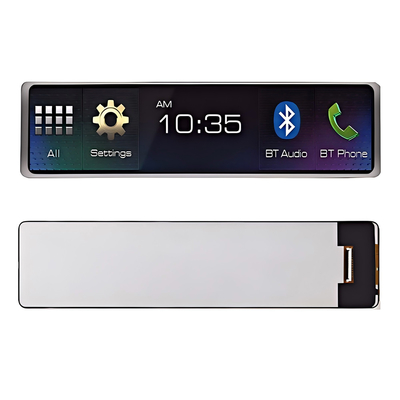

Изображение продукта
