Подробная информация о продукте:
|
| Продукт: | 10,5-дюймовый SPI OLED | Резолюция: | пикселы 128x128 |
|---|---|---|---|
| Структура: | COG + PCB | Интерфейс: | Интерфейс I2C |
| сенсорный экран: | Настраиваемый | Направление просмотра: | Все углы наблюдения |
| Очертание Дим.: | 34.3 × 45.5 × 3.8 (мм) | Соединение: | Заголовочники |
| Пин-номер: | 7 штырей | Операционная температура.: | -40°C до +85°C |
| Продолжительность: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей OLED с матрицей с точками 128x128,7-контактный модуль OLED |
||
SFOM150YZ7-128128WB-01 Спецификация.pdf
О данном элементе SFOM150YZ7-128128WB-01 1,5 дюймовый OLED дисплей SPI интерфейс
1,5-дюймовый экран OLED-дисплея интерфейса SPI использует матрицу точек 128x128 и оснащен управляющим IC SSD1327 / SH1107G, обеспечивающим опции белого / синего света.Технология OLED (органический светоизлучающий диод) обеспечивает высокий контраст и широкий угол обзора, при этом обладая быстрым временем отклика и низким расходом энергии.
Этот 1,5-дюймовый OLED-дисплейный модуль от SAEF Technology является идеальным выбором для приложений, требующих миниатюрных дисплейных решений из-за его высокого разрешения, высокой яркости,и характеристики низкого энергопотребления.
Физические данные
| Нет, нет, нет. | Положения | Спецификация | Единица |
| 1 | Диагональный размер | 1.50 | Дюйм |
| 2 | Резолюция | 128 * 128 | Пункты |
| 3 | Активная зона | 26.86 ((W) * 26.86 ((H) | мм2 |
| 4 | Размер контуры | 34.00(W) * 49.30(H) * 2.66(T) | мм2 |
| 5 | Пиксельный диапазон | 0.210 ((W) * 0.210 ((H) | мм2 |
| 6 | Размер пикселя | 0.185 ((W) * 0,185 (H) | мм2 |
| 7 | Управляющий модуль | SH1107G / SSD1327 |
- |
| 8 | Отображение цвета | Бело-синий вариант |
- |
| 9 | Серая шкала | 1 | Немного. |
| 10 | Интерфейс | ППИ |
- |
| 11 | Тип упаковки IC | Относительная стоимость |
- |
| 12 | Тип подключения модуля | ZIF |
- |
| 13 | Толщина | 2.66±0.1 | мм |
| 15 | Обязанность | 1/128 |
- |
Механический контурный рисунок
Определение фиксатора
| Пин No | Символ | I/O | Функция |
| 1 | ГНД | П | Основание системы ОЭЛ |
| 2 | ВКК | П | Силовое питание для системы OEL |
| 3 | SCL | Я... | При выборе режима SPI SCL будет серийным часовым входом SCL. При выборе режима I2C SCL будет серийным часовым входом SCL. |
| 4 | SDA | Я... | При выборе режима SPI SDA будет последовательным вводом данных SI и при выборе режима I2C SDA будет последовательным вводом данных SDA |
| 5 | ВИЭ | Я... |
Перезагрузка питания для контроллера и водителя Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко при нормальной работе. |
| 6 | DC | Я... |
Контроль данных/команды Этот пин - это пин управления данными/командой. При высоком нажатии и выборе режима последовательного интерфейса данные в SI будут интерпретироваться как данные.В I2C режим, этот пин действует как SA0 для раба выбор адреса.Для подробной связи с сигналами интерфейса MCU, пожалуйста, обратитесь к Диаграммы характеристик. |
| 7 | CS | Я... |
Выбор чипа Этот пин является входом выбора чипа. Чип включен для связи MCU только при низком нажатии CS #. |
Электрооптические характеристики
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Рабочая светимость | Л | 80 | 100 |
- |
cd/m2 | 100% пикселей включены | |
| Потребление энергии | П |
- |
120 | 150 | мВт | 30% пикселей | |
| Частота кадров | Фр |
- |
100 |
- |
Гц |
- |
|
| Координаты цветов |
Синий |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Темная комната |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Время ответа | Поднимитесь. | Тр |
- |
10 |
- |
мы |
- |
| Разложение | Td |
- |
10 |
- |
мы |
- |
|
| Соотношение контраста | КР | 10000:1 |
- |
- |
- |
Темная комната | |
| Угол обзора | △θ | 160 |
- |
- |
Степень |
- |
|
| Время эксплуатации | Сверху | 20,000 |
- |
- |
Часы | L= 100 cd/m2 | |

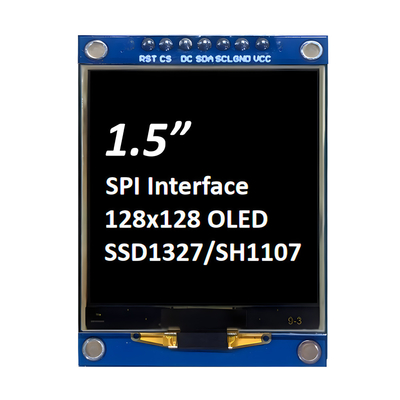

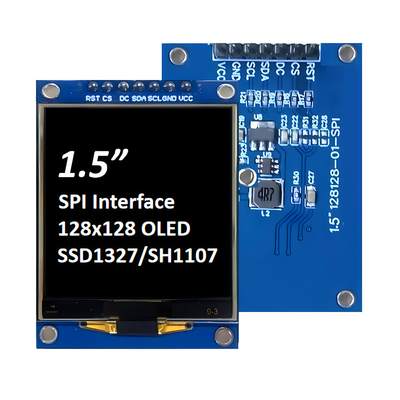

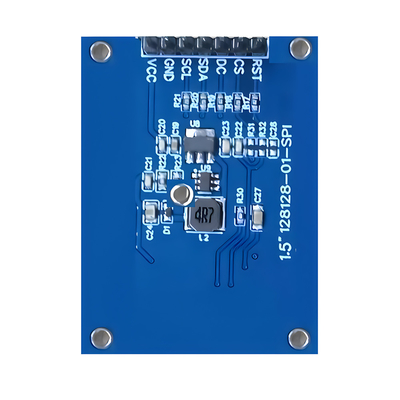

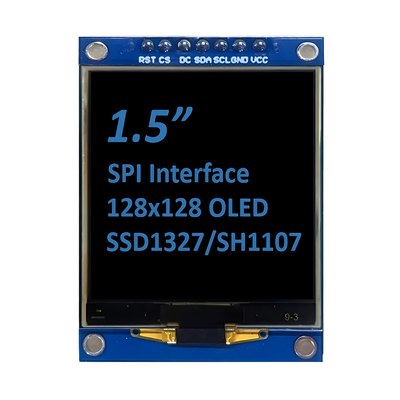

Изображение продукта
