Подробная информация о продукте:
|
| Продукт: | 20,8 дюйма TFT с CTP | Резолюция: | 240*320 точек |
|---|---|---|---|
| Интерфейс: | 4-wire SPI | сенсорный экран: | Pcap |
| Направление просмотра: | IPS Все углы зрения | Структура PCAP: | ГФФ |
| Регулятор LCD: | ST7789V | Пин-номер: | 10 ШТЫРЕЙ |
| Соединение: | ZIF FPC | Поверхностная яркость: | 400 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 400-нитный IPS TFT дисплей,Дисплей IPS TFT с оптической связью,2.8 дюймовый IPS TFT дисплей |
||
2.8-дюймовый TFT LCD экран.pdf
О данном предмете SFTO280PY-7200ACT 2,8 дюймовый емкостный сенсорный модуль TFT
2,8-дюймовый IPS TFT-дисплей с оптическим соединением является устройством, которое интегрирует передовые технологии отображения и сенсорного восприятия.Ниже приведено подробное представление о продукте SFTO280PY-7200ACT:
Информация о продукте
- Размер экрана: 2,8 дюйма
- Разрешение: 240х320 пикселей
- Технология дисплея: технология IPS (In Plane Switching), обеспечивающая широкий угол просмотра и точность цвета
-Светкость: 400 нит, подходит для просмотра при различных условиях освещения
- Технология сенсорного экрана: емкостная, обеспечивающая высокую чувствительность и точный сенсорный контроль
- Интерфейс: TFT дисплей поддерживающий SPI (Serial Peripheral Interface) и сенсорный экран поддерживающий I2C (Inter Integrated Circuit) интерфейсы для легкого подключения к микроконтроллерам или другим процессорам
-Оптическое связывание: использование оптического клея для связывания сенсорного экрана и экрана дисплея, улучшая точность прикосновения и эффект дисплея
-Многоприкосновение: обычно поддерживает функцию многоприкосновения, позволяющую одновременно работать нескольким пальцам
-Прочность: емкостные сенсорные экраны более прочные, чем резистивные сенсорные экраны, и менее подвержены физическому повреждению
Сценарии применения
-Промышленная панель управления: используется для отображения и управления промышленным оборудованием
- Медицинское оборудование: отображать важную информацию о медицинском оборудовании
- потребительская электроника: такие как умные домашние устройства, портативные игровые консоли и т.д.
-В автомобильном дисплее: используется для приборной панели или системы инфоразвлечений транспортного средства
- информационные системы для предприятий: такие как POS-аппараты, терминалы самообслуживания и т.д.
Преимущества продукта
-Высокая яркость: яркость 400 нит обеспечивает четкое отображение при различных условиях освещения
-Высокий контраст: технология IPS обеспечивает лучшую контрастность и цветовую производительность
-Многоприкосновение: емкостный сенсорный экран поддерживает многоприкосновение, обеспечивая более плавный интерактивный опыт
-Оптическая связь: улучшает эффект отображения и точность прикосновения.
Подводя итог, 2,8-дюймовый IPS TFT дисплей сочетает в себе высокую яркость, высокую контрастность и многоприкосновения.что делает его подходящим для различных сценариев применения и обеспечивает отличное взаимодействие с пользователем.
Особенности
| Положение | Спецификация | Единица |
| Размер экрана | 20,8 дюйма | Диагональная |
| Количество пикселей | 240RGB ((H) x320 ((V) | Пиксели |
| Область отображения | 43.20 ((H) x57.60 ((V) | мм |
| Пиксельный пич | 0.180 ((H) x0.180 ((V) | мм |
| Размер контуры | 50.00х69.20х3.10 | мм |
| Расположение пикселей | Вертикальная полоса RGB | - Я не знаю. |
| Режим отображения | Обычно черный. | - Я не знаю. |
| Направление обзора (око) | Все | - Я не знаю. |
| Отображение цвета | 262K | - Я не знаю. |
| Просветительность ((cd/m2) | 400 | нит |
| Соотношение контраста | 1200:1 | - Я не знаю. |
| Интерфейс | 4 провода SPI | |
| Заднее освещение | Тип светодиодного бокового света | - Я не знаю. |
| Диск IC | ST7789V | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
| Сенсорный экран | Капацитивный сенсорный экран | |
| Интерфейс сенсорного экрана | I2C | |
| Сборка TFT+CTP | Оптическое соединение |
Очертание контуры
Определение пин интерфейса TFT
| Пин-но. | Символ | Функция |
| 1 | ГНД | Земля |
| 2 | ВКК | Силовое питание 2,8 В. |
| 3 | SDA | Пин ввода/вывода интерфейса SPI |
| 4 | SCLK | Этот пин используется для серийного интерфейса часов |
| 5 | CS | Чип выбирает входный пин |
| 6 | Перезагрузка | Внешний вход для сброса |
| 7 | LEDA | Светодиодный задний свет ((Анод) |
| 8 | LEDK | Светодиодный задний свет ((Катодный) |
| 9 | NC | NC |
| 10 | РС | Отображение данных/принтов выбора команды в 4-строчном последовательном интерфейсе |
Определение пин CTP
| 1 | ГНД | Земля |
| 2 | CTP_RST | Перезагрузка сенсорного экрана |
| 3 | CTP_INT | Сигнал прерывания сенсорного экрана |
| 4 | CTP_SDA | Сигнал данных с сенсорного экрана |
| 5 | CTP_SCL | Сигнал часов с сенсорного экрана |
| 6 | ВКК | Силовое питание |
Оптическая спецификация
|
Положение |
Символ |
Состояние |
Минуты |
Тип |
Макс |
Единица |
|
|
Белая светимость (Центр) |
Лв. |
Θ=0 Нормально Просмотр Угол IBL=80mA |
- Я... |
400 |
- Я... |
cd/m2 |
|
|
Время ответа |
Tr+Tf |
- Я... |
30 |
35 |
мс |
||
|
Соотношение контраста |
КР |
1000 |
1200 |
- Я... |
- Я... |
||
|
Цвет Хроматичность (CIE1931) |
белый |
Wx |
- Я... |
0.308 |
- Я... |
|
|
|
Уай |
- Я... |
0.339 |
- Я... |
||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
75 |
80 |
- Я... |
|
|
ΘR |
75 |
80 |
- Я... |
||||
|
Вер |
ТУ |
75 |
80 |
- Я... |
|||
|
ΘD |
75 |
80 |
- Я... |
||||
|
Однородность яркости |
Среднее |
Θ=0 |
80 |
90 |
- Я... |
% |
|
|
Цветовая гамма |
NTSC |
Θ=0 |
65 |
70 |
- Я... |
% |
|
|
Оптимальное направление |
Все |
||||||
Характеристики TFT LCD
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | 1.65 | 1.8 | 3.3 | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Электрический ток | IL | - | 60 | 80 | mA |
| Напряжение светодиода | VL | - | 2.8 | 3.2 | V |
| Время эксплуатации светодиода | Ч. | 30000 | 40000 | - | Час |

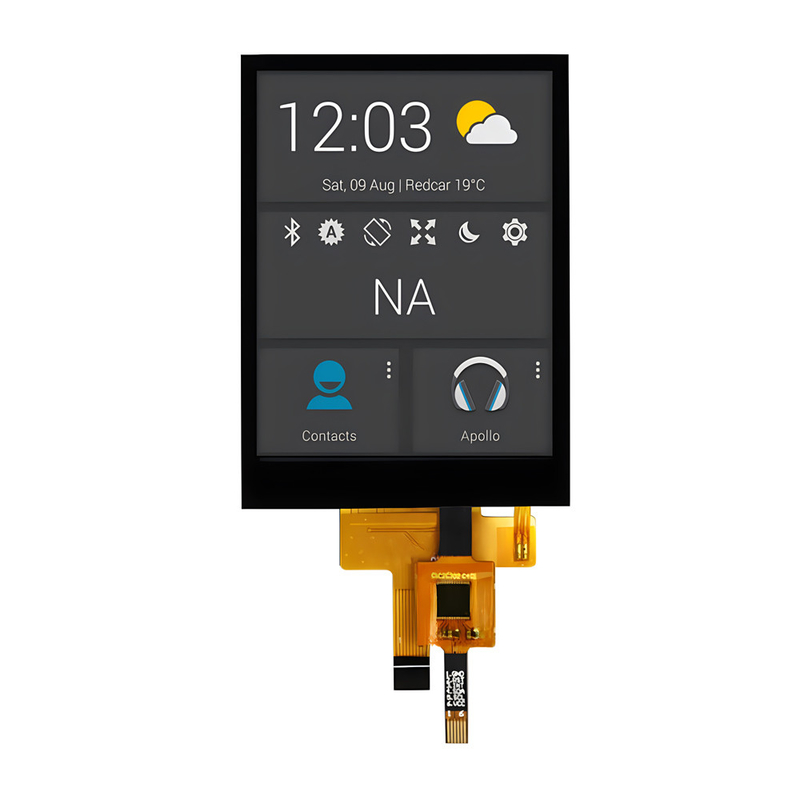

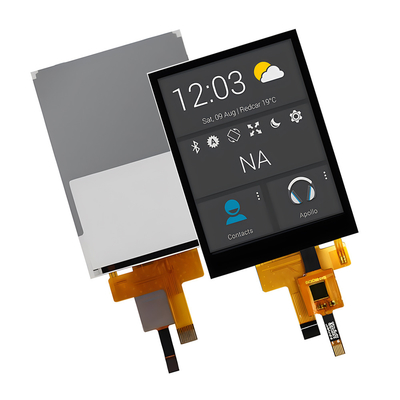

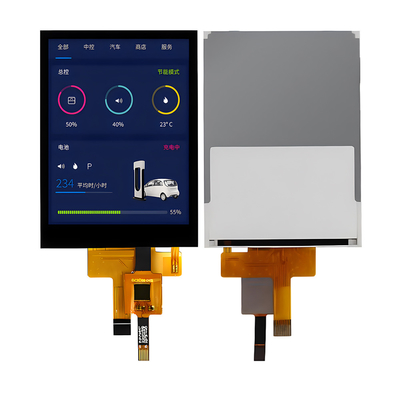

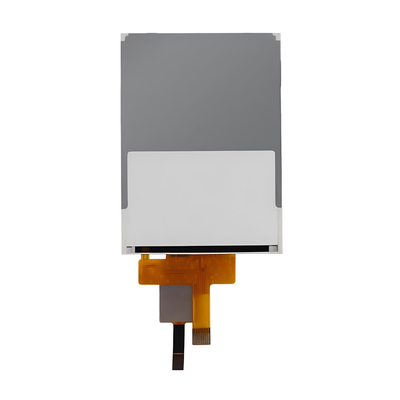

Изображение продукта
