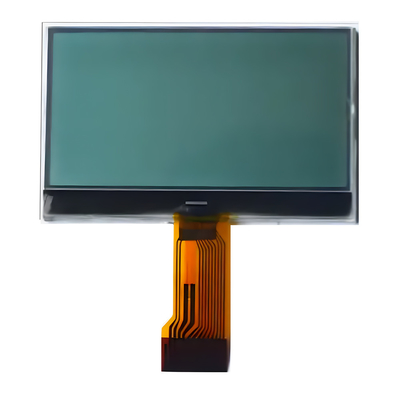

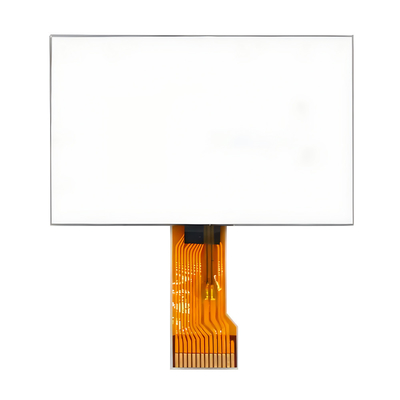

Подробная информация о продукте:
|
| Продукт: | Стандартный FSTN COG 128x64 LCM | Резолюция: | 128X64 точек |
|---|---|---|---|
| Просмотр направления: | В шесть часов. | Тип ЖК: | FSTN, положительный |
| Тип поляризатора: | Transflective | Размер модуля: | 40.0L×28.0W×4.5 (макс.) H |
| Область обзора: | 37.0×20.0 мм | Дисплей: | ST7567 |
| Пин-номер: | 28 штифтов | Интерфейсы: | MCU |
| рабочая температура: | от -20°C до +70°C | Напряжение питания: | 3.3V ((Типичное значение) |
| Время жизни: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3.3V Монохромный дисплейный модуль,FSTN COG Graphic Dot Matrix LCD,Модуль монохромного дисплея 128x64 |
||
- Что?Этот модуль LCD-дисплея FSTN COG является идеальным выбором для различных сценариев применения из-за его высокой четкости, низкого энергопотребления и высокой надежности.
Механические характеристики
| ИТМ | Спецификации | |
| Размер модуля | 80.0(W) x 54.0 (H) x 9.7 ((D) | мм |
| ЗОНА ЗРАНА | 70.7 ((W) x 38.8 ((H) | мм |
| АКТИВНАЯ ЗОНА | 66.52 (W) x33.24 ((H) | мм |
| Размер точки | 0.48 ((W) x0.48 ((H) | мм |
| DOT PITCH | 0.52 ((W) x0.52 ((H) | мм |
| Заднее освещение | Белый | |
| ASSY.TYPE | Относительная стоимость | --- |
Очертание контуры
Определение пин интерфейса
| ПИН-код No. | Описание функций | СИМБОЛ |
| 1 | Чип выбирает пин. | /CS1 |
| 2 | Перезагрузить штифт ввода. | /RES |
| 3 | Выберите "Данные" или "Команда". "L" - "Команда", "H" - "ДАННЫЕ". | A0 |
| 4 | Ввод сигнала записи | Р/В |
| 5 | Читать входный сигнал | В/РД |
| 6-13 | 8-битная двунаправленная шина данных. | DB0 ∆DB7 |
| 14 | Мощность (+3,3 В) | VDD |
| 15 | Земля | ВСС |
| 16 - 20 | - Я не знаю. | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23-24 | - Я не знаю. | NC |
| 25 | DC-DC | VG |
| 26-30 | - Я не знаю. | NC |
| 31 | Выберите режим системного интерфейса MPU.6800 - H,8080 - L. | C86 |
| 32 | Выберите последовательность или параллельность, последовательность - L, параллельность - H. | P/S |
| 33- 34 | - Я не знаю. | NC |
Электронные характеристики
| Характеристика | Символ | Стандартная стоимость | Единица | ||
| МИН | Тип | Максимум | |||
| Напряжение питания ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
| Напряжение питания ((2) | ЖК | 9.6 | 9.8 | 10.0 | V |
| Дисплейный паттерн Текущий | IDD | 0.58 | 1.4 | mA | |
| Утечка ввода тока | IIL | 1.5 | uA | ||
| Логика ввода НИЗКАЯ | VIL | 0.2VDD | |||
| Логика ввода HIGH | ВИЧ | 0.8VDD | |||
| Логика вывода НИЗКАЯ | VOL | 0.2VDD | |||
| логика вывода HIGH | VOH | 0.8VDD | |||
| Операционная температура | TOPR | -30 | - Я не знаю. | +80 | °C |
| Температура хранения | TSTG | -35 | - Я не знаю. | +85 | °C |
Оптические характеристики
| Положение | Символ | Температура ((°C) | Рейтинг | Единица | |||
| Минуты | Тип | Макс | |||||
| Время ответа | Время подъема | Тр | 25 | 200 | мс | ||
| Время осени | Тф | 25 | 200 | ||||
| Частота кадров | ФР | 25 | 64 | Гц | |||
| Угол обзора Cr2 | θ=90 | θ1 | 25 | 15 | Уровень | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| Направление просмотра | В шесть часов. | ||||||
| Соотношение контраста | КР | 25 | 2 | - Я... | |||
| Текущее потребление | Это... | 25 | 6 | uA | |||
| Пропускная способность | В | 25 | 5 | nF | |||
Устройства и сертификация
