Подробная информация о продукте:
|
| Продукт: | 3.12 дюймовый OLED | Резолюция: | 256х64 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | интерфейс: | Параллельный, SPI необязательно |
| Отображение цвета: | Белый, желтый | Оптики: | Все углы наблюдения |
| Управляющий модуль: | SSD1322 | Очертание Дим.: | 88,00 (w) x27.80 (h) |
| Активная зона: | 76,78 (w) x 19,18 (h) | Пиксельный диапазон: | 00,30 (W) x 0,30 (H) |
| Операционная температура: | -40°C до +80°C | Температура хранения.: | -40°C до +85°C |
| Напряжение питания: | 2.4 - 3,5 В | Пин-номер: | 30 штифтов |
| ИС пакет: | КОФ | Подключение модуля: | Тип ZIF |
| Обязанность: | 1/64 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль дисплея 256*64 OLED,Модуль графического дисплея OLED,3.12 дюймовый OLED дисплейный модуль |
||
** Загрузка таблицы данных **
SFOS312YZ-7091AN Спецификация.pdf
О товаре "Графический OLED-модуль"SFOS312YZ-7091AN
Улучшите свои проекты с помощью нашего 3,12 дюймового 256x64 графического OLED-дисплея с передовой технологией SSD1322 Driver IC.Этот высококачественный OLED-дисплей предназначен для яркой графики и четкого текста, что делает его идеальным для различных применений, включая промышленное оборудование, потребительскую электронику и проекты DIY.
Ключевые особенности:
Независимо от того, проектируете ли вы прототип, улучшаете пользовательский интерфейс или создаете привлекательные визуальные дисплеи, 3,12 дюймовый графический OLED-дисплей с разрешением 256x64 является идеальным выбором.Просмотрите наш выбор и оживите свои проекты с потрясающими визуальными эффектами уже сегодня!
Особенности
| Продукт: | 3.12 дюймовый OLED |
| Модель: | SFOS312YZ-7091AN |
| Решение: | 256x64 пикселей |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Белый, желтый |
| Управляющий блок: | SSD1322 |
| Интерфейс: | Параллельный SPI необязателен |
| Оптики: | Все точки зрения |
| Очертание: | 88.00 (W) X27.80 (H) |
| Пиксельный пич: | 00,30 (W) х 0,30 (H) |
| Активная зона: | 76.78 (W) X 19.18 (H) |
| Рабочая температура: | -40°C до +80°C |
| Температура хранения: | -40°C до +85°C |
| Номер пин-кода: | 30 штифтов |
| Подключение модуля: | Тип ZIF |
| Напряжение питания: | 2.4 - 3,5 В |
| Пакет IC: | COF |
| Должность: | 1/64 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Механический контурный рисунок
![]()
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
|
Напряжение питания |
VDD | -Нет.5 | 2.75 | V |
| ВКК | -Нет.5 | 21 | V | |
| VDDIO | -Нет.5 | ВКИ | V | |
| ВКИ | -Нет.3 | 4 | V | |
| Операционная температура | TOP | -40 | 85 | .C |
| Температура хранения | TSTG | -65 | 150 | .C |
| Продолжительность жизни (140 cd/m2) | 33,000 | - | час |
Характеристики оптики
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
|
Яркость (VCC поставляется извне) |
Лбр |
Примечание 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | |
| Контраст в темной комнате | КР | - | 2000:1 | - | ||
| Угол обзора | 160 | - | - | степень |
Характеристики постоянного тока
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение логического питания | VDD | 2.4 | 2.5 | 2.6 | V | |
| Напряжение питания для работы | ВКИ | 2.4 | 2.8 | 3.5 | V | |
| Силовое питание для пинов В/В | VDDIO | 1.65 | ВКИ | V | ||
|
Рабочее напряжение для OLED |
ВКК |
Примечание 5 |
11.5 |
12 |
12.5 |
V |
|
Вклад высокого уровня |
ВИЧ |
IOUT = 100μA, 3,3 МГц |
0.8×VDDIO |
- |
VDDIO |
V |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDDIO | V |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDDIO | - | VDDIO | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.1×VDDIO | V |
| Рабочий ток для VCI | ICI | - | 95 | 120 | μA | |
| Рабочий ток для VCC | МКК |
|
- |
34.5 |
40 |
mA |
| Текущий режим покоя для VDD | ИДД, СНИМ | - | 1 | 10 | μA | |
| Текущий режим покоя для VDDIO | ИДДИО, спи. | 1 | 10 | |||
|
Текущий режим покоя для VCI |
ICI, СНЕМЬ | - | 2 | 50 |
μA |

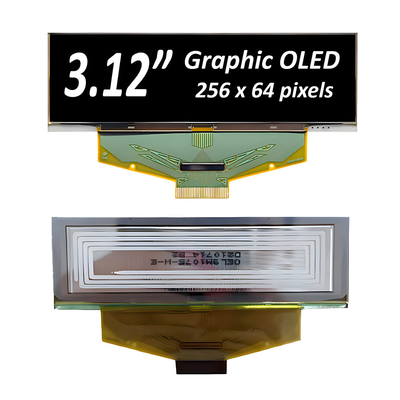

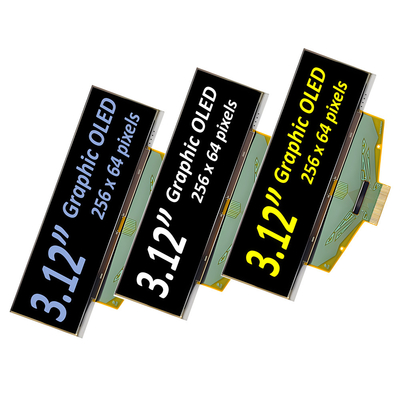

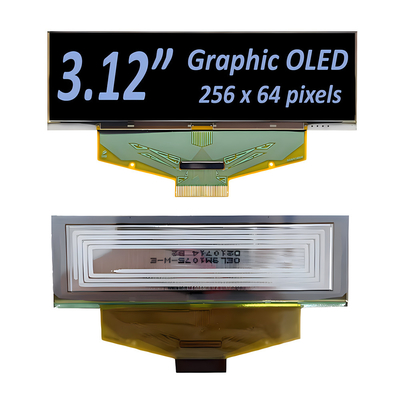

Изображение продукта
![]()
![]()
![]()
![]()
