Подробная информация о продукте:
|
| Ключевые слова: | 7 дюймовый автомобильный TFT Touch LCD | Сенсорный экран: | Капацитивный сенсорный экран ((CTP) |
|---|---|---|---|
| Резолюция: | 1024x600 | Сочетание: | Оптическое соединение |
| Интерфейс LCM: | Мипи | Пины: | 30 штифтов |
| Поверхностная яркость: | 500 cd/m2 | Размер контуры: | 1640,7 x 99,7 x 4,59 (мм) |
| Активная зона: | 154.21 x 85,92 (мм) | Срок службы светодиодов: | 40,000 часов |
| Направление просмотра: | IPS, все углы зрения | CTP-интерфейс: | I2C |
| Операционная температура.: | – 30℃ к +75℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль TFT-дисплея автомобильного класса,Модуль дисплея TFT 1024x600,7-дюймовый TFT дисплейный модуль |
||
В качестве сенсорного экрана TFT дисплея, специально настроенного для автомобильной электроники и специальных отраслей промышленности, SFTO700TZ-7196ACT от технологии SAEF имеет следующие преимущества противопожарной работы:
Высокая устойчивость: ТФТ-экраны для автомобилей должны оставаться стабильными и работать непрерывно, не разбиваясь или не разбиваясь.особенно в автомобильных условиях, где могут возникать различные суровые погодные и дорожные условияПоэтому требования к стабильности очень высоки.
Сильная способность к противодействию помехам: в автомобилях имеются различные электромагнитные и электростатические помехи, которые могут повлиять на эффект отображения и стабильность экранов TFT LCD.Этот дисплейный модуль предназначен для устойчивости к различным помехам, включая электромагнитные помехи, электростатические помехи и т.д., обеспечивающие стабильное отображение даже в сложных электромагнитных средах.
Отличная электромагнитная совместимость: в области автомобильной электроникидисплеи должны иметь высокую электромагнитную совместимость для борьбы с электромагнитными помехами, генерируемыми электронными устройствами в автомобилеМодуль дисплея TFT был разработан с учетом этого, уменьшая воздействие электромагнитных помех путем принятия специальных конструкций и материалов.
Высокая и низкая температурная устойчивость: автомобили могут столкнуться с высокой и низкой температурой, что может повлиять на производительность и надежность ТФТ-экранов.Этот дисплейный модуль был специально разработан для адаптации к широкому диапазону температур, обеспечивая нормальную работу даже при экстремальных температурах.
Высококачественные сырьевые материалы и производственные процессы: для обеспечения срока службы и надежности ТФТ-экранов LCD необходимо выбирать высококачественные сырьевые материалы и производственные процессы,и проводить строгий контроль качества.
С помощью вышеуказанных мер по предотвращению помех 7-дюймовый емкостной сенсорный экран TFT-дисплей автомобильного класса может обеспечить стабильную и надежную производительность дисплея в различных условиях,удовлетворение спроса на высоконадежные дисплеи в области автомобильной электроники.
Особенности
| Номер модели: | SFTO700TZ-7196ACT |
| Ключевые слова: | 7 дюймовый автомобильный TFT Touch LCD |
| Решение: | 1024х600 |
| Прикосновение к экрану | Капацитивный сенсорный экран ((CTP) |
| Комбинация: | Оптическое соединение |
| Интерфейс LCM: | MIPI |
| Светимость поверхности: | 500 Cd/m2 |
| Пины: | 30 штифтов |
| Размер контуры: | 1640,7 х 99,7 х 4,59 (мм) |
| Активная зона: | 154.21 х 85,92 (мм) |
| Направление просмотра: | IPS, все углы зрения |
| Рабочая температура: | От 30°C до +75°C |
| Продолжительность жизни светодиода: | 40000 часов |
| Интерфейс CTP: | I2C |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Механический контурный рисунок
Описание интерфейса
| Пин No. | Символ | Описание |
| 1 | LEDA | ЛЭД-анод |
| 2 | LEDA | ЛЭД-анод |
| 3 | ВГГ | Врата на напряжение |
| 4 | VGL | Врата от напряжения |
| 5 | UPDN | Вертикальное направление сканирования |
| 6 | SHLR | Горизонтальное направление сканирования |
| 7 | LEDK | ЛЕД-катод |
| 8 | LEDK | ЛЕД-катод |
| 9 | AVDD | Мощность для аналоговой схемы |
| 10 | ГНД | Земля |
| 11 | MIPI_TDP3 | Ввод данных дифференциала MIPI |
| 12 | MIPI_TDN3 | Ввод данных дифференциала MIPI |
| 13 | ГНД | ГНД |
| 14 | MIPI_TDP2 | Ввод данных дифференциала MIPI |
| 15 | MIPI_TDN2 | Ввод данных дифференциала MIPI |
| 16 | ГНД | ГНД |
| 17 | MIPI_TCP | Дифференциальный часовой вход MIPI |
| 18 | MIPI_TCN | Дифференциальный часовой вход MIPI |
| 19 | ГНД | ГНД |
| 20 | MIPI_TDP1 | Ввод данных дифференциала MIPI |
| 21 | MIPI_TDN1 | Ввод данных дифференциала MIPI |
| 22 | ГНД | ГНД |
| 23 | MIPI_TDP0 | Ввод данных дифференциала MIPI |
| 24 | MIPI_TDN0 | Ввод данных дифференциала MIPI |
| 25 | ГНД | ГНД |
| 26 | STBYB | Режим ожидания, выберите пин. |
| 27 | Перезагрузка | Глобальный резетовый пин |
| 28 | VDD | Сила для цифровой схемы |
| 29 | VDD | Сила для цифровой схемы |
| 30 | VCOM | напряжение общего режима |
Максимальная абсолютная граница
| Положение | Символ | Минуточку. | Тип | Макс. Макс. | Единица |
| Напряжение питания | VDD | -Нет.3 | - | 3.96 | V |
| напряжение питания ввода/вывода | VDDIO | -Нет.3 | - | 3.96 | V |
| Входная мощность AVDD | AVDD | -Нет.3 | - | 12 | V |
| Врата на напряжение питания | ВГГ | -Нет.3 | - | VGL+32 | V |
| Напряжение источника питания | VGL | VGH-32 | - | 0.3 | V |
| Напряжение VMID | VMID | -Нет.3 | - | 6.6 | V |
| Общее напряжение питания | VCOM_OP | -Нет.3 | - | 5.43 | V |
| VOTP (мощность OTP) | VOTP | - | - | 9 | V |
| Операционная температура | TOPR | -30 | - | 75 | °C |
| Температура хранения | TSTG | -30 | - | 80 | °C |
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | - | 3.6 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Состояние |
| Напряжение питания | Vf | 9.0 | 9.6 | 10.2 | V | Если=180 mA |
| Ток подачи | Если | - | 180 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 1728 | - | мВт | - |
| Интенсивность света для LCM |
- |
450 | 500 | - | Cd/m2 | Если=180mA |
| Единообразие для LCM | - | 80 | - | - | % | Если=180 mA |
| Цвет подсветки | Белый | |||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | |||
| Минуты | Тип | Макс | ||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 25 | - | Мисс | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 800 | - | - | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 85 | - | Уровень |
| θL | - | 85 | - | |||||
| Вер. | Θ+ | - | 85 | - | ||||
| Я... | - | 85 | - | |||||

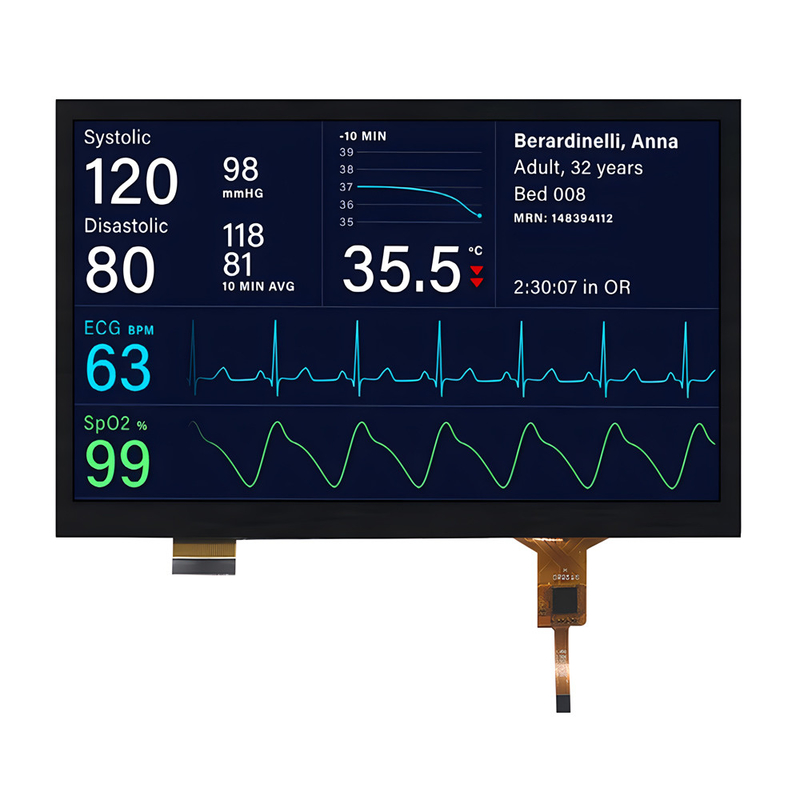

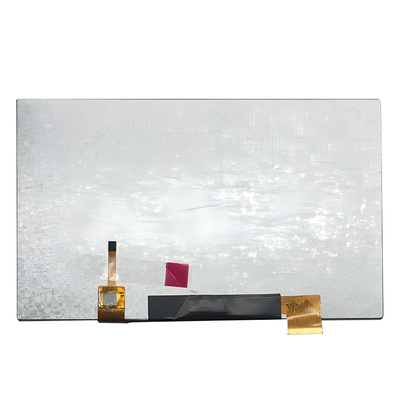

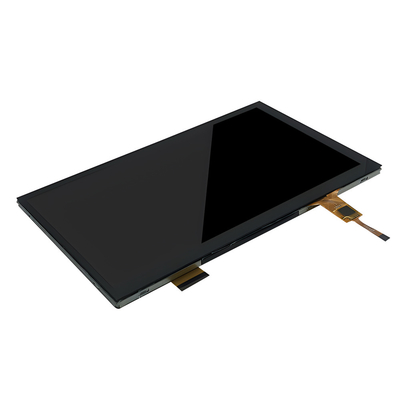

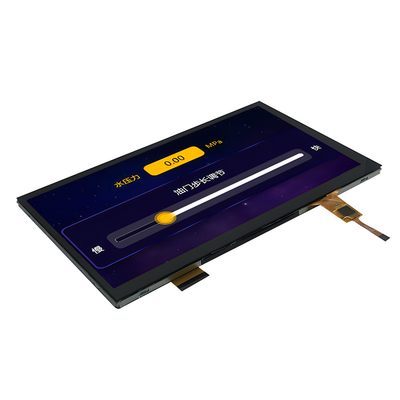

Изображение продукта
