Подробная информация о продукте:
|
| Продукт: | 4-дюймовый Круговой TFT LCD | Резолюция: | 720x720 |
|---|---|---|---|
| интерфейс: | MIPI | сенсорный экран: | Нет, CTP необязательно |
| Направление просмотра: | IPS (80/80/80/80) | Пин-номер: | 30 штифтов |
| Размер модуля: | 105.3x109.61x3.83 (мм) | Активная зона: | 101.92 (мм) Диаметр |
| Поверхностная яркость: | 1000 cd/m2 (ниты) | Операционная температура.: | -30°C до +85°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | Автомобильный TFT LCD дисплей,1000-нитный TFT LCD дисплей |
||
** Загрузка таблицы данных**
FL7707N_DS_V0.2_20230324_Заказчик.pdf
Автомобильные 4-дюймовые TFT
4-дюймовый круговой TFT LCD дисплей SFTO400XC-7095A3N, специально разработанный для автомобильных применений, с следующими характеристиками:
Подводя итог, 4-дюймовый круговой TFT LCD дисплей SFTO400XC-7095A3N является идеальным выбором для автомобильных дисплейных систем из-за его высокой яркости, долговечности автомобильного класса и специального дизайна.
Особенности
| Общая информация | Содержание |
| Размер ЖК-дисплея (диагональ) | 4 дюйма Круглый TFT |
| Структура модуля | Дисплей TFT |
| Тип ЖК-дисплея | ТФТ/ТРАНСМСИВ |
| Режим LCD-дисплея | Обычно черный. |
| Рекомендуемое направление просмотра | IPS все углы обзора |
| Размер модуля (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Активная площадь (W × H) | 101.52 мм Диаметр |
| Количество пикселей (разрешение) | 720RGB×720 пикселей |
| Тип интерфейса модуля | Интерфейс MIPI |
| Операционная температура. | -30°C до +85°C |
| Светимость поверхности | 1000 cd/m2 |
| Цветовые номера | 16.7M |
| Тип заднего освещения | Белый светодиод |
Механический контурный рисунок
Определение фиксатора
| Нет, нет, нет. | ПИН-код | Описание |
| 1 | LEDA | ЛЭД-анод |
| 2 | LEDK1 | Светодиодный катод |
| 3 | LEDK2 | Светодиодный катод |
| 4 | ВКИ | Силовое питание 2,8 ~ 3,3 В |
| 5 | ОВВСК | Силовое питание 1,8-2 В |
| 6 | Перезагрузка | Сигналы перезагрузки LCM |
| 7 | ТЭ | Выходный эффект разрыва |
| 8 | PWM | Выход частоты PWM для управления ЖК-диспетчером. |
| 9 | ГНД | Земля |
| 10 | D0P | Сигналы данных DSI-D0+ |
| 11 | D0N | DSI-D0- сигналы данных |
| 12 | ГНД | Земля |
| 13 | D1P | Сигналы данных DSI-D1+ |
| 14 | D1N | DSI-D1 - сигналы данных |
| 15 | ГНД | Земля |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | Диспетчерский часов... |
| 18 | ГНД | Земля |
| 19 | D2P | Сигналы данных DSI-D2+ |
| 20 | D2N | Сигналы данных DSI-D2 |
| 21 | ГНД | Земля |
| 22 | D3P | Сигналы данных DSI-D3+ |
| 23 | D3N | DSI-D4 - сигналы данных |
| 24 | ГНД | Земля |
| 25 | TP_INT | Нажмите Перерыв |
| 26 | TP_SDA | Сигнал данных IIC с прикосновением |
| 27 | TP_SCL | Сигнал IIC Clock нажатие |
| 28 | TP_RESET | Сигнал нажатия |
| 29 | TP_VCI | Прикосновение |
| 30 | TP_IOVCC | Прикосновение |
|
Положение |
Символ |
Стоимость |
Единица |
|
Напряжение питания для логики |
VDD |
0.3~3.6 |
V |
|
Входное напряжение |
Вино |
ВДД+0.3 |
V |
|
Рабочая температура |
Топр |
-30 до 80 |
°C |
|
Температура хранения |
Tstg |
-30 до 80 |
°C |
Электрические характеристики
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
Условия испытания |
|
Рабочее напряжение |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Ток подачи |
IDD |
- |
- |
30 |
mA |
VDD=2,8V,Ta=25°C |
|
Входное напряжение |
ВИЧ |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Ток утечки ввода |
IIL |
- Один.0 |
- |
1.0 |
mA |
VIN=VDD или VSS |
Заднее освещение
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
|
Впередний ток |
Если |
- Я... |
180 |
- |
mA |
|
Напряжение вперед |
VF |
14 |
15 |
16.3 |
V |
|
Режим подключения |
П |
- Я... |
5S2P |
- Я... |
|
|
Номер светодиода |
/ |
|
10 |
|
шт. |
|
Время службы светодиодов |
|
30000 |
40000 |
|
Часы |
Оптические характеристики
|
Положение |
Символ |
Состояние |
Минуты |
Тип |
Макс |
Единица |
|
С точки зрения |
θT |
CR ¥10 |
|
85 |
- |
Степень |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Соотношение контраста |
КР |
θ=0° |
800 |
1000 |
- |
- |
|
Время ответа |
В тоннах |
25°C |
- |
25 |
35 |
мс |
|
ТОФФ |
||||||
|
Однородность |
У |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Просветительность |
Л |
- |
850 |
1000 |
- |
cd/m2 |

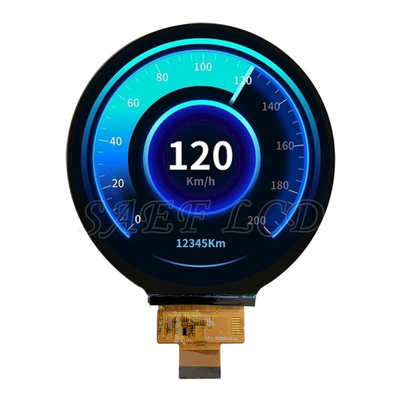

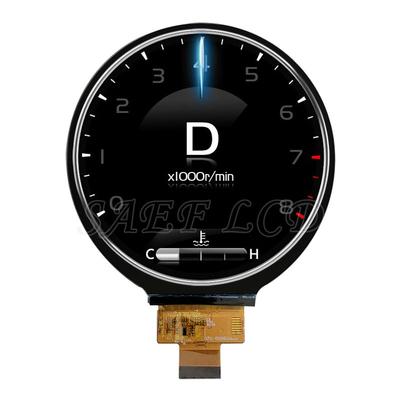

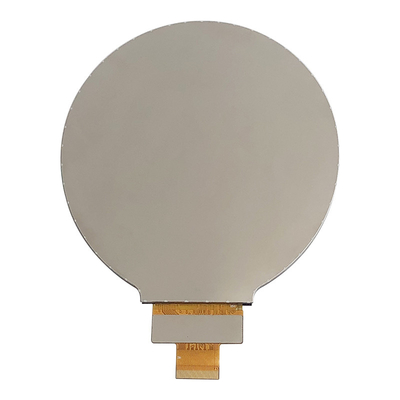

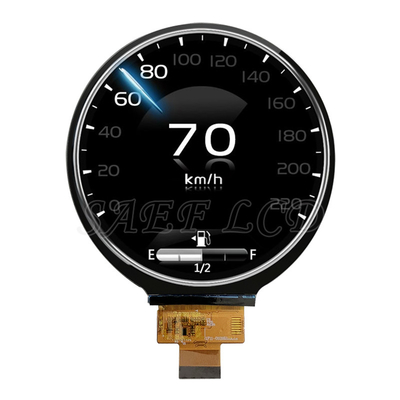

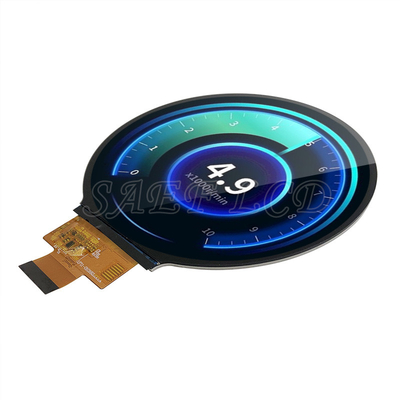

Изображение продукта
Устройства и сертификаты
