Подробная информация о продукте:
|
| Продукт: | 2.23" OLED дисплейный модуль | Резолюция: | 128 x 32 |
|---|---|---|---|
| Тип стекла: | OLED | Оптики: | Все углы зрения 80/80/80/80 |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание Дим.: | 620,0 x 24,0 x 2,0 (мм) |
| Активная зона: | 550,02 х 13,1 мм | рабочая температура: | -40°C до +85°C |
| Пин-номер: | 24 штифта | Контроллер: | SSD1305 или эквивалентный |
| Режим управления: | 1/32 Рабочий цикл | Коннектор: | COG+FPC |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.23 дюймовый OLED дисплейный модуль,128*32 точечный матричный ПМОЛЕД-экран,24-контактный OLED-дисплейный модуль |
||
2.23 дюймовый OLED дисплей 128x32 пикселя Введение продукта
SFOS223XZ-12832PA-N представляет собой 2,23-дюймовый OLED-дисплейный модуль с 128x32 точечным матричным экраном PMOLED и драйвером SSD1305.
В практических приложениях вам может потребоваться написать или использовать существующие библиотеки для инициализации модуля отображения, настройки параметров отображения и отправки данных в модуль отображения для отображения графики или текста.Например,При выборе модуля OLED-дисплея такие факторы, как расход энергии, разрешение, тип интерфейса, цвет дисплея,рабочее напряжение, и температурный диапазон должны быть рассмотрены, чтобы обеспечить, что он отвечает конкретным требованиям применения.
Спецификации отображения
1) Режим отображения: пассивная матрица
2) Цвет дисплея: монохромный (синий)
3) Движение: 1/32 Движение
Механические характеристики
1) Оригинальный чертеж: согласно прилагаемому схематическому чертежу
2) Количество пикселей: 128 × 32
3) Размер панели: 62,0 × 24,0 × 2,0 (мм)
4) Активная площадь: 55,02 × 13,1 мм
5) Пиксельное расстояние: 0,43 × 0,41 (мм)
6) Размер пикселей: 0,41 × 0,39 (мм)
Очертание контуры
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания для логики | VDD | -Нет.3 | 4 | V |
| Напряжение питания для дисплея | ВКК | 0 | 15 | V |
| Операционная температура | TOP | -40 | 85 | .C |
| Температура хранения | TSTG | -40 | 85 | .C |
| Продолжительность жизни (120 cd/m2) | 20,000 | - | час | |
| Продолжительность жизни (80 cd/m2) | 30,000 | - | час |
Характеристики оптики
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица |
| Яркость | Лбр | Примечание 5 | 100 | 120 | - | cd/m2 |
|
C.I.E. (синий) |
(x) (y) |
В 1931 году |
0.110.21 | 0.150.25 | 0.190.29 | |
| Контраст в темной комнате | КР | - | 2000:1 | - | ||
| Угол обзора | - | - | - | Свободный | - | степень |
Характеристики постоянного тока
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица | |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | ||
| Напряжение питания для дисплея | ВКК | Примечание 5 | 11.5 | 12 | 12.5 | V | |
| Вклад высокого уровня | ВИЧ | IOUT = 100μA, 3,3 МГц | 0.8×VDD | - | VDD | V | |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | VDD | V | |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.1×VDD | V | |
| Рабочий ток для VDD | IDD | - | 180 | 300 | μA | ||
| Рабочий ток для VCC | МКК | Примечание 6 |
- |
18 | 25 |
mA |
|
| Текущий режим покоя для VDD | ИДД, СНИМ | - | 1 | 5 | μA | ||
| Текущий режим покоя для VCC | ICC, СЛЕП | - | - | 2 | 10 | μA | |
Электрические характеристики
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Напряжение питания |
IC логического питания напряжения | VDD | 1.65 | 3.0 | 3.5 | V |
| Работа (для OLED-панели) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Входное напряжение |
Высокое напряжение | ВИЧ | 0.8 * VDD |
- |
VDD | V |
| Низкое напряжение | VIL | ВСС |
- |
0.2 * VDD | V | |
|
Выходное напряжение |
Высокое напряжение | VOH | 0.8 * VDD |
- |
VDD | V |
| Низкое напряжение | VOL | ВСС |
- |
0.2 * VDD | V | |

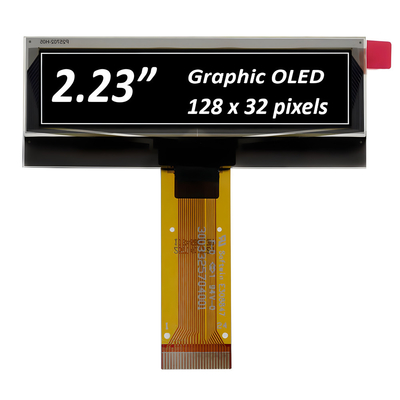

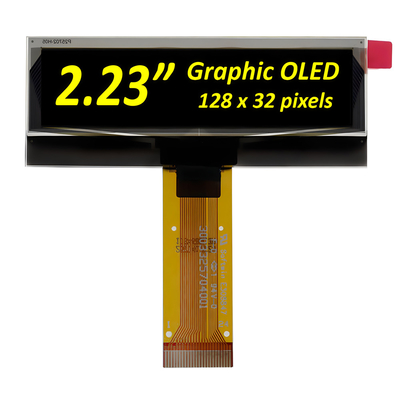

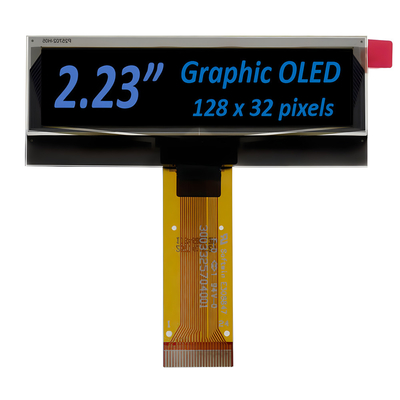

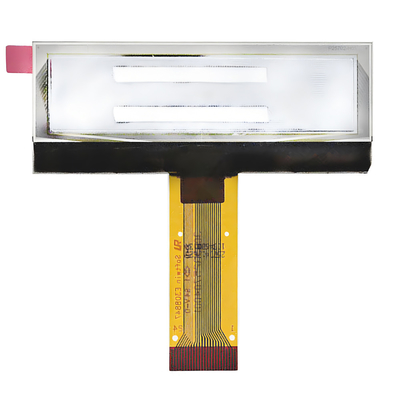

Изображение продукта
