2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301

2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301
2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301

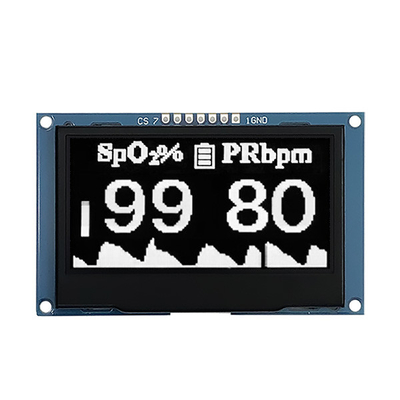

Большие изображения :  2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFOM242YZ7-12864WBYG-01
Документ: SFOM242YZ7-12864WBYG-01 Spe...on.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: USD7 - USD8.6, Price can be negotiated based on the quantity of bulk orders.
Упаковывая детали: стандартный экспортный пакет
Время доставки: 1 - 4 недели
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: 3000 тысяч штук в месяц

2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301

описание
Продукт: 2.42 дюйма (2,4") OLED дисплей Разрешение: 128x64 точки
Режим отображения: Пассивная матрица Оптика: Все углы наблюдения
Очертание Дим.: 71.0(L) x 43.5 ((W) x 6.0 ((T) (мм) Активная область: 55.01 ((L) x 27.5 ((W) (мм)
Шаг пикселя: 00,43 x 0,43 (мм) Метод вождения: 1/64 Рабочий цикл
Рабочая температура: -40 ° C до +70 ° C. PIN -код: 7 штырей заголовка
Интерфейс: SPI-интерфейс Согласие: Соответствует требованиям REACH & RoHS
Выделить:

2.42 дюймовая OLED-панель управления

,

SSD1309 OLED панель управления

,

7-контактный SPI OLED дисплейный модуль

Введение в продукт



Контрольная плата OLED с 2,42-дюймовым 7-контактным SPI-интерфейсом - это контрольная плата, которая интегрирует высокопроизводительную технологию OLED-дисплея, подходящую для сценариев применения, требующих высокой контрастности, ультратонкого дизайна и маломощных решений для отображения. Контрольная плата оснащена драйверным чипом SSD1309 / SPD0301, поддерживающим двух интерфейсную связь SPI/I2C, предоставляя пользователям гибкие варианты подключения.



Технические параметры
Размер экрана: 2,42 дюйма
Разрешение: 128 × 64 пикселей

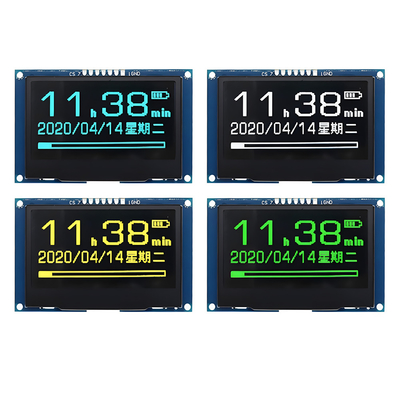

Цвет дисплея: белый, желтый, зеленый и синий на выбор
Контрольный чип: SSD1309/SPD0301
Интерфейс связи: SPI/I2C
Физический интерфейс: GH1.25 7Pin
Рабочее напряжение: 3,3 В/5 В
Размер дисплея: 55,01 × 27,49 мм
Размер продукта: 61,50 × 39,50 мм



Особенности продукта

Высокая контрастность: самосветящиеся характеристики 2,42-дюймового 7-контактного OLED-дисплея с интерфейсом SPI обеспечивают чрезвычайно высокую контрастность и превосходные эффекты отображения.

Ультратонкий и легкий: благодаря принципу самосвечения OLED-дисплея нет необходимости в подсветке, что делает контрольную плату тоньше и легче.
Работа с низким энергопотреблением: 2,42-дюймовый OLED-дисплей не потребляет энергию при отображении черного цвета, что помогает снизить общее энергопотребление.

Широкий угол обзора: 2,42-дюймовый OLED-дисплей обеспечивает широкий угол обзора более 170°, обеспечивая четкое изображение с разных углов.

Быстрый отклик: быстрое время отклика 2,42-дюймового 7-контактного OLED-дисплея с интерфейсом SPI подходит для приложений с динамическими изображениями и быстрым обновлением.

Поддержка связи SPI/I2C: совместимость с двумя протоколами связи, удобная для подключения к различным микроконтроллерам.



Поддержка программного обеспечения
Предоставляет всестороннюю поддержку разработки программного обеспечения, включая:
Данные процедур: предоставление примера кода для таких платформ, как Raspberry Pi, Arduino, STM32, ESP32 и т. д.
Протокол связи: предоставление подробной информации о реализации протоколов связи SPI и I2C.
Графическая библиотека: поддерживает базовые функции рисования графики и отображения текста.
Поддержка шрифтов: встроенные несколько шрифтов для удовлетворения потребностей отображения различных языков и символов.





Чертеж контура



2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 0

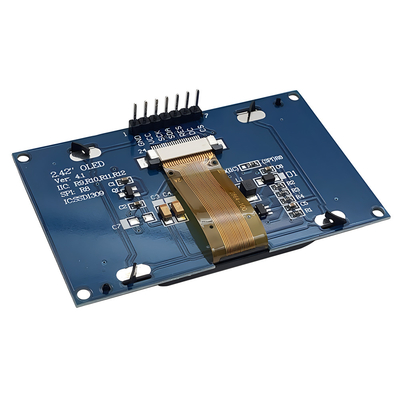

Определение контактов интерфейса (аппаратное подключение)



Контакт Символ Описание
1 GND Земля логической схемы
2 VDD Питание для логики
3 SCK Вход последовательного тактирования.
4 SDA Ввод последовательных данных.
5 RST Этот контакт является входом сигнала сброса. Когда контакт находится на низком уровне, выполняется инициализация микросхемы. Удерживайте этот контакт на высоком уровне во время нормальной работы.

6

DC

Этот контакт является контактом управления данными/командами. Когда контакт подтянут к высокому уровню и выбран режим последовательного интерфейса, данные на SDIN

будут интерпретированы как данные. Когда он подтянут к низкому уровню, данные на SDIN будут переданы в регистр команд.

7 CS Выбор микросхемы. Микросхема выбрана, когда CS0 = «L».





Абсолютные максимальные значения



Параметр

Символ Мин Макс Единица измерения
Напряжение питания для логики VDD -0,3 4 В
Напряжение питания для дисплея VCC 8 17 В
Рабочая температура TOP -40 70 .C
Температура хранения TSTG -40 85 .C
Срок службы (220 кд/м2)   13 000 - час
Срок службы (200 кд/м2)   15 000 - час

Срок службы (180 кд/м2)

  16 000 - час




Электрические характеристики



Характеристики

Символ Условия Мин Тип Макс Единица измерения
Потребление тока в нормальном режиме   Все пиксели включены - 17 25 мА
Потребление тока в режиме ожидания   Режим ожидания, 10% пикселей включено - 0,5 1,5 мА
Потребляемая мощность в нормальном режиме   Все пиксели включены - 71,5 97,5 мВт
Потребляемая мощность в режиме ожидания   Режим ожидания, 10% пикселей включено - 6,5 19,5 мВт
Яркость Lbr - 90 110 - кд/м2
C.I.E. (Белый)

(x)

(y)

C.I.E. 1931

0,24

0,28

0,28

0,32

0,32

0,36


Контрастность в темной комнате CR - 2000:1 - -

Угол обзора



  - 160 - - градус

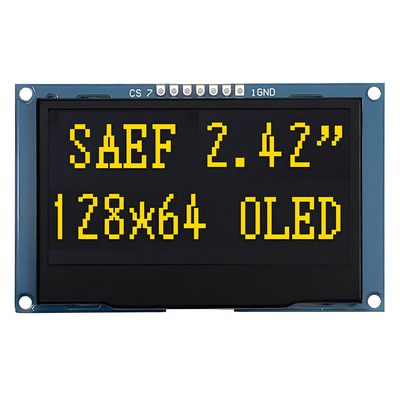

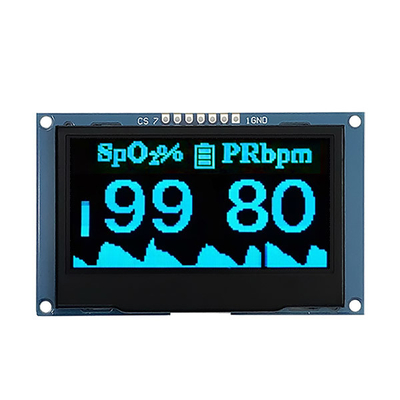

Изображение продукта

2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 1

2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 2

2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 3



2.42 дюймовая 7-колючая интерфейсная панель управления SPI OLED SSD1309/SPD0301 4

Условия тестирования надежности



Элемент

Условия

Критерии

Работа при высокой температуре 70.C, 240 часов

Рабочие

функции работают.

Работа при низкой температуре -40.C, 120 часов
Хранение при высокой температуре 85.C, 120 часов
Хранение при низкой температуре -40.C, 120 часов
Работа при высокой температуре/влажности 65.C, 90% относительной влажности, 120 часов

Тепловой удар

-40°C ~85°C (-40°C /30 мин; переход /3 мин; 85°C /30 мин; переход/3 мин) 1 цикл: 66 мин, 100 циклов
