Подробная информация о продукте:
|
| Продукт: | 0.96" OLED-дисплей | Количество пикселей: | пикселы 128x64 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | обязанность 1/64 |
| Размер панели: | 24.7 x 16.6 x 1.3 (мм) | Активная зона: | 210,74 x 11,175 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | SPI/I2C/8080 |
| Соединение: | Подключение | Пин-номер: | 30 штифтов (можно настроить) |
| Операционная температура.: | -40°С - +70°С | Температура хранения.: | -40С - +85С |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 128x64 OLED дисплей,Дисплей SPI Oled,30-контактный OLED-дисплей |
||
Оптовая цена 0,96 дюйма OLED дисплей
0,96-дюймовый OLED-дисплей представляет собой небольшое самосветливое устройство отображения, которое широко используется в различных умных устройствах и приборах из-за его легкого веса, низкого энергопотребления, высокой контрастности,и характеристики широкого угла обзора0,96-дюймовые OLED-дисплеи обычно используют чипы драйверов SSD1315 / SSD1306 и поддерживают несколько режимов интерфейса, включая 6800 и 8080 параллельно, 3-проводной или 4-проводной серийный SPI и режим интерфейса IIC.Этот тип экрана имеет самосветкие характеристики и не требует подсветки., что приводит к улучшению производительности дисплея, более быстрой скорости ответа и более широкому углу обзора.
0,96-дюймовый OLED-дисплей, производимый SAEF TECHNOLOGY, широко используется в смартфонах, умных часах, устройствах мониторинга здоровья, системах промышленного управления, портативных игровых консолях,и другие случаи, требующие небольших и эффективных дисплеевС непрерывным развитием технологий и ростом спроса на рынке, 0.Ожидается, что 96-дюймовый OLED-дисплей от SAEF TECHNOLOGY будет дополнительно оптимизирован и улучшен с точки зрения производительности дисплея.Между тем, с быстрым развитием Интернета вещей и носимых устройств,перспективы применения таких маленьких OLED-дисплеев будут еще шире.
При поддержке крупномасштабного производства SAEF TECHNOLOGY контролирует производственные затраты и оптимизирует производственные процессы, что приводит к чрезвычайно низким затратам для 0,96-дюймовых малых OLED-продуктов,обслуживание потребностей большого числа пользователей для массового производства.
Особенности
| Положения | Спецификация | Единица |
| Модель No. | SFOS096XZ-7120AP | |
| Диагональный размер | 0.96 | Дюйм |
| Резолюция | 128х64 | Пункты |
| Активная зона | 21.740 ((W) х 11.175 ((H) | мм2 |
| Размер контуры | 24.70 ((W) х 16.60 ((H) | мм2 |
| Пиксельный диапазон | 0.170 ((W) х 0,175 ((H) | мм2 |
| Размер пикселя | 0.150 ((W) х 0,150 ((H) | мм2 |
| Управляющий модуль | SSD1315Z | - |
| Отображение цвета | Белый | - |
| Серая шкала | 1 | Немного. |
| Интерфейс | 4-SPI/I2C/8080 | - |
| Тип IC-пакета | Относительная стоимость | - |
| Тип подключения модуля | Солдат | - |
| Толщина | 10,30 ± 0.1 | мм |
| Вес | ТБД ± 10% | g |
| Обязанность | 1/64 | - |
Очертание контуры
Определение пин интерфейса
| Нет, нет. | Символ | Описание |
| 1 | NC | Никакой связи. |
| 2 | C1N |
CXP/CXN-Pin для конденсатора зарядного насоса;соединяют друг с другом конденсатором |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Электрическое питание для регулирующей схемы зарядного насоса. |
| 7,10 | NC | Никакой связи. |
| 8 | ВСС | Это наземная булавка. |
| 9 | VDD | Ключ питания для логической работы ядра. |
| 11 | BS1 |
Пины выбора интерфейса MCU-автобуса. |
| 12 | BS2 | |
| 13 | CS | Это вход для выбора чипа. |
|
14 |
ВИЭ |
Перезагрузить входный сигнал.когда пин будет вынужден Низко, инициализация чипа будет выполнена.Удерживайте этот пин высоко ((т.е. подключите к VDD) во время нормальной работы |
|
15 |
A0 |
Когда он выдернут HIGH (т.е. подключить к VDD), данные в D[7:0] рассматриваются как данные. При нажатии "LOW" данные в D[7:0] будут переданы в регистр команд. В режиме I2C этот пин действует как SA0 для выбора адреса раба. При выборе серийного интерфейса с тремя проводами этот пин должен быть подключен к VSS. |
|
16 |
WR |
Это пин управления чтением / записью, подключающийся к интерфейсу MCU. При выборе режима интерфейса 8080 этот пин будет вводом Write (WR#). Операция записи данных начинается, когда этот пин вытаскивается НОГО, и чип выбран. |
|
17 |
РД |
При подключении к микропроцессору серии 8080 этот пин получает сигнал Read (RD#). При выборе серийного интерфейса или интерфейса I2C этот пин должен быть подключен к VSS. |
|
18 ~ 25 |
D0 ~D7 |
Это 8-битная двунаправленная шина данных, которая подключается к шине данных микропроцессора.D1 будет вводом серийных данныхПри выборе режима I2C, D2, D1 должны быть связаны друг с другом и служить SDAout, SDAin в приложении, а D0 - серийный часовой вход, SCL. |
|
26 |
IREF |
Это выходной токовой ссылочный пин сегмента. При использовании внешнего IREF следует подключить резистор между этим пином и VSS для поддержания тока IREF на уровне 30uA. При использовании внутреннего IREF этот шприц должен храниться NC. |
|
27 |
VCOMH |
Пин для сигнала COM отключил уровень напряжения. Конденсатор должен быть подключен между этим пин и VSS.Com |
|
28 |
ВКК |
Это также наиболее положительный пин питания напряжением. Когда зарядной насос включен, конденсатор должен быть подключен между этим пином и VSS. |
| 29,30 | NC | Никакой связи. |
Абсолютный максимальный рейтинг
| Положения | Минуты. | Макс. | Единица |
| Напряжение питания ((VDD) | -Нет.3 | +4.0 | V |
| Напряжение питания ((VBAT) | -Нет.3 | +6.0 | V |
| Напряжение питания ((VCC) | 0 | +18.0 | V |
| Операционная температура ((TOP) | -40 | 70 | °C |
| Температура хранения ((TST) | -40 | 85 | °C |
Характеристики постоянного тока
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Напряжение питания |
IC логического питания напряжения | VDD | 1.65 | 3.0 | 3.5 | V |
| Напряжение питания регулятора зарядного насоса |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Работающий (для OLED-панели) |
ВКК |
7.0 |
7.5 |
8.0 |
V |
|
|
Ввод Напряжение |
Высокое напряжение | ВИЧ | 0.8 x VDD | - | VDD | V |
| Низкое напряжение | VIL | 0 | - | 0.2 x VDD | V | |
|
Выпуск Напряжение |
Высокое напряжение | VOH | 0.9 x VDD | - | VDD | V |
| Низкое напряжение | VOL | ВСС | - | 0.1 x VDD | V | |

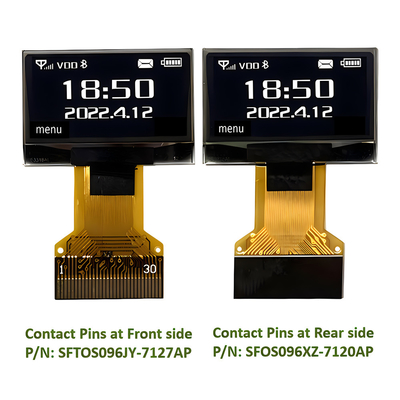

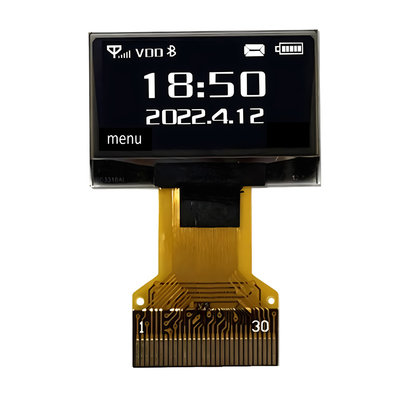

Продuct Изображения
Испытание надежности
| Нет, нет, нет. | Положение | Состояние | Количество |
| 1 |
Хранение при высокой температуре (HTS) |
85±2°C, 200 часов | 3 |
| 2 |
Работа при высоких температурах (HTO) |
70±2°C, 96 часов | 3 |
| 3 |
Хранение при низкой температуре (LTS) |
-40±2°C, 200 часов | 3 |
| 4 |
Работание при низкой температуре (LTO) |
-40±2°C, 96 часов | 3 |
|
5 |
Высокая температура / Хранение с высокой влажностью (ВЫЗВЫГ) |
50±3°C, 90%±3%RH, 120 часов |
3 |
|
6 |
Тепловой удар (недействительность) (ТС) |
-20±2°C ~ 25°C ~ 70±2°C (30 мин) (5 мин) (30 мин) 10 циклов |
3 |
| 7 | Вибрация (опаковка) |
10~55~10Гц, амплитуда 1,5 мм, 1 час для каждого направления x, y, z |
1 коробка |
| 8 | Доставка (Упаковка) | Высота: 1 м, каждый раз для 6 сторон, 3 края, 1 угол | 1 коробка |
| 9 | ESD (облака готового продукта) | ±4kVR:330Ω; C:150pF 10 раз,выпуск воздуха | 3 |
