Подробная информация о продукте:
|
| Продукт: | 0.49 дюймовый OLED дисплейный модуль | Количество пикселей: | Графика 64x32 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | 3/32 Обязанность |
| Размер панели: | 14.5 x 11.6 x 1.227 (мм) | Активная зона: | 11.18 х 5,58 (мм) |
| Пиксельный диапазон: | 00,175 x 0,175 (мм) | Размер пиксела: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | Сварка/горячий бар | Пин-номер: | 14 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.49 дюймовый OLED дисплей,Дисплей OLED для портативных приложений,I2C интерфейс OLED дисплей |
||
0.49 дюймовый OLED дисплей 64*32 точки Введение продукта
0.49-дюймовые OLED-продукты - это небольшие экраны, широко используемые в различных умных устройствах и приборах из-за их ультратонких, маломощных, высококонтрастных и широких углов обзора.49-дюймовый OLED-дисплей обычно имеет матрицу точек 64x32 пикселя, способный отображать белые шрифты, управляемый контроллером SSD1315, поддерживает серийный интерфейс I2C и работает при напряжении 2,8 В.из-за самосветовых характеристик OLED, не требует подсветки, поэтому имеет преимущества ультратонкой конструкции кузова и низкого энергопотребления.и они подходят для различных условий окружающей средыКроме того, 0,49-дюймовый OLED-дисплей использует метод подключения FPC, что облегчает прямую сварку на PCB без необходимости в соединителях.
0.49-дюймовые OLED-продукты очень подходят для устройств с строгими требованиями к пространству из-за их компактного размера и высокого разрешения. Они широко используются в умных часах, устройствах мониторинга здоровья,малые экраны для промышленных систем управления, портативные игровые консоли и другие случаи, требующие небольших и эффективных экранов.49-дюймовые OLED-продукты стали одним из предпочтительных решений для современных небольших дисплеев из-за их уникальных технологических преимуществ и широкого потенциала примененияС развитием технологий и расширением рынка мы можем ожидать, что такие продукты будут играть более важную роль в будущих умных и электронных устройствах.
Особенности
Рисунок продукта
Определение пин интерфейса
| Пин No. | Символ | I/O | Функция |
| Электроснабжение | |||
| 8 | VDD | П |
Энергоносители логики |
| 7 | ВСС | П |
Основа логической схемы |
| 14 | ВКК | П |
Силовое питание для панели OEL |
| Водитель | |||
| 12 | IREF | Я... |
Текущая ссылка на регулировку яркости |
| 13 | VCOMH | О |
Выход напряжения высокий уровень для сигнала COM. Этот пин является входным пин для высокого уровня напряжения выхода для сигналов COM. |
| Преобразователь постоянного тока/ постоянного тока | |||
|
|
|
|
Электрическое питание для цепи преобразователя постоянного тока/ постоянного тока |
|
3/4 |
C1P/C1N |
Я... | Положительный конец летящего инвертирующего конденсатора отрицательный конец летящего конденсатора повышающего давления между терминалами требуются конденсаторы зарядного насоса.Они должны плавать, когда преобразователь не используется. |
| Интерфейс | |||
|
|
|
|
Перезагрузка питания для контроллера и водителя |
| 10 | SCL | Я... |
Сигнал данных шины I2C |
| 11 | SDA | I/O |
Сигнал данных шины I2C |
| Резерв | |||
|
6 |
VBREF |
- |
NC |
Характеристики оптики
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица | |
|
Яркость (VCC поставляется извне) |
Лбр | Примечание 5 | 160 | - | - | cd/m2 | |
|
Яркость (VCC генерируется внутренним DC/DC) |
Лбр | Примечание 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Контраст в темной комнате | КР | - | 2000:1 | - | |||
| Угол обзора | - | Свободный | - | степень | |||
Характеристики постоянного тока
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица | |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
Напряжение питания для дисплея (Поставляется извне) |
ВКК |
Примечание 5 (Внутренний постоянный ток / постоянный ток отключен) |
7.0 | 7.25 | 7.5 | V | |
| Напряжение питания для постоянного/ постоянного тока | VBAT | Внутреннее включение постоянного тока / постоянного тока | 3.3 | - | 4.2 | V | |
| Напряжение питания для отображения (генерируемое внутренним постоянным током/ постоянным током) | ВКК |
Примечание 6 (Внутренний постоянный ток/постоянный ток включен) |
7.0 | - | 7.25 | V | |
| Вклад высокого уровня | ВИЧ | IOUT = 100μA, 3,3 МГц | 0.8×VDD | - | VDD | V | |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | VDD | V | |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.1×VDD | V | |
| Рабочий ток для VDD | IDD | - | 180 | 300 | μA | ||
| Рабочий ток для ВЦК (ВЦК, подаваемый извне) |
МКК |
Примечание 7 |
- |
5 |
10 |
mA |
|
| Рабочий ток для VBAT (VCC, генерируемый внутренним DC/DC) | IBAT |
Примечание 8 |
- |
10 |
15 |
mA |
|
| Текущий режим покоя для VDD | ИДД, СНИМ | - | 1 | 5 | μA | ||
| Текущий режим покоя для VCC | ICC, СЛЕП | - | 2 | 10 | μA | ||

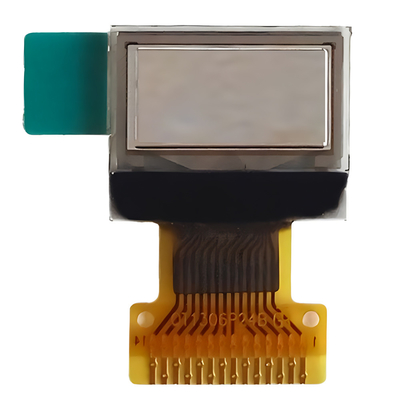

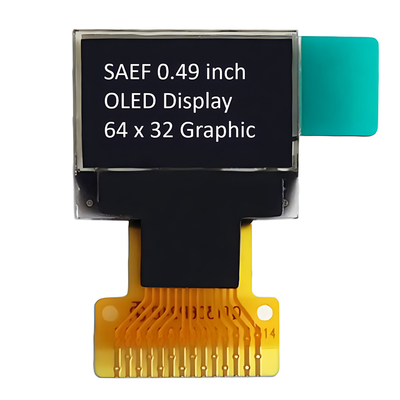

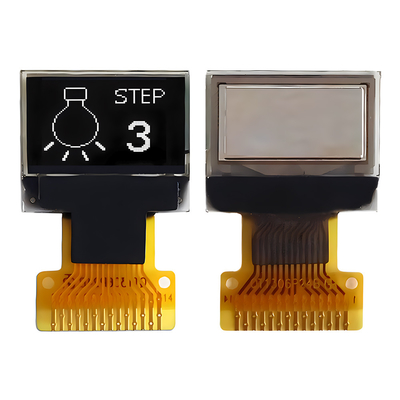

Изображение продукта
Содержание испытаний надежности
| Положение | Условия | Критерии | |
| Операция при высоких температурах | 70°C, 240 часов |
Оперативные функции работают. |
|
| Работа при низкой температуре | -40°C, 240 часов | ||
| Хранение при высокой температуре | 85°C, 240 часов | ||
| Хранение при низкой температуре | -40°C, 240 часов | ||
| Работа при высокой температуре/влажности | 60°C, 90% RH, 120 часов | ||
| Тепловой удар |
-40°C <==> 85°C, 24 цикла 60 минут |
||
