Подробная информация о продукте:
|
| Продукт: | 5-дюймовый IPS TFT с CTP | Резолюция: | 720x1280 точек |
|---|---|---|---|
| Интерфейс: | Мипи | Сенсорный экран: | Pcap |
| Направление просмотра: | IPS Все углы зрения | Структура PCAP: | ГФФ |
| Регулятор LCD: | ST7703 | Контроллер CTP: | GT911 |
| Размер защитного прозрачного стекла: | Настраиваемый | Пин-номер: | 30 штифтов |
| Соединение: | ZIF FPC | Поверхностная яркость: | 350 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 5-дюймовый TFT дисплей,GT911 Капацитивный сенсорный экран,IPS Full View TFT дисплей |
||
5 дюймовый емкостной сенсорный экран TFT LCD
Особенности
| Положение | Спецификация | Единица |
| Размер экрана | 5.0 | дюйм |
| Количество пикселей | 720RGB ((H) x1280 ((V) | Пиксели |
| Область отображения | 62.10 ((H) x110.40 ((V) | мм |
| Пиксельный пич | 0.0945 ((H) x0.0945 ((V) | мм |
| Размер контуры | 78.56х135.65х2.95 | мм |
| Расположение пикселей | Вертикальная полоса RGB | - Я не знаю. |
| Режим отображения | Обычно черный. | - Я не знаю. |
| Направление обзора (око) | Все | - Я не знаю. |
| Отображение цвета | 262K | - Я не знаю. |
| Просветительность ((cd/m2) | 350 | нит |
| Соотношение контраста | 800:1 | - Я не знаю. |
| Интерфейс | MIPI | |
| Заднее освещение | Тип светодиодного бокового света | - Я не знаю. |
| IC LCM | ST7703 | |
| IC CTP | GT911 | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
Очертание контуры
Определение пин интерфейса
| Пин-но. | Символ | Функция |
| 1 | NC | NC |
| 2 | LEDK | Светодиодный задний свет ((Катодный) |
| 3 | NC | NC |
| 4 | LEDA | Светодиодный задний свет ((Анод) |
| 5 | NC | NC |
| 6 | ГНД | Земля |
| 7 | MIPI_D0N | Дифференциальные данные MIPI DSI |
| 8 | MIPI_D0P | Дифференциальные данные MIPI DSI |
| 9 | ГНД | Земля |
| 10 | MIPI D1N | Дифференциальные данные MIPI DSI |
| 11 | MIPI D1P | Дифференциальные данные MIPI DSI |
| 12 | ГНД | Земля |
| 13 | MIPI_CLN | Дифференциальные часы MIPI DSI |
| 14 | MIPI_CLP | Дифференциальные часы MIPI DSI |
| 15 | ГНД | Земля |
| 16 | MIPI D2N | Дифференциальные данные MIPI DSI |
| 17 | MIPI D2P | Дифференциальные данные MIPI DSI |
| 18 | ГНД | Земля |
| 19 | MIPI_D3N | Дифференциальные данные MIPI DSI |
| 20 | MIPI_D3P | Дифференциальные данные MIPI DSI |
| 21-22 | ГНД | Земля |
| 23 | NC | NC |
| 24 | ГНД | Земля |
| 25 | ТЭ | Сигнал синхронизации кадров |
| 26 | Перезагрузка | Внешний вход для сброса |
| 27 | IOVCC ((1,8 В) | Силовое питание 1,8 В |
| 28 | VDD ((2,8В) | Силовое питание 2,8 В |
| 29-30 | ГНД | Земля |
Определение пин CTP
| 1 | РСТ | Перезагрузка сенсорного экрана |
| 2 | SDA | Сигнал данных с сенсорного экрана |
| 3 | SCL | Сигнал часов с сенсорного экрана |
| 4 | INT | Сигнал прерывания сенсорного экрана |
| 5 | VDD ((2,8В) | Силовое питание 2,8 В |
| 6 | ГНД | Земля |
Оптическая спецификация
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Белая светимость (Центр) | Лв. |
Θ=0 Нормально Просмотр Угол IBL=40mA |
- Я... | 350 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 10 | 15 | мс | ||
| Соотношение контраста | КР | 640 | 800 | - Я... | - Я... | ||
|
Цвет Хроматичность (CIE1931) |
белый | Wx | 0.283 | 0.303 | 0.323 | ||
| Уай | 0.303 | 0.323 | 0.343 | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 80 | - Я... | |
| ΘR | - Я... | 80 | - Я... | ||||
|
Вер |
ТУ | - Я... | 80 | - Я... | |||
| ΘD | - Я... | 80 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | - Я... | 70 | - Я... | % | |
| Направление оптического обзора | Все | ||||||
Характеристики TFT LCD
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | 1.65 | 1.8 | 3.3 | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Электрический ток | IL | - | 30 | 40 | mA |
| Напряжение светодиода | VL | - | 16.8 | 19.2 | V |
| Время эксплуатации светодиода | Ч. | - | 20000 | 40000 | Час |

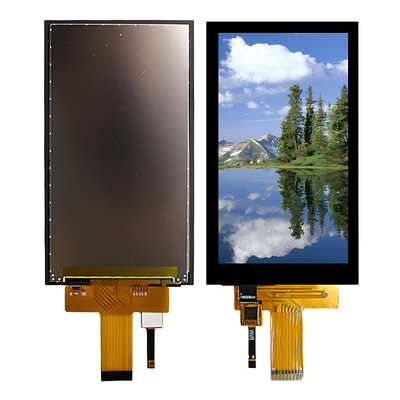

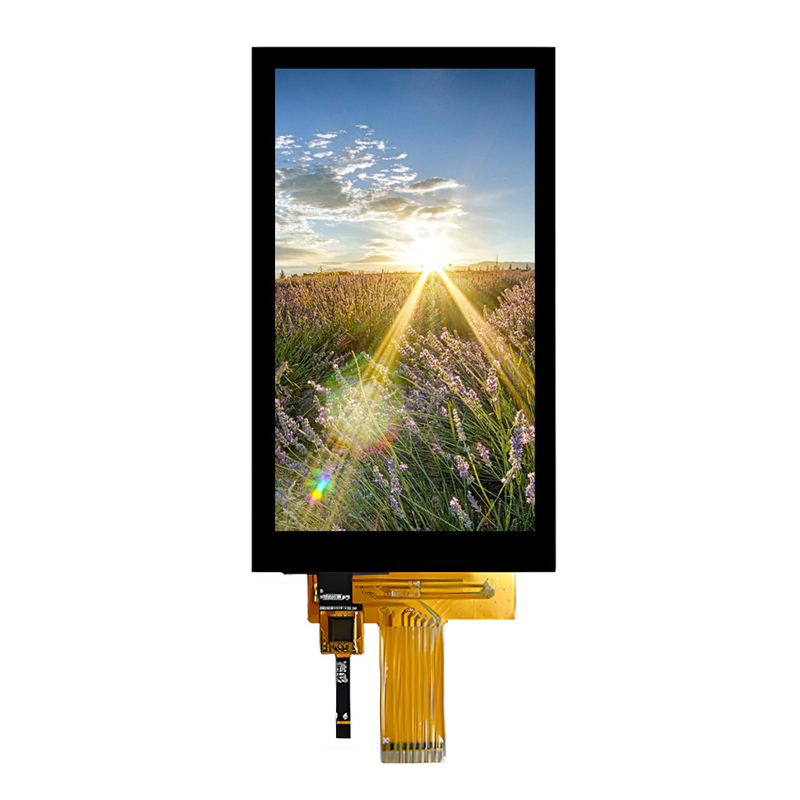

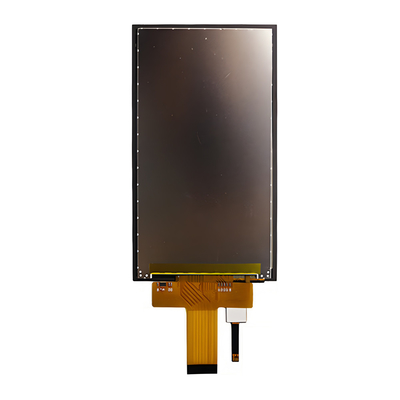

Изображение продукта
Устройства и сертификаты
