Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый I2C OLED 4 булавки | Резолюция: | пикселы 128x64 |
|---|---|---|---|
| Структура: | COG OLED + PCB | Интерфейс: | I2C необязательно |
| сенсорный экран: | Можно настроить | Направление просмотра: | Все углы зрения (85/85/85/85) |
| Очертание Дим.: | 24.7 × 27 (мм) (размер PCB) | Соединение: | Штыри металла |
| Пин-номер: | 4 штыря | Операционная температура.: | -40°C до +85°C |
| Продолжительность: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 12864 Модуль OLED дисплейной платы,модуль дисплея 128x64 OLED,0.96 дюймовый OLED дисплейный модуль |
||
SFOM096YZ4-12864WB-02 Спецификация.pdf

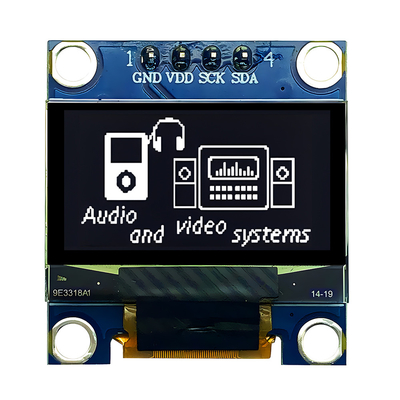

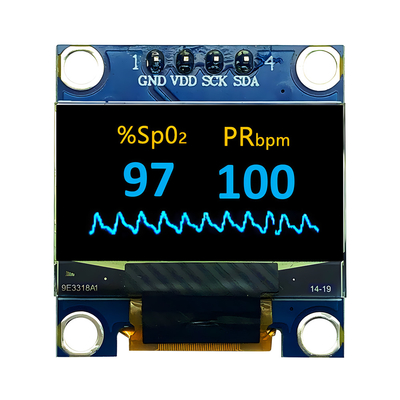

0.96 дюймовый OLED интерфейс I2C Введение продукта
0,96 дюймовый модуль I2C представляет собой небольшой OLED-модуль дисплея, широко используемый в различных электронных устройствах.96-дюймовый модуль OLED I2C стал идеальным дисплейным решением в электронных продуктах из-за его превосходных характеристик дисплея и низкого расхода энергии.
Код продукции:SFOM096YZ4-12864WB-02
Размер экрана: 0,96 дюйма
Разрешение: 128x64 пикселя
Угол обзора: более 160 °
Цветовые варианты: желтый синий, белый, синий
Потребность в питании: 3V/5V
Тип сигнала: цифровой сигнал, поддерживает I2C связь
Определения пин: GND, VDD, SCK, SDA
Диапазон рабочей температуры: от -40 °C до 85 °C (промышленный класс)
Потребление энергии: около 0,08 Вт при полном освещении, около 0,06 Вт
Сам 0,96-дюймовый OLED имеет технологию самосветения, которая не требует подсветки. Каждый пиксель излучает свет независимо, обеспечивая более четкий эффект отображения.96-дюймовые OLED имеют чрезвычайно низкое потребление энергии, что делает его особенно подходящим для портативных устройств с батарейным питанием. Он обладает характеристикой высокого контраста, обеспечивая пользователям отличный визуальный опыт.3V и 5V логические уровниПоддерживает интерфейс I2C, только два кабеля интерфейса данных необходимы для завершения передачи данных и управления.96-дюймовый OLED широко используется в умных домах в качестве экрана отображения статуса для умных устройств, а также умные носимые устройства для отображения информации, такой как время и данные о состоянии здоровья; и отображения ключевых параметров и т. д. в промышленных инструментах и промышленной автоматизации.
Особенности
| Продукт | 0.96 дюймовый OLED I2C интерфейс |
| Номер модели | SFOM096YZ4-12864WB-02 |
| Схема вождения | Обязанность 1/64 |
| Направление обзора | Все точки зрения |
| Управляющий модуль | SSD1315 |
| Напряжение питания | 3.0В |
| ВКК | 12.0В |
| Интерфейс | IIC |
| Размер модуля | 24.70 (L) x27.0 (W) мм (размер PCB) |
| Область наблюдения | 22.74 ((L) x 11.86 (W) мм |
| Активная зона | 21.74 (L) x 10.86 (W) мм |
| Конечная точка | 00,154 (W) x 0,154 (H) мм |
| Размер точек | 0.17 ((W) x 0.17 ((H) мм |

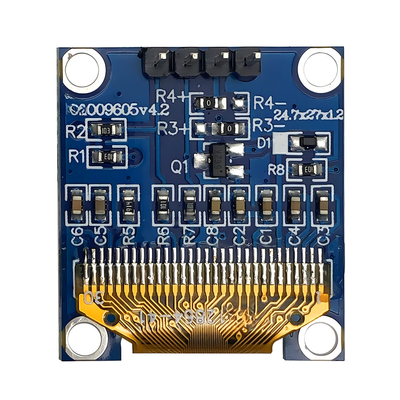

Очертание контуры

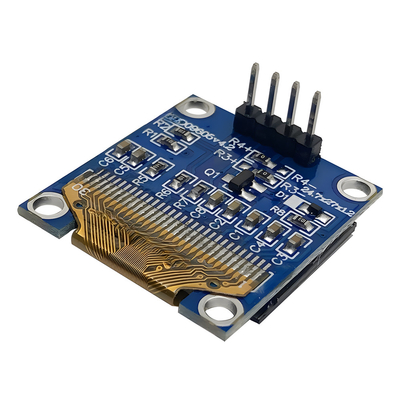

Определение пин интерфейса
| - Нет, нет. | Символ | Описания |
| 1 | ГНД | Основа логической схемы |
| 2 | VDD | Энергоносители логики |
| 3 | SCK | Серийный вход часов. |
| 4 | SDA | Серийный ввод данных. |
Характеристики оптики
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица | |
|
Яркость (VCC поставляется извне) |
Лбр | Примечание 5 | 90 | - | - | cd/m2 | |
|
Яркость (VCC генерируется внутренним DC/DC) |
Лбр | Примечание 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Контраст в темной комнате | КР | - | 2000:1 | - | |||
| Угол обзора | - | Свободный | - | степень | |||
0.96 дюймовый OLED интерфейс I2C
Содержание испытаний надежности
| Положение | Условия | Критерии | |
| Операция при высоких температурах | 70°C, 240 часов |
Оперативные функции работают. |
|
| Работа при низкой температуре | -40°C, 240 часов | ||
| Хранение при высокой температуре | 85°C, 240 часов | ||
| Хранение при низкой температуре | -40°C, 240 часов | ||
| Работа при высокой температуре/влажности | 60°C, 90% RH, 120 часов | ||
| Тепловой удар |
-40°C-> 85°C, 24 цикла 60 минут |
||
