Подробная информация о продукте:
|
| Продукт: | 6.2 дюйма RGB TFT | Резолюция: | пикселы 1024x600 |
|---|---|---|---|
| Модель No.: | SFTO620BH-7180AN | Поверхностная яркость: | 1000 cd/m2 (ниты) |
| Сенсорный экран: | Без | Направление просмотра: | IPS, полный угол обзора |
| Пин-номер: | 50 штифтов | Соединение: | ZIF |
| Интерфейс: | Биты RGB 24 | Срок службы светодиодов: | 40,000 часов |
| Размер контуры: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (мм) | Верхняя часть:: | -30°C к +80°C |
| Активная зона: | 137.47 ((W) x 77.23 ((H) (мм) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1000-нитовый промышленный TFT дисплей,Промышленный RGB TFT дисплей,6.2 дюймовый промышленный TFT дисплей |
||
** Загрузка таблицы данных **
6.2 дюйм 1024 * 600 IPS TFT LCD RGB интерфейс Введение продукта
RGB интерфейс - это традиционный параллельный интерфейс. Он передает сигналы красных, зеленых и синих цветовых каналов отдельно,и отображает изображение путем синтеза сигналов этих трех каналов. RGB интерфейс обладает характеристиками стабильной передачи сигнала и точной цветовой репродукции. Он подходит для приложений с высокими требованиями к цвету, такими как промышленный дизайн,рекламный дисплейСтоимость интерфейса RGB относительно низкая, и есть много сигнальных линий, которые могут обеспечить больше сигналов управления и облегчить соединение с различными устройствами управления.
Эта модель SFTO620BH-7180AN оснащена 6,2-дюймовым диагональным RGB дисплеем интерфейса, матрицей с точками 1024 * 600 и технологией IPS,позволяя пользователям получать идеальный визуальный опыт под разными углами.Его рабочее напряжение составляет всего 3V-3.6V, с типичным напряжением 3,3V и яркостью поверхности 1000nits.Пользователи могут добавить RTP или CTP на экран дисплея, чтобы улучшить эффект взаимодействия человека и компьютера.
|
Характеристики
|
Размер | 6.2 дюйма |
| Резолюция | 1024 ((горизонтальный) * 600 ((вертикальный) | |
| Интерфейс | 24-битный RGB | |
| Тип соединения | Коннектор | |
| Глубина цвета | 16.7M | |
| Тип технологии | a-Si | |
| Пиксельное расстояние (мм) | 0.13425х0.12872 | |
| Конфигурация пикселей | Вертикальная полоса RGB | |
| Режим отображения | Обычно черный. | |
| Ключевой модуль для ЖК-диспетчеров | - | |
| Направление просмотра | IPS, все углы обзора | |
| Направление инверсии серой шкалы | Все | |
|
Механические
|
LCM (W x H x D) (мм) | 143.37*87.13*2.56 |
| Активная площадь ((мм) | 137.472 на 77.232 | |
| С/без TSP | Без TSP | |
| Масса (г) | ТБД | |
| Номера светодиодов | 20LED |

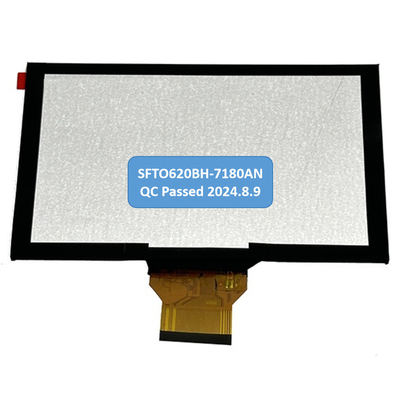

6.2 дюйм 1024*600 IPS TFT LCD RGB интерфейс Рисунок продукта
Описание интерфейса
| - Нет, нет. | Символ | Функция |
| 1,2 | VLED+ | Мощность для светодиодного подсветки (анода) |
| 3,4 | ВЛЕД- | Мощность для светодиодного подсветки (катода) |
| 5 | ГНД | Силовое заземление |
| 6 | NC | Не подключается |
| 7 | DVDD | Цифровая сила |
| 8 | NC | Не подключается |
| 9: | DE | Сигнал "Включить данные". |
| 10 | ВСД | Вертикальный синхронный вход, отрицательная полярность |
| 11 | СДВ | Горизонтальный синхронный вход, отрицательная полярность |
| 12-19 | B7-R0 | Синие данные |
| 20-27 | G7-G0 | Зеленые данные |
| 28-35 | R7-R0 | Красные данные |
| 36 | ГНД | Земля |
| 37 | DCLK | Сигнал переключения |
| 38 | ГНД | Экран включен/выключен |
| 39 | SHLR | Управление дисплеем слева или справа |
| 40 | UPDN | Управление дисплеем вверх / вниз |
| 41 | NC | Не подключается |
| 42 | NC | Не подключается |
| 43 | VPP | Мощность OTP ((+7,8В) |
| 44 | RSTB | Global reset pin. Active low to enter reset state.OTP reset Предлагается подключить с помощью схемы RC reset для стабильности. Обычно тянуть высоко. (R=10KΩ, C=1μF) |
| 45 | SCL | OTP Ввод серийного часа |
| 46 | NC | Не подключается |
| 47 | NC | Не подключается |
| 48 | ГНД | Силовое заземление |
| 49 | SDA | OTP Ввод серийных данных |
| 50 | CS | ОТП Чип выберите пин |
Абсолютные максимальные рейтинги
| Положение | Символ | МИН | Максимум | Единица |
| Напряжение питания | VDD | -Нет.3 | 5.0 | V |
| Входное сигнальное напряжение | Вино | -Нет.3 | ВДД+0.3 | V |
| Логическое выходное напряжение | VOUT | -Нет.3 | ВДД+0.3 | V |
| Операционная температура | TOPR | -30 | 80 | °C |
| Температура хранения | TSTG | -30 | 80 | °C |
Заднее освещение
| Положение | Символ | МИН | Тип | Максимум | Единица |
| Электрический ток | Если | - | 100 | - | mA |
| Потребление энергии | - | - | мВт | ||
| Напряжение светодиода | VF | - | 24 | - | V |
| Время службы светодиодов | WBL | 25000 | - | Ч. |
Оптические характеристики
| Положения | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Угол обзора |
θT |
Центр CR≥10 |
- | 80 | - |
Степень. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Соотношение контраста | КР | Θ = 0 | 800 | 1000 | - | - | |
| Время ответа | В тоннах | 25.C | - | 30 | 35 | мс | |
| ТОФФ | - | - | - | ||||
|
Хроматичность |
Белый | XW |
Заднее освещение включено |
- | 0.309 | - | - |
| И.В. | - | 0.347 | - | - | |||
| Красный | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| Зеленый | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| Синий | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Однородность | У | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Просветительность |
Л |
800 | 900 | 1100 | |||

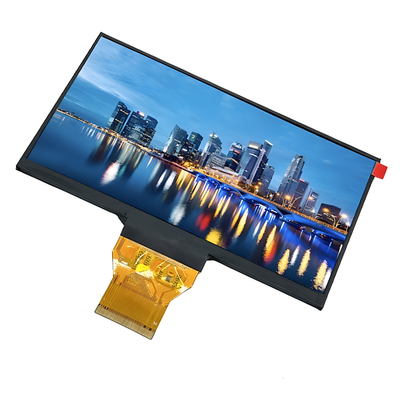

6.2 дюйма 1024*600 IPS TFT LCD RGB интерфейс Изображение продукта
Экологические / испытания надежности
| Нет, нет. | Испытательный пункт | Состояние | Примечания |
|
1 |
Операция при высоких температурах |
Ts= +80°C, 240 часов |
Примечание 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Работа при низкой температуре | Ta= -30°C, 240 часов | Примечание 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Хранение при высокой температуре | Ta= +80°C, 240 часов | IEC60068-2-2 GB2423. 2-89 |
| 4 | Хранение при низкой температуре | Ta= -30°C, 240 часов | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Хранение при высокой температуре и влажности | Ta= +60°C, 90% RH max, 160 часов |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
Тепловой удар (недействительность) |
-30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов |
Начнем с холода. температура, заканчивается высокая температура IEC60068-2-14, GB2423.22-87 |
|
7 |
Электростатический разряд (операция) |
C=150pF, R=330 Ω, 5 баллов/панель Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5 время; (среда: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Вибрация (неоперация) |
Диапазон частот: 10 ~ 55 Гц, удар: 1.mm Стрелка: 10Hz~55Hz~10Hz 2 часа в каждом направлении X.Y.Z. (состояние упаковки) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Удар (недействительность) |
60G 6ms, ± X, ± Y, ± Z 3 раза в каждом направлении |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Испытание упаковки |
Высота: 80 см, один угол, три края, 6 поверхностей |
IEC60068-2-32 GB/T2423.8-1995 |
