Подробная информация о продукте:
|
| Продукт: | 10,3 дюйма TFT+PCB | ПХБ: | ПКБ с 7-главными булавками |
|---|---|---|---|
| Резолюция: | точки 240x240 | Стекло покрытия: | Настраиваемый |
| Направление просмотра: | IPS Свободный угол обзора | Интерфейс: | SPI-интерфейс |
| Пин-номер: | 7 штырей | Соединение: | Заголовочный пин |
| Поверхностная яркость: | 250 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | 1.3" TFT LCD дисплей,240x240 TFT ЖК-дисплей,Модуль экрана с ЖК-дисплеем SPI |
||
1.3-дюймовый TFT LCD модуль, 240x240 IPS 65K Full Color 3.3V с интерфейсом SPI,
51 STM32 Ar duino Рутины для самодельного изготовления
SPI в серийный чип - это многофункциональный чип, который может преобразовывать сигналы интерфейса SPI в серийные сигналы, которые могут быть использованы для подключения внешних устройств и достижения связи с ними.SPI на чипы серийных портов имеют преимущества высокоскоростной передачи, низкое потребление энергии и простота использования, и может использоваться в таких сценариях применения, как компьютерное оборудование, бытовые приборы и промышленное управление.
Этот 1,3-дюймовый модуль TFT LCD-дисплея представляет собой 7-контактный экран с серийным разъемом SPI. Этот TFT-дисплей обеспечивает полупроводниковый переключатель для каждого пикселя, который напрямую управляется импульсами.Поэтому, каждый узел относительно независим и может быть непрерывно управляемым, что не только улучшает скорость ответа дисплея, но и позволяет точно контролировать.Размер точки отображения 240 * 240, и имеет два режима отображения: горизонтальный дисплей и вертикальный дисплей. Направление отображения можно регулировать. Рабочее напряжение этого модуля составляет 3,3 В;Драйвер IC ST7789 с площадью дисплея 23.4 * 23.4 мм; размер модуля TFT: 27.5 * 39 мм.
Особенности
| Положение |
Содержание |
| Номер части | SFTM130JY-7181AN |
| Размер ЖК | 1.3 дюйма (диагональ) |
| Режим отображения | Обычно черный |
| Резолюция | 240 ((H) RGB x 240 ((V) |
| Пунктная высота | 00,0975 (H) x 0,0975 ((V) мм |
| Активная зона | 23.4 ((H) x 23.4 (V) мм |
| Размер модуля | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) мм |
| Цветовая композиция | RGB Вертикальная полоса |
| Интерфейс | ППИ |
| Диск IC | СТ7789 |
| Просветительность | 250 (TYP) cd/m2 |
| Направление просмотра | Весь вид, IPS |
| Подсветка | 2 белые светодиоды |
| Операционная температура. | -20°C ~ + 70°C |
| Температура хранения. | -30°C~+80°C |
| Вес | ТБД |
Очертание контуры
Определение фиксатора
| Нет, нет, нет. | Имя | I/O | Описание |
| 1 | ВКК | П | Силовое питание для чипа, DC 3.3-5V |
| 2 | ГНД | П | Земля |
| 3 | SCL | Я... | Серийный часовник (SPI) |
| 4 | SDA | I/O | Пин серийных данных (SPI) |
| 5 | RES# | Я... | Перезагрузить входный сигнал. |
| 6 | DC | Я... | Данные / командный пин, SPI Choice / Command Choice |
| 7 | BLK | Я... | Контроль подсветки, по умолчанию плавающий, низкий уровень отключения |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
20 |
- Я... |
mA |
| Время эксплуатации | - Я... | - Я... | 40000 |
- Я... |
Часы |
Оптические характеристики
| Положение | Символ | Условия измерения | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Время ответа | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | - | 80 | - |
Уровень |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Соотношение контраста | КР | - | 25 oC | 800 | - | - | |
| Цвет координаты CIE | Белый | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Красный | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Зеленый |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Синий |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Проницаемость (с поляризатором) | 4. 18 | 4.65 | % | ||||

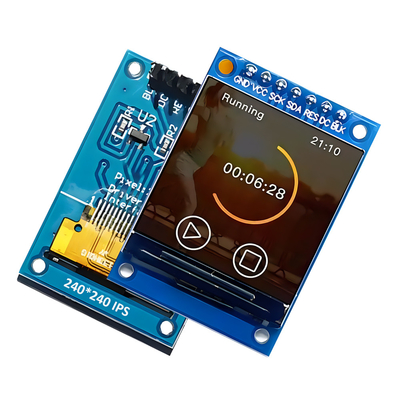

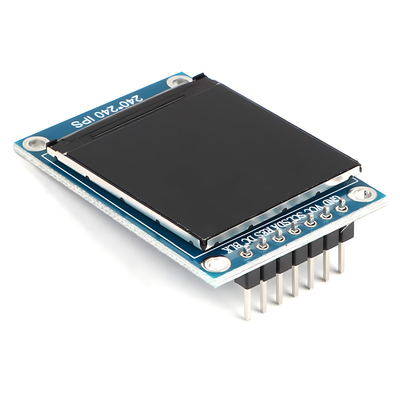

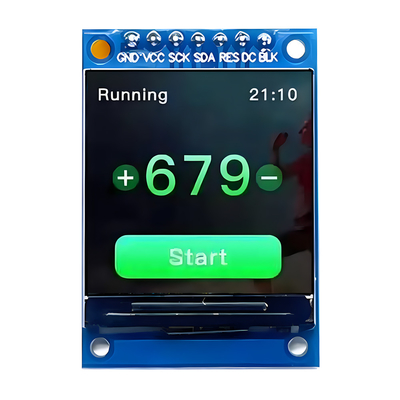

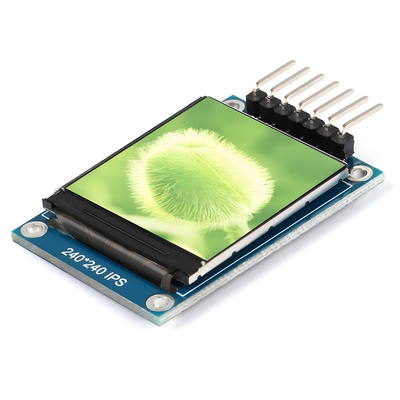

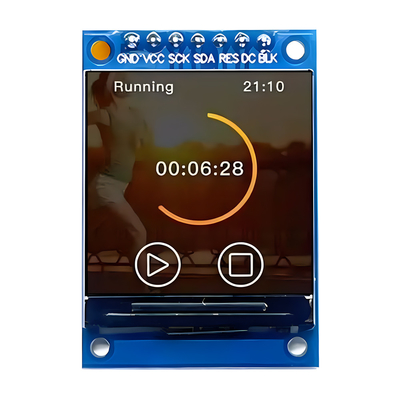

Изображение продукта
Проверка надежности
| Испытательный пункт |
Условия испытания |
Проверка после испытания |
| Операция при высоких температурах | 85°C в течение 96 часов |
После завершения испытания исследуемые образцы LCD должны быть помещены в обычную температуру и влажность помещения в течение 2-4 часов или более до функциональной и визуальной проверки.Не допускается наличие в образцах следующих дефектов:: 2Каждый испытуемый модуль может быть использован только для одного из испытательных проектов. |
| Работа при низкой температуре | -30°C в течение 96 часов | |
| Хранение при высокой температуре | 85°C в течение 96 часов | |
| Хранение при низкой температуре | -30°C в течение 96 часов | |
| Работа при высокой температуре Работа при влажности | 60°C, 90% RH в течение 72 часов | |
| Тепловой удар | -10°C ((30 мин) ~+25°C ((5 мин) ~ +60°C ((30 мин) в течение 10 циклов | |
| Испытание вибрации (без операции) |
Частота: 10 ~ 55 Гц Амплитуда:1.0 мм Время просмотра: 11 мин. Срок испытания: 6 циклов для каждого направления X, Y, Z |
|
| Испытание статического электричества | Прикосновение ±4КВ, воздушное прикосновение ±8КВ |
