Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый TFT LCD | Сенсорный экран: | Без |
|---|---|---|---|
| Резолюция: | точки 240x240 | Стекло покрытия: | Настраиваемый |
| Направление просмотра: | IPS, все углы зрения | Интерфейс: | SPI-интерфейс |
| Пин-номер: | 10 ШТЫРЕЙ | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 250 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | SPI интерфейс квадратный ЖК-дисплей,240*240 точек квадратный ЖК-дисплей,Дисплей LCD квадрата 1 |
||
IPS TFT 1,54 дюйма, SPI TFT LCD 1,54 дюйма Введение продукта
Квадратный дисплей - это специальный ЖК-продукт с соотношением сторон 1:1Квадратные экраны постепенно привлекают внимание людей, с ультратонким общим размером, высокой яркостью,длительный срок службы дисплеяSAEFDISPLAY может предоставить квадратные дисплеи размером 0,85", 1,3", 1,33", 1,4", 1,44", 1,54", 3,95", 4" и 7,6", которые чаще используются в портативных устройствах,умные домашние устройства, и другие специальные среды установки.
SFTO154JY-7166AN представляет собой цветный квадратный TFT LCD дисплей с диагональю 1,54 дюйма и разрешением 240x240.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля SFTO154JY-7166AN составляет 31,52 x 33,72 мм, а размер активной площади - 27,72 x 27,72 мм. Он управляется ST7789P3, с диапазоном напряжения логического питания от 3,0 В до 3,6 В.
Этот квадратный TFT LCD может работать в диапазоне температуры от -20 °C до +70 °C, а диапазон температуры хранения - от -30 °C до +80 °C.SFTO154JY-7166AN может быть оснащен новым резистивным сенсорным экраном (RTP) или емкостным сенсорным экраном.
Особенность
| Положение | Спецификация | Единица |
| Режим отображения | Обычно черный, передающий. | / |
| Направление просмотра | Все | / |
| Цвета | 262K | / |
| Диск IC | СТ7789 | / |
| Тип интерфейса | 4 SPI провода | / |
| Размерный очертание | 31.52 ((W) х 33.72 ((H) х 1.94 ((T) |
мм |
| Активная область ЖК-дисплея | 27.72 ((W) х 27.72 ((H) |
мм |
| Резолюция | 240 RGB ((H) x 240 ((V) | пиксели |
| Пиксельный диапазон | 0.1155 ((W) x 0.1155 ((H) |
мм |

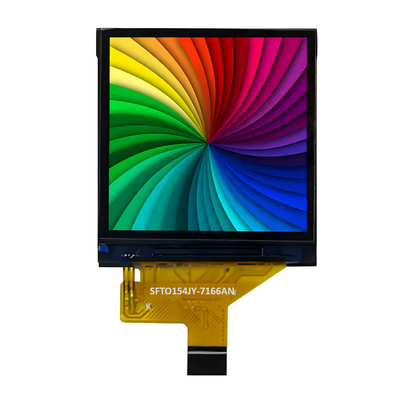

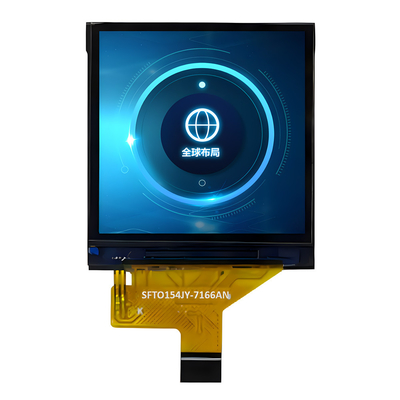

IPS TFT 1,54 дюйма, SPI TFT LCD 1,54 дюймаРисунок продукта
Определение фиксатора
|
- Нет, нет. |
Символ | Описание |
| 1 | ГНД | Земля |
|
2 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 3 | CS |
Чип выбирает пин (("Низкий" включен) |
| 4 | SCL | Серийный часовник |
| 5 | SDA | Ввод / выход серийных данных |
| 6 | Перезагрузка | Пин LCM Reset |
| 7 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 8 | ГНД | Земля |
| 9 | LEDA | Анод подсветка |
| 10 | LEDK | Катод подсветка |
Максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
| Просветительность |
- Я... |
250 |
- Я... |
Cd/m2 |
Оптические спецификации
| Параметр | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица | ||
|
Диапазон угла обзора |
Горизонтальные | Θ3 |
CR>10 |
75 | 80 | - | Дег. | |
| Θ9 | 75 | 80 | - | Дег. | ||||
| Вертикальный | Θ12 | 75 | 80 | - | Дег. | |||
| Θ6 | 75 | 80 | - | Дег. | ||||
| Соотношение контраста |
КР |
Θ = 0 |
700 |
900 |
- |
- |
||
| Трансмиссивность | Тр |
- |
4.6 | 5.4 |
- |
% | ||
| Цветовая гамма |
CG |
- |
45 |
50 |
- |
% | ||
|
Репродукцияв цвете |
Красный |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ры | 0.300 | 0.282 | 0.660 | - | ||||
|
Зеленый |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Ги | 0.514 | 0.544 | 0.574 | - | ||||
|
Синий |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| От: | 0.125 | 0.155 | 0.185 | - | ||||
| Белая хроматика | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Уай | 0.304 | 0.334 | 0.364 |
- |
||||
| Время ответа | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
мс |
||

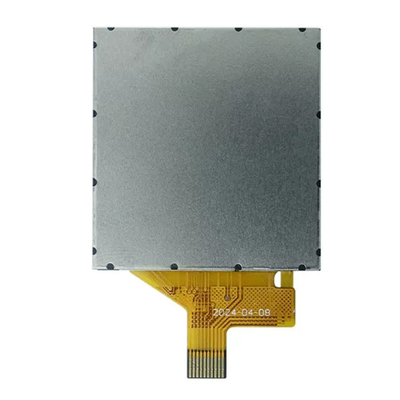

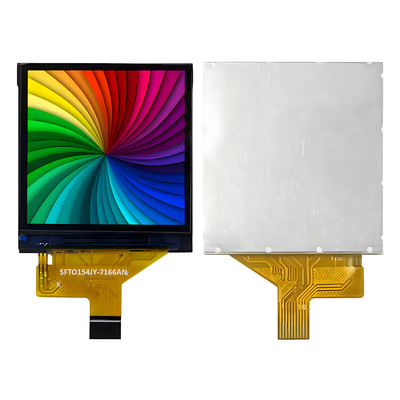

IPS TFT 1,54 дюйма, SPI TFT LCD 1,54 дюймаИзображение продукта
Условия испытания надежности
| Нет, нет. |
ИТМ |
Условия | Критерий |
|
1 |
Высокая температура(Испытание без эксплуатации) |
80°C*240 часов |
Нет дефекта Функция работы при комнатной температуре Допустимо (.IDD LCM до и после испытания должна соответствовать спецификации
|
|
2 |
Низкая температура(Испытание без эксплуатации) |
-30°C*240 часов |
|
|
3 |
Испытание без работы при высокой температуре/влажности |
60°C*90%RH*240Hrs | |
|
4 |
Работа при высоких температурах Испытание
|
70°C*240 часов |
|
|
5 |
Работание при низкой температуреИспытание |
-20°C*240 часов |
|
| 6 | Испытание теплового удара | -20 °C ((30 мин) <>70 °C ((30 мин) * 10ЦИКЛОВ |
