Подробная информация о продукте:
|
| Продукт: | OLED дисплей 1,5 дюйма | Резолюция: | 128 x 128 |
|---|---|---|---|
| Тип стекла: | OLED | Оптики: | Все углы зрения 80/80/80/80 |
| Интерфейс: | I2C, SPI, 6800, 8080 Необязательно | Очертание Дим.: | 33.9 (W) x 37.3 (H) x 1.45 (T) мм |
| Активная зона: | 260,86 (W) x 26,86 (H) мм | рабочая температура: | -30°C к +80°C |
| Пин-номер: | 25 штифтов | Контроллер: | SH1107 или эквивалентный |
| Режим управления: | 1/128 Рабочий цикл | Коннектор: | COG+FPC |
| Соотношение контраста: | 2000: 1 (Контраст тёмной комнаты) | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.5 дюймовый OLED дисплейный модуль,Модуль дисплея OLED 128x128,SPI интерфейс OLED дисплейный модуль |
||

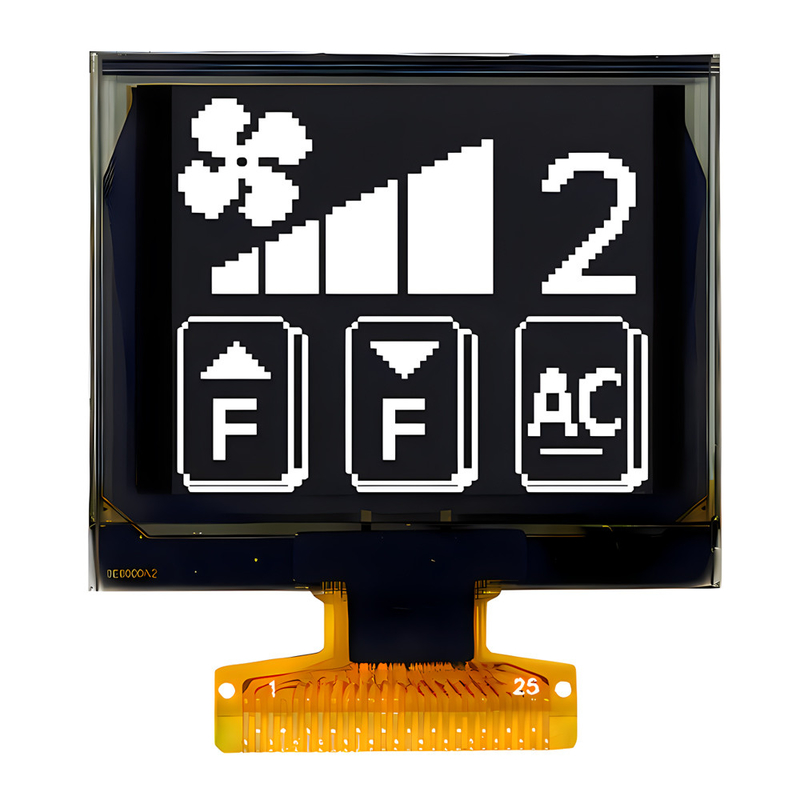

1.5 дюймовый OLED, 128x128 точек 1,5 дюймовый OLED дисплей Введение продукта
SAEF Technology SFOS150JY-7175AN представляет собой 1,5-дюймовый OLED (органический светоизлучающий диод) дисплей с разрешением 128x128 точек.поддерживает 8-битные 6800 и 8080SAEF предоставляет ZIF FPC и Hotbar версии для клиентов, чтобы выбрать подходящий модуль для вашего приложения.
SFOS150JY-7175AN представляет собой OLED-дисплей с структурой COG. Этот OLED-модуль легкий, маломощный и очень тонкий, он подходит для стенных / счетчиков устройств, домашних приложений, POS-системы, облачных / IoT-систем,ручные приборы, интеллектуальные технологические устройства, энергетические системы, автомобильные, коммуникационные системы, медицинские приборы и т. д. Модуль OLED может работать при температуре от -30°C до +80°C;температура хранения составляет от -40°C до +85°C.
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий спектр OLED-модулей дисплея в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,91 "OLED-дисплей, 0,95" OLED, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,91 "OLED-дисплей, 0,95" OLED-дисплей, 0,99" OLED-дисплей, 0,99" OLED-дисплей, 0,99" OLED-дисплей, 0,99" OLED-дисплей.96-дюймовый OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
Физические данные
| Нет, нет, нет. | Положения | Спецификация | Единица |
| 1 | Диагональный размер | 1.50 | Дюйм |
| 2 | Резолюция | 128 * 128 | Пункты |
| 3 | Активная зона | 26.86 ((W) * 26.86 ((H) | мм |
| 4 | Размер контуры | 33.90 ((W) * 37.30 ((H) | мм |
| 5 | Пиксельный диапазон | 0.210 ((W) * 0.210 ((H) | мм |
| 6 | Размер пикселя | 0.185 ((W) * 0,185 (H) | мм |
| 7 | Управляющий модуль | SH1107G-02 | - |
| 8 | Отображение цвета | Белый | - |
| 9 | Серая шкала | 1 | Немного. |
| 10 | Интерфейс | Параллельное / SPI / IIC | - |
| 11 | Тип упаковки IC | Относительная стоимость | - |
| 12 | Тип подключения модуля | ZIF | - |
| 13 | Толщина | 1.45±0.1 | мм |
| 14 | Вес | ТБД | g |
| 15 | Обязанность | 1/128 | - |

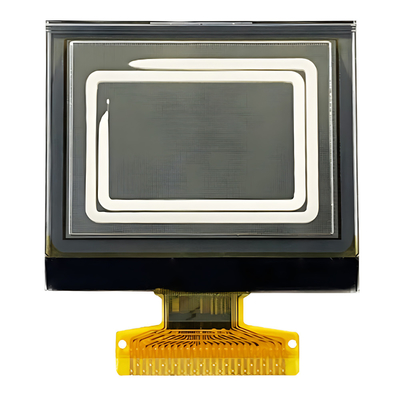

1.5 дюймовый OLED, 128x128 точек 1,5 дюймовый OLED дисплей Рисунок продукта
Абсолютные максимальные рейтинги
| Положения | Минуточку. | Макс. Макс. | Единица | Примечание |
| Напряжение питания ((VDD) (VDD) | -Нет.3 | +3.6 | V | Максимальная номинация IC IC |
| Напряжение питания ((VPP) (VPP) | -Нет.3 | +17 | V | Максимальная номинация IC IC |
| Операционная температура ((TOP) | -30 | 80 | °C |
- |
| Температура хранения ((TST) (TST) | -40 | 85 | °C |
Электрические характеристики
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Напряжение питания |
IC логического питания напряжения | VDD | 1.65 | 3.0 | 3.5 | V |
| Работа (для OLED-панели) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Входное напряжение |
Высокое напряжение | ВИЧ | 0.8 * VDD |
- |
VDD | V |
| Низкое напряжение | VIL | ВСС |
- |
0.2 * VDD | V | |
|
Выходное напряжение |
Высокое напряжение | VOH | 0.8 * VDD |
- |
VDD | V |
| Низкое напряжение | VOL | ВСС |
- |
0.2 * VDD | V | |
Электрооптические характеристики
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Рабочая светимость | Л | 80 | 100 | - | cd/m2 | 100% пикселей включены | |
| Потребление энергии | П |
- |
120 | 150 | мВт | 30% пикселей | |
| Частота кадров | Фр |
- |
100 |
- |
Гц |
- |
|
| Координаты цветов | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Темная комната |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Время ответа | Поднимитесь. | Тр | - | 10 | - | мы | - |
| Разложение | Td | - | 10 | - | мы | - | |
| Соотношение контраста | КР | 10000:1 |
- |
- |
- |
Темная комната | |
| Угол обзора | △θ | 160 |
- |
- |
Степень |
- |
|
| Время эксплуатации | Сверху | 20,000 |
- |
- |
Часы | L= 100 cd/m2 | |
1.5 дюймовый OLED, 128x128 точек 1,5 дюймовый OLED дисплей
