Подробная информация о продукте:
|
| Ключевые слова: | 7-дюймовый LVDS TFT LCD | Сенсорный экран: | Без |
|---|---|---|---|
| Резолюция: | 1024*600 | Стекло покрытия: | ODM |
| Интерфейс: | ЛВДС | Поверхностная яркость: | 1000 cd/m2 |
| Операционная температура.: | -30 до +80°C | Температура хранения.: | -30 до +85°C |
| Срок службы светодиодов: | 40,000 часов | Количество штифтов: | 20 ШТЫРЕЙ |
| Контрольная панель: | С | Направление просмотра: | Все углы наблюдения |
| Выделить: | 7-дюймовый TFT дисплей промышленного класса,1000-нитовый TFT дисплей промышленного класса |
||
7" LVDS TFT LCD 20pin Введение продукта
Модель No. :SFTO700SH-7168A10-N
Модель SFTO700SH-7168A10-N представляет собой 7-дюймовый LVDS интерфейс (Лихое напряжение дифференциальная сигнализация) цветный активный матричный TFT LCD дисплей, поддерживающий разрешение 1024x600 точек.Этот дисплей TFT промышленного класса представляет собой модуль экрана LCD типа IPS с высокой яркостью (1000 нит)Модуль имеет широкий угол обзора благодаря IPS панели, которая является одной из самых популярных технологий на рынке сейчас.2144 ((H) ×85.92(V) мм. Этот ТФТ-монитор поддерживает интерфейс LVDS. С помощью противоотблескивающих поверхностей дисплея экран не отражает свет и поддерживает лучшее качество изображения под солнечным светом,подходит для наружного применения.
Напряжение питания колеблется от 3,0 до 3,6 В; типичное значение составляет 3,3 В. Он работает в температурном диапазоне от -30 до +80 ° C, температура хранения колеблется от -30 до +85 ° C.
Общие спецификации
|
Нет, нет, нет. |
Положение | Спецификация | Единица |
| 1 | Размер панели | 7 | дюйм |
| 2 | Количество пикселей | 1024 × 3 ((RGB) × 600 | пиксели |
| 3 | Активная зона | 154.2144 ((H) ×85.92 ((V) | мм |
| 4 | Пиксельный диапазон | 0.1506 ((H) ×0.1432 ((V) | мм |
| 5 | Размер контуры | 165 ((H) × 100 ((V) × 5,7 ((D) | мм |
| 6 | Расположение пикселей | RGB - полоса | - |
| 7 | Режим отображения | IPS с обычно черным | - |
| 8 | Направление просмотра | ВСЕ СТРАНИЦЫ | - |
| 9 | Отображение цвета | 16.7M | - |
| 10 | Интерфейс | ЛВДС | - |
| 11 | Подсветка | Белый светодиод | - |
| 12 | Яркость | 1000 | cd/m2 |
| 13 | Диск IC | - | - |
| 14 | Операционная температура | -30 ~ 80 | oC |
| 15 | Температура хранения | -30 ~ 85 | oC |
| 16 | Вес | 116 ((Тип.) | g |

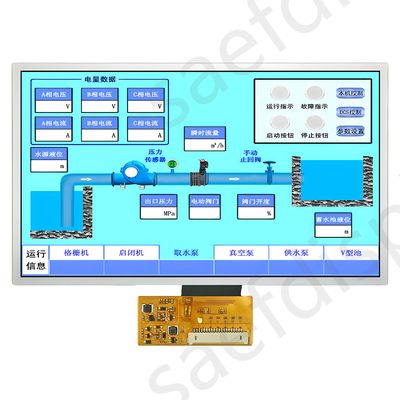

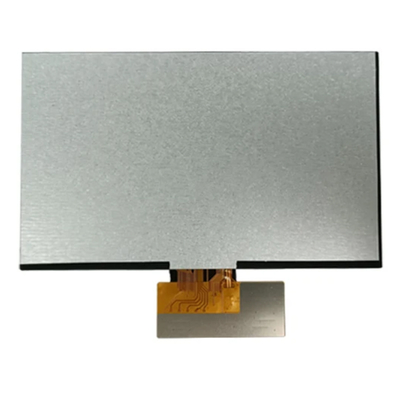

IPS TFT LCD 7" LVDS 1000nits 1024x600dots ПродуктРисунок
Определение фиксатора
|
Пин Нет, нет, нет. |
Символ | I/O | Функция |
| 1 | VDD | П | Силовое питание VDDIN=3,3V |
| 2 | VDD | П | Силовое питание VDDIN=3,3V |
| 3 | LED_EN | Я... | Включает в себя электрический источник питания VDDIN ((3,3 ~ 5,0 В) |
| 4 | ГНД | П | Земля |
| 5 | RXIN0N | Я... | Данные дифференциала 0-LVDS |
| 6 | RXIN0P | Я... | Данные дифференциала 0+LVDS |
| 7 | ГНД | П | Земля |
| 8 | RXIN1N | Я... | Дифференциальные данные 1-LVDS |
| 9 | RXIN1P | Я... | Данные дифференциала 1+LVDS |
| 10 | ГНД | П | Земля |
| 11 | RXIN2N | Я... | Дифференциальные данные 2-LVDS |
| 12 | RXIN2P | Я... | Данные дифференциала 2+LVDS |
| 13 | ГНД | П | Земля |
| 14 | RX_CLKN | Я... | - вход в дифференциальный LVDS часов |
| 15 | RX_CLKP | Я... | +Ввод дифференциального часа LVDS |
| 16 | ГНД | П | Земля |
| 17 | RXIN3N | Я... | Дифференциальный вход часовой системы 3-LVDS |
| 18 | RXIN3P | Я... | Дифференциальный вход часовой системы 3+LVDS |
| 19 | PWM | Я... | Яркость подсветки:применять сигнал напряжения от 0,7 до 1,4 В постоянного тока |
| 20 | VLED | П | Подача питания VLED=5~12V ((тип.) |
Типичные условия эксплуатации
| Положение | Символ | Ценности | Единица | |||
| Минуточку. | Тип. | Макс. Макс. | ||||
| Цифровое напряжение питания | VDD | 3 | 3.3 | 3.6 | V | |
| Электрическое питание для светодиодов | VLED | 4.8 | 5 | 12 | V | |
| Силовой интерфейс обеспечивает напряжение | АВЕЕ | -6 | -5 | - Четыре.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Дирижерный интерфейс обеспечивает напряжение внутри | ВГГ | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| Входное сигнальное напряжение | Низкий уровень | VIL | 0 | - | 0.3*VDD | V |
| Высокое положение | ВИЧ | 0.7*VDD | - | VDD | V | |
Спецификации подсветка
| Положение | Символ | Ценности | Единица | Примечание | ||
| Минуточку. | Тип. | Макс. Макс. | ||||
| Напряжение вперед | VF | 19.6 | 21 | 23.1 | V | |
| Поток вперед | Если | 55 | 60 | 65 | mA | IF=20mA/1-чип |
| Сигнальное напряжение PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Выходная частота PWM | PWM_f | - | 200 | 20 тысяч. | Гц | - |
| Включить светодиод напряжение | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| EN_l | 0 | - | 0.4 | - | ||
Оптические спецификации
| Положение | Символ | Состояние | Ценности | Единица | |||
| Минуточку. | Тип. | Макс. Макс. | |||||
| ВиУгол поворота | Ты | CR≥10 | - | 85 | - | степень | |
| ΘD | - | 85 | - | ||||
| ТЛ | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Время ответа | ТОН+TOFF | θ=Φ =0 ° | - | 19 | 25 | мс | |
| Нормально | |||||||
| смотреть | |||||||
| угол | |||||||
| Соотношение контраста | КР | 400 | 500 | - | - | ||
| Просветительность | Л | 1000 | - | cd/m2 | |||
| Однородность свечения | YU | 70 | 75 | - | % | ||
| Цветовая хроматичность (CIE1931) | Белый | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Красный | RX | - | - | - | |||
| RY | - | - | - | ||||
| Зеленый | GX | - | - | - | |||
| GY | - | - | - | ||||
| Синий | BX | - | - | - | |||
| КАК | - | - | - | ||||

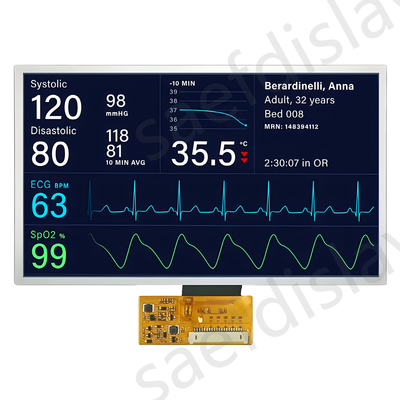

IPS TFT LCD 7" LVDS 1000nits 1024x600dots Продукт IМагия
