Подробная информация о продукте:
|
| Продукт: | 1.45 дюймовый полноцветный OLED | Резолюция: | 160х128 пикселей |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Отображение цвета: | Полный цвет | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 350,80 x 30,80 x 1,60 (мм) | Активная зона: | 28.78 x 23.024 (мм) |
| Пиксельный диапазон: | 00,06 x 0,18 (мм) | рабочая температура: | -40°C к +70°C |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1333 |
| Напряжение питания для логики: | 1.65 - 3,5 В | Пин-номер: | 30 штифтов |
| Обязанность: | 1/128 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 160x128 пикселей OLED дисплей,145-дюймовый OLED дисплей,30-контактный OLED-дисплей |
||
1.45 дюймовый AMOLED 160x128 точки 30 штифтов Введение продукта
SFOS145TW-7100AN - это цветный OLED-дисплей. OLED (Organic Light Emitting Diode) - это технология нового поколения с более яркими, более четкими изображениями и более гибкой скоростью отклика.45-дюймовый дисплей SFOS145TW-7100AN OLED состоит из 160 x 128 монохромных точекЭтот OLED-модуль является легким, с низким расходом энергии, небольшим по размеру и имеет различные интерфейсы на выбор; это интерфейс SPI, параллельный и I2C по умолчанию.
Эффективный размер площади (диагональ) этого продукта SFOS145TW-7100AN составляет 1, 45 дюйма, размер модуля - 35, 80 x 30, 80 x 1, 60 (мм), а эффективный размер площади - 28, 78 x 23, 024 (мм).45-дюймовый OLED-дисплей оснащен IC SSD1333 и имеет высокое контрастное соотношение 20000:1. Диапазон напряжения логического источника питания составляет 1,65V-3,5V, с типичным значением 3V. Он очень подходит для таких приложений, как медицинское оборудование, системы POS, белые товары, домашние приложения,промышленные инструменты, автоматизация, аудиовизуальные системы отображения, средства личной гигиены, бытовые приборы, автомобильные дисплеи, динамические информационные дисплеи и т.д.
Спецификации отображения
1) Режим отображения: Пассивная матрица
2) Цвет дисплея: 262 144 цвета (максимум)
3) Движение: 1/128
Механические характеристики
1) Контурный чертеж: согласно прилагаемому контурному чертежу
2) Количество пикселей: 160 (RGB) × 128
3) Размер модуля: 35,80 × 45,30 × 1,60 (мм)
4) Размер панели: 35,80 × 30,80 × 1,60 (мм) включая Антиотражающий поляризатор
5) Активная площадь: 28,78× 23,024 (мм)
6) Пиксельное расстояние: 0,06 × 0,18 (мм)
7) Размер пикселя: 0,04 × 0,164 (мм)
8) Масса: ТБД (г) ± 10%
1.45 дюймовый AMOLED 160x128 точки 30 штифтов
Определение фиксатора
| Пин No. | Символ | I/O | Функция | ||||||||||||||||||||||||
| Поставка энергии | |||||||||||||||||||||||||||
| 22 | VDD | П |
Электрическое питание для логической цепи Это пин питания напряжением, который регулируется внутренне из VCI. Конденсатор должен быть подключен между этим пином и VSS при любых обстоятельствах. |
||||||||||||||||||||||||
| 5, 25 | ВКК | П |
Силовое питание для панели OEL Это наиболее положительное напряжение питания пин чипа. внешний источник. |
||||||||||||||||||||||||
| 23 | ВСС | П |
Основание системы ОЭЛ Это заземляющий пин. Он также служит ориентиром для логических пин, управляющих напряжений OEL и аналоговых схем. Он должен быть подключен к внешней заземлению. |
||||||||||||||||||||||||
| 2, 29 | VLSS | П |
Основа аналоговой схемы Это аналоговые заземляющие булавки, они должны быть подключены к ВСС извне. |
||||||||||||||||||||||||
| Водитель | |||||||||||||||||||||||||||
| 24 | IREF | Я... |
Текущая ссылка на регулировку яркости Этот пин - эталонный пин сегмента тока. Между этим пином и VSS должен быть подключен резистор. Настройте ток на 12,5 мкА максимум. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | П |
Выходное напряжение высокого уровня для сигнала COM Этот пин - это входный пин для высокого уровня выхода напряжения для сигналов COM. Тантальный конденсатор должен быть подключен между этим штифтом и VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
П
|
Выходное напряжение низкого уровня для сигнала SEG Это ссылка на напряжение сегмента. При отсутствии внешнего VSL этот шприц должен оставаться открытым, а диод приземленным. |
||||||||||||||||||||||||
| Тест-пады | |||||||||||||||||||||||||||
| 21 | ФР | О |
Сигнал запуска частоты кадров Этот штиф посылает сигнал, который может быть использован для идентификации состояния водителя. |
||||||||||||||||||||||||
| Интерфейс | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Я... |
Протокол связи Выберите Эти пины являются входом для выбора интерфейса MCU. См. следующую таблицу: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4-проводный SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-битный 68XX Параллельный | 0 | 1 | |||||||||||||||||||||||||
| 8-битный 80XX Параллельный | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Я... |
Перезагрузка питания для контроллера и водителя Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко при нормальной работе. |
||||||||||||||||||||||||
| 18 | CS# | Я... |
Выбор чипа Этот пин является выбор входа чипа. Чип включен только для связи MCU когда CS# снизится. |
||||||||||||||||||||||||
|
19 |
D/C# |
Я... |
Данные/управление Этот пин - это пин управления данными/командой. Когда пин тянет высоко, вход в D7 ~ D0 рассматривается как данные отображения. Когда пин тянет низко,Ввод в D7 ~ D0 будет передан в регистр команд.. При высоком нажатии пин и выборе режима последовательного интерфейса данные в SDIN обрабатываются как данные. При выборе серийного режима с тремя проводами этот пин должен быть подключен к VSS. Для подробной связи с интерфейсными сигналами MCU, пожалуйста, см. Диаграммы характеристик времени. |
||||||||||||||||||||||||
| Интерфейс | |||
|
14 |
E/RD# |
Я... |
Читать/писать Включить или Читать При подключении к микропроцессору серии 68XX этот пин будет использоваться как сигнал Enable (E).Операция чтения/записи начинается, когда этот шприц подтягивается высоко, а CS# - низко.. При подключении к микропроцессору 80XX этот пин получает сигнал Read (RD#). Операция чтения данных начинается, когда этот пин нажимается низко и CS# нажимается низко. При выборе последовательного режима этот пин должен быть подключен к VSS. |
|
15 |
R/W# |
Я... |
Читать/писать Выбирать или писать При подключении к микропроцессору серии 68XX этот пин будет использоваться в качестве ввода для выбора чтения/записи (R/W#).Снимите этот шприц на высокий для чтения и низкий для записи.. При выборе режима интерфейса 80XX этот пин будет вводом Write (WR#). Операция записи данных начинается, когда этот пин нажимается низко и CS# нажимается низко. При выборе последовательного режима этот пин должен быть подключен к VSS. |
|
6 ~ 13 |
D7 ~ D0 |
I/O |
Автобус ввода/вывода данных хоста Эти пины представляют собой 8-битную двунаправленную шину данных, подключаемую к шине данных микропроцессора.D1 будет последовательным входом данных SDIN и D0 будет последовательным входом часов SCLK. Неиспользованные шпильки должны быть подключены к VSS, за исключением D2 в последовательном режиме. |
| Резерв | |||
|
1, 30
|
NC | - |
Резервированный пин (поддерживающий пин) Подъемные булавки могут уменьшить воздействие напряжений на функциональные булавки. |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания для работы | VDD | -Нет.3 | 4 | V |
| Напряжение питания для кнопок В/В | VDDIO | -Нет.3 | 4 | V |
| Напряжение питания для дисплея | VDDH | -Нет.3 | 15 | V |
| Операционная температура | TOP | -40 | 70 | .C |
| Температура хранения | TSTG | -40 | 85 | .C |
| Продолжительность жизни (100 cd/m2) | 10,000 | - | час |
Характеристики оптики
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
| Яркость | Лбр | Примечание 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (красный) | (x) (y) | В 1931 году | 0.62.0.28 | 0.660.32 | 0.70 0.36 | |
| C.I.E. (зеленый) | (x) (y) | В 1931 году | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (синий) | (x) (y) | В 1931 году | 0.100.16 | 0.140.20 | 0.180.24 | |
| Контраст в темной комнате | КР | - | > 10,000:1 | - | ||
|
Угол обзора |
-
|
Свободный |
-
|
степень |

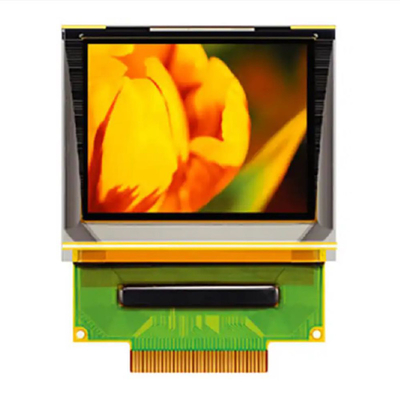

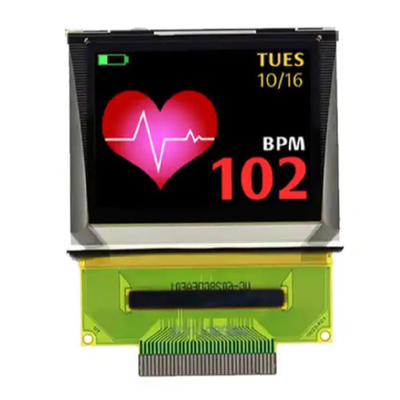

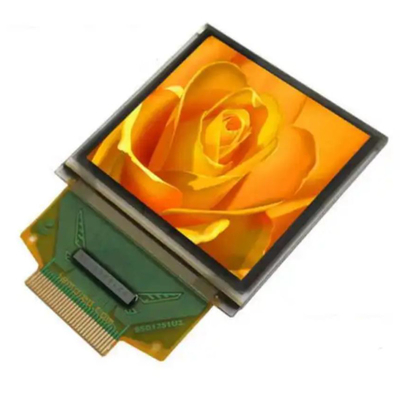

1.45 дюймовый AMOLED 160x128 точки 30 штифтов Изображение продукта
