Подробная информация о продукте:
|
| Продукт: | 1.3 дюйма IPS TFT LCD | Сенсорный экран: | Без |
|---|---|---|---|
| Резолюция: | точки 240x240 | Стекло покрытия: | Настраиваемый |
| Направление просмотра: | Свободный угол обзора (80/80/80/80) | Интерфейс: | SPI-интерфейс |
| Пин-номер: | 12 штыря | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 250 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | 1.3 дюймовый квадратный LCD дисплей,240x240 квадратный ЖК-дисплей,1.3 дюймовый SPI LCD дисплей |
||
1.3 дюймовый IPS TFT LCD 12 штифтов Введение продукта
SFTO130JY-7167AN представляет собой цветный квадратный TFT LCD дисплей с диагональю 1,3 дюйма и разрешением 240x240.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели SFTO130JY-7167AN составляет 26,16x29,22 мм, а размер активной области - 23,4x23,4 мм.
Технология IPS, используемая в продукте, гарантирует, что пользователи могут получить панорамный вид экрана и отличный пользовательский опыт из любого направления.Контроллер ST7789P3 интегрирован в модуль, с диапазоном напряжения логического источника питания от 3,0 до 3,6 В. Он может работать в диапазоне температуры от -20 °C до +70 °C, а диапазон температуры хранения составляет от -30 °C до +80 °C.FPC SFTO130JY-7167AN может быть настроен в соответствии с требованиями пользователя и может быть оснащен новым резистивным сенсорным экраном (RTP) или емкостным сенсорным экраном.
Особенность
| Положение | Содержание |
| Размер ЖК | 1.3 дюйма (диагональ) |
| Режим отображения | Обычно черный |
| Резолюция | 240 ((H) RGB x 240 ((V) |
| Пунктная высота | 00,0975 (H) x 0,0975 ((V) мм |
| Активная зона | 23.4 ((H) x 23.4 (V) мм |
| Размер модуля | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) мм |
| Цветовая композиция | RGB Вертикальная полоса |
| Интерфейс | ППИ |
| Диск IC | ST7789P3 |
| Просветительность | 250 (TYP) cd/m2 |
| Направление просмотра | Весь вид |
| Подсветка | 2 белые светодиоды |
| Операционная температура. | -20°C ~ + 70°C |
| Температура хранения. | -30°C~+80°C |
| Вес | ТБД |
1.3 дюймовый IPS TFT LCD 12 штифтов
Определение фиксатора
| Нет, нет, нет. | Символ | Описание |
| 1 | ГНД | Земля |
| 2 | LEDK | Катод подсветка |
| 3 | LEDA | Анод подсветка |
| 4 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 5 | ГНД | Земля |
| 6 | ГНД | Земля |
|
7 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 8 | CS |
Чип выбирает пин (("Низкий" включен) |
| 9 | SCL | Серийный кнопку часов. |
| 10 | SDA | Ввод серийных данных |
| 11 | Перезагрузка | Пин LCM Reset |
| 12 | ГНД | Земля |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
| Просветительность |
- Я... |
250 |
- Я... |
Cd/m2 |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
20 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
- Я... |
40000 |
- Я... |
Часы |
Оптические характеристики
| Положение | Символ | Условия измерения | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Время ответа | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | - | 80 | - |
Уровень |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Соотношение контраста | КР | - | 25 oC | 800 | - | - | |
|
Цвет координаты CIE |
Белый | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Красный | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Зеленый |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Синий |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Проницаемость (с поляризатором) | 4. 18 | 4.65 | % | ||||

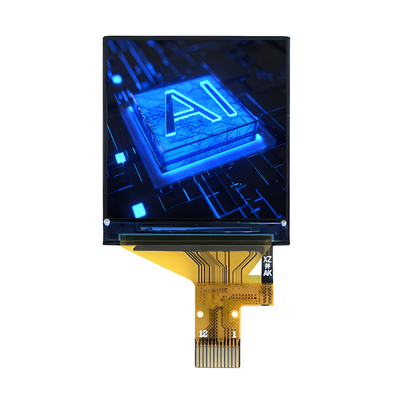

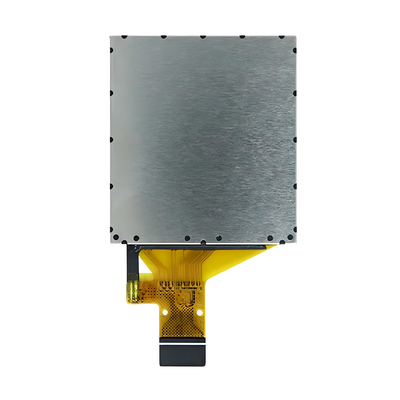

1.3 дюймовый IPS TFT LCD 12 штифтов Изображение продукта
