Подробная информация о продукте:
|
| Продукт: | 2.8 дюймовый круглый TFT дисплей | Резолюция: | 480 (RGB) x 480 точек |
|---|---|---|---|
| Сенсорный экран: | Капацитивный сенсорный экран (CTP) | Направление просмотра: | Угол наблюдения IPS полный |
| Дисплей: | SC7701S | Пин-номер: | 30 штифтов |
| Соединение: | ZIF | Поверхностная яркость: | 250 cd/m2 (ниты) |
| Интерфейс: | RGB 18 бит | Срок службы светодиодов: | 40,000 часов |
| Верхняя часть:: | от -20°C до +70°C | Размер контуры: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) мм |
| Активный: | 70.13 ((W) x70.13 ((H) мм | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.8 дюймовый круговой ЖК-дисплей,Кругообразный ЖК-дисплей размером 480х480 точек,8 битный RGB интерфейс Круговой ЖК-дисплей |
||
2.8 дюймов 480x480 Круглый TFT LCD дисплей Модуль Описание
| Общие информационные пункты | Спецификация | Единица |
| Главная панель | ||
| Площадь отображения ((AA) | 70.128 ((H) *70.128 ((V) (2.8 дюйма)) | мм |
| Элемент драйвера | a-Si TFT активная матрица | - |
| Показывать цвета | 16.7M | цвета |
| Количество пикселей | 480 ((RGB) *480 | точки |
| Расположение пикселей | Вертикальная полоса RGB | - |
| Пиксельный пич | 0.180 ((H) *0.180 ((V) | мм |
| Угол обзора | Все | в час. |
| Диск IC | ST7701S | - |
| Устройство цветовых пикселей | Вертикальная полоса RGB | |
| Режим отображения | Трансмиссивный/обычно черный | - |
| Рабочая температура | -20+70 | °C |
| Температура хранения | -30+80 | °C |
Механическая информация
| Положение | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Размер модуля | Горизонтальный ((H) | - | 86.7 | - | мм | -Нет.1 |
| Вертикальный ((V) | - | 86.7 | - | мм | -Нет.1 | |
| Глубина ((D) | - | 4.19 | - | мм | ±0.3 | |
| Вес | - | ТБД | - | g | - | |
2.8 дюймов 480x480 Круглый TFT LCD Дисплейный модуль Рисунок
Описание ПИН-кода
| Пин No. | Символ | Уровень | Функция |
| 1 | LEDA | H | Заднее освещение + |
| 2 | LEDK1 | Л | Заднее освещение... |
| 3 | LEDK2 | Л | Заднее освещение... |
| 4 | LEDK3 | Л | Заднее освещение... |
| 5 | LEDK4 | Л | Заднее освещение... |
| 6 | VDD 2,8 В | H | Силовое питание ((2,5-3,3 В) |
| 7 | IOVCC1.8В | H | Силовое питание (1,65-3,3 В) |
| 8 | ЛКМ РСТ | H/L | Пин резета LCM Hardware |
| 9 | ТЭ | H/L | Выходный эффект разрыва |
| 10 | PWM | H/L | Заднего освещения включить/выключить. |
| 11 | ГНД | Л | Земля |
| 12 | D0P | H/L | HSSI_D0+ - это дифференциальная линия сигналов данных. |
| 13 | D0N | H/L | HSSI_D0 - это дифференциальные сигналы линии данных. |
| 14 | ГНД | Л | Земля |
| 15 | D1P | H/L | HSSI_D1+ - это дифференциальная линия сигналов данных. |
| 16 | D1N | H/L | HSSI_D1 - это дифференциальная линия сигналов данных. |
| 17 | ГНД | Л | Земля |
| 18 | ПП | H/L | HSSI_CLK+ - это дифференциальные сигналы. |
| 19 | КН | H/L | HSSI_CLK- это дифференциальные сигналы линии данных. |
| 20 | ГНД | Л | Земля |
| 21 | NC | NC | |
| 22 | ГНД | Л | Земля |
| 23 | NC | NC | |
| 24 | ГНД | Л | Земля |
| 25 | TP-INT | H/L | Пин прерывания |
| 26 | TP-SDA | H/L | Пин ввода серийных данных |
| 27 | TP-SCL | H/L | Серийный вход часов |
| 28 | TP-REST | H/L | Пин TP Hardware Reset |
| 29 | TP-VCC | H/L | Силовое питание 2,8 В |
| 30 | ГНД | Л | Земля |
Абсолютные максимальные рейтинги
|
Положение |
Символ |
Ценности |
Единица |
|
| Минуты | Макс. Макс. | |||
| Напряжение питания для логической схемы | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение питания для аналоговых схем | ВКИ | -Нет.3 | 4.6 | V |
ПРИМЕЧАНИЯ ПРЕДВЕДНОГО ПРЕДВЕДНОГО
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Силовое питание | ВКК | 2.7 | 2.8 | 3.3 | V | |
| Нормальный режим Текущее потребление | Icc | - | - | 55 | mA | VCC=2,8В |
| Врата TFT на напряжении | ВГГ | 11.5 | 12 | 16 | V | |
| Врата TFT OFF напряжение | VGL | -8 | - 12 | - 12 | V | |
Характеристики блока подсветка
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Напряжение переднего питания | Vf | 2.7 | - | 3.3 | V | |
| Прогнозное предложение Текущее | Если | - | 80 | - | mA | |
| ЛКМ-светкость | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Однородность | / | 80 | % | - | ||

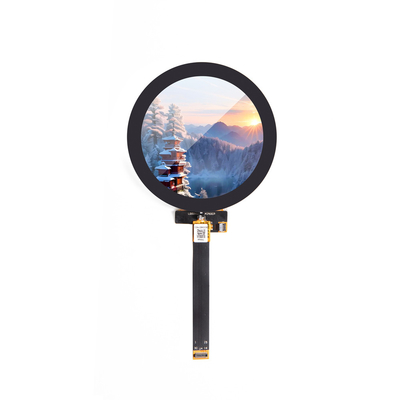

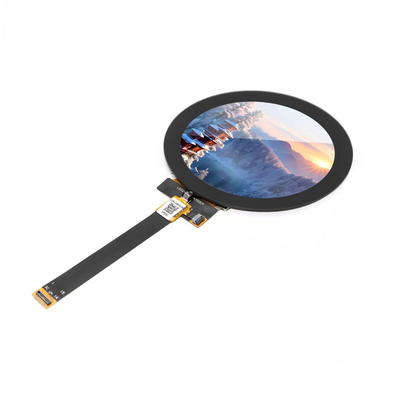

2.8 дюйма 480x480 Круглый TFT LCD дисплейный модуль Изображение продукта
