Подробная информация о продукте:
|
| Продукт: | Настраиваемая ЖК-панель TN HTN | Режим отображения: | Позитивный, рефлексивный/рефлексивный |
|---|---|---|---|
| Управляя условие: | Многократное вождение | Рабочее напряжение: | 3,0 v |
| Оптики: | Все углы наблюдения | Тип отображения: | ТН HTN |
| Размер: | 2.4 дюйма или на заказ | Подсветка: | Белый / Янтарный / Синий / Желтый |
| рабочая температура: | -30°C к +80°C | Температура хранения.: | -35°C к +85°C |
| Соединение: | соединение с металлическими булавками | Соответствие: | Соответствует требованиям REACH & RoHS |
| Гарантия: | один год | Время ответа: | 0,1 госпожи |
| Выделить: | Специальный монохромный сегмент ЖК-дисплей,Сегментный ЖК-дисплей FSTN,Дисплей с сегментом ЖК-дисплея HTN |
||
Описание
Монохромные ЖК-дисплеи TN/HTN/STN имеют следующие преимущества:
1Низкая стоимость.
По сравнению с другими технологиями ЖК-дисплеев монохромные ЖК-дисплеи TN/HTN/STN обеспечивают недорогое индивидуальное решение для крупномасштабных приложений.
2. Высокий контраст
В соответствии с конструкцией монохромная ЖК-панель TN/HTN/STN отображает динамический контраст между видимыми и скрытыми элементами.
3. Низкое потребление энергии
Этот тип монитора требует только небольшого количества батареи, что делает его очень подходящим для устройств, работающих на батареях.
Особенность
1 Режим отображения:ВА/ТН/ТРАНСМИССИВНЫЙ/НЕГАТИВНЫЙ
2 Условия вождения: 1/8Duty, 1/4Bias,5.0В
3 Направление обзора:6В три часа.
4 Температура работы: от -0°C до 50°C
5 Температура хранения: от -10°C до 60°C
6 Коннектор: PIN
Электрооптические характеристики
| Нет |
ИТМ
|
Символ
|
TEMP ((°C)
|
Рейтинг |
Единица
|
Примечание
|
||||
|
Минуты
|
Тип
|
Макс
|
||||||||
| 1 |
Рабочее напряжение |
Воп | 25 | 4.8 | 5.0 | 5.2 | V | Примечание 1 | ||
| 2 |
Время ответа
|
Время подъема
|
Тр | 25 | 100 | мс | Примечание 2 | |||
|
Время осени
|
Тф | 25 | 150 | |||||||
| 3 |
Частота работы |
fF | 25 | 75 | Гц | |||||
| 4 |
Уровень контраста |
КР | 25 | 2 | 5 | Примечание 3 | ||||
| 5 |
Направление просмотра |
6В три часа. | Примечание 4 | |||||||
| 6 |
Угол обзора Cr≥2
|
12H = 90° | θup | 25 | 5 | Уровень | Примечание 4 | |||
| 6H f = 270° | θвниз | 40 | ||||||||
| 3H f = 0° | ∆лево | 30 | ||||||||
| 9H f = 180° | θправый | 30 | ||||||||
| 7 |
Текущее потребление |
Это... | 25 | 3.0 | μA | Примечание 5 | ||||
Испытание надежности
| Испытательный пункт | Условия испытания |
|
Хранение при высокой температуре и влажности
|
60°C, 90% RH, 48 часов; |
|
Хранение при низкой температуре
|
-10°C, 48 часов |
|
Хранение при высокой температуре
|
+60°C, 48 часов |
|
Работать при низкой температуре
|
0°C, 48 часов, указанное напряжение |
|
Работают при высокой температуре
|
+50°C, 48 часов, указанное напряжение |
Конфигурация
| Применение | Дисплей счетчика |
| Показывать содержимое | Цифры+точки+образцы |
| Рабочее напряжение | 3.3V или по вашему запросу |
| Способ вождения | по вашему запросу |
| Угол обзора | 6H 9H 12H |
| Режим LCD | TN STN FSTN HTN VA DFSTN необязательно |
| Режим отображения | Отрицательное положительное рефлективное трансфлективное трансмиссивное |
| Режим подключения | Металлическая булавка / резина / другие |
| Заднего фонаря | Никакого или с белым и синим подсветкой |
| Напряжение привода | Динамическое напряжение |
| Контроллер | Ничего или по запросу |
| Интерфейс | I2C или другие |
| Рабочее напряжение | -20~+70°C (часто), в соответствии с вашим запросом |
| Напряжение накопителя | -30~+80°C (обычно), в соответствии с вашим запросом |
| OEM/ODM | Принято |
| Проектирование системы | Принято проектирование программного и аппаратного обеспечения системы, связанного с модулем LCD |
| Гарантия | 12 месяцев бесплатная, оплачиваемая гарантия время подъема |
| Опаковка | Пластиковый мешок + пену + картон |
| коробка | 41.5х36х50 см |
| Время проведения выборки | 3-20 рабочих дней |
| Настроить время выполнения | 15-30 рабочих дней |
| Продолжительность производства | 7 дней для доступных конструкций, на заказ: 35~40 дней |
| Удостоверение | Рохс, достигай. |

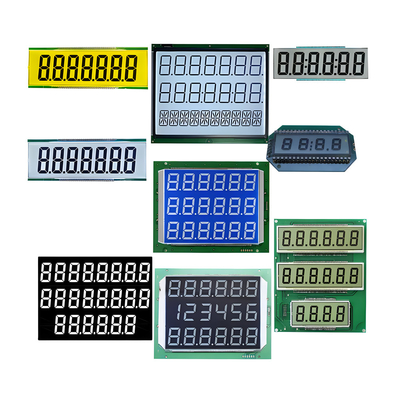

Типы дисплеев монохромных ЖК-панелей:
TN (извращенный нематик)
Наиболее распространенный сегмент дисплея жидкости
Выбор минимальных затрат
HTN (Hi-Twisted Nematic)
Предоставьте более широкую перспективу
Угол изгиба жидкокристаллических молекул составляет 100-120 градусов, чтобы получить более широкий угол обзора, чем у TN 1.
STN (Super Twisted Nematic)
Предоставьте максимально широкую перспективу
Дороже, чем ТН
FSTN (тонкопленочный суперсвитый нематик)
Обеспечьте наиболее четкий контраст
Дороже, чем ТН
