Подробная информация о продукте:
|

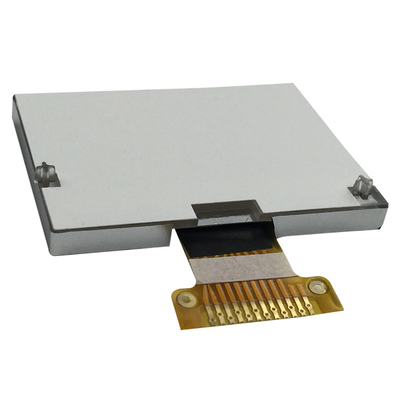

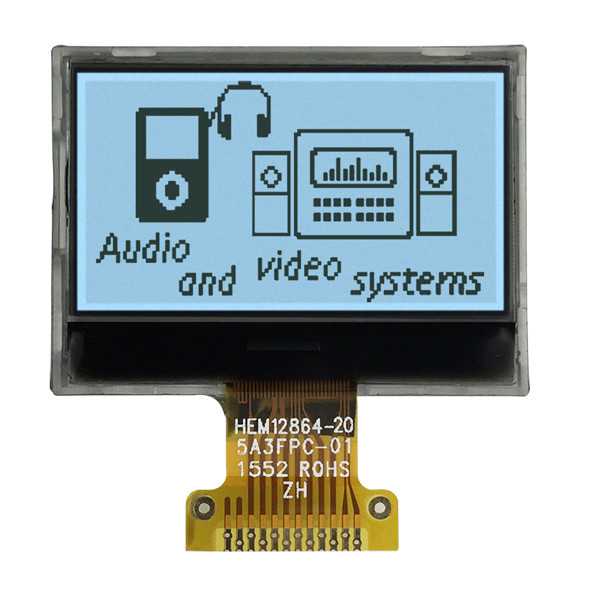

| Продукт: | Стандартный 128x64 LCM | Резолюция: | 128X64 точек |
|---|---|---|---|
| Просмотр направления: | В шесть часов. | Тип ЖК: | FSTN, положительный |
| Тип поляризатора: | Transflective | Размер модуля: | 40.0L×28.0W×4.5 (макс.) H |
| Область обзора: | 37.0×20.0 мм | Дисплей: | ST7567 |
| Пин-номер: | 28 штифтов | Интерфейсы: | МПУ серии 6800 или серии 8080 |
| рабочая температура: | от -20°C до +70°C | Напряжение питания: | 3.3V ((Типичное значение) |
| Время жизни: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 128x64 FSTN графический ЖК-дисплей,Положительный ЖК-дисплей Графический ЖК-дисплей,12864 Точечный графический ЖК-дисплей |
||
Особенности
Механические характеристики
| ИТМ | Спецификации | ЕДИНСТВО |
| Размер модуля ((L×W×H) | 40.0L×28.0.0W×4.5 (макс.) H | мм |
| Область просмотра ((W×H) | 37.0х20.0 | мм |
| Эффективная зона | 128×64 | точка |
| Пункт Пич ((W×H) | 0.27х0.27 | мм |
| Размер точки ((W × H) | 0.245х0.245 | мм |
Рисунок
![]()
Определение фиксатора
| ИТМ | СИМБОЛ | Уровень | Функция |
| 1 | VDD | +3,3В | Энергоносители логики |
| 2 | C86 | H/L | H:6800 Параллельная L:8080 Параллельная |
| 3 | ВСС | 0V | Силовое заземление |
| 4 | V0 | — |
Подключите конденсатор между этим терминалом и терминалом VSS |
| 5 | V1 | — | |
| 6 | V2 | — | |
| 7 | V3 | — | |
| 8 | V4 | — | |
| 9 | CAP2- | — | Подключите конденсатор между этим терминалом и терминалом CAP2 + |
| 10 | CAP2+ | — | Подключите конденсатор между этим терминалом и терминалом CAP2- |
| 11 | CAP1- | — | Подключите конденсатор между этим терминалом и терминалом CAP1- |
| 12 | СРП1+ | Подключите конденсатор между этим терминалом и терминалом CAP1 + | |
| 13 | СРП3+ | — | Подключите конденсатор между этим терминалом и терминалом CAP1- |
| 14 | VOUT | Подключите конденсатор между этим терминалом и терминалом VSS или VDD | |
| 15 | ВСС | 0V | Силовое заземление |
|
16 ~ 23 |
D7 ~ D0 |
H/L |
8-битная двунаправленная шина данных |
|
24 |
/RD |
H/L |
8080 Параллельный: Автобус данных находится в состоянии вывода, когда этот сигнал 6800 Parallel:Это терминал ввода часов серии 6800. |
|
25 |
/WR |
H/L |
8080 Параллельно:Сигналы на шине данных закреплены на восходящем краю сигнала /WR. 6800 Паралле:H:Read L:Write |
| 26 | A0 | H/L |
H: указывает, что данные D0 - D7 отображаются. L: указывает, что данные D0 - D7 - это данные контроля. |
| 27 | /RES | H/L | Операция перезагрузки выполняется на уровне сигнала /RES |
| 28 | CS1 | Л | Сигнал выбора чипа |
Отображающая оперативная память данных (DDRAM)
Дисплейная оперативная память хранит пиксельные данные для ЖК-дисплея. Это 64-рядный по 128-уровневый адресованный массив. Каждый пиксель может быть выбран при указании адресов страниц и столбцов.строки разделены на 8 страниц (Страница 0 ~ Страница 7) по 8 строк. Данные записываются на 8 строк каждой Данные отображения от D0 до D7 от микропроцессораКонтроллер LCD и интерфейс MPU работаютнезависимо, данные могут быть записаны в оперативную память одновременно с отображением данныхбез мигания на ЖК-дисплее.
Схема адреса страницы
Эта схема предназначена для предоставления адреса страницы для отображения данных в оперативной памяти.Доступ к контенту DDRAM требует установки адреса страницы.Адрес страницы 8 это специальная область оперативной памяти для значков и отображения данных D0 действителен только.
Круг адресов столбцов
Колонка Адрес Кружка имеет 8-битный предопределенный счетчик, который предоставляет адрес колонкиДисплейная оперативная память данных (DDRAM). Адрес столбца DDRAM определяется командой ¢Set Column Address ¢. Указанный адрес столбца увеличивается (+1) при каждом доступе к данным отображения для чтения / записи.Это позволяет MPU отображения данных, чтобы быть доступным непрерывно. Контрольный флаг MY может перевернуть порядок вывода COM-падов. А флаг MX позволяет перевернуть отношение между адресом столбца и выводами SEG. Необходимо переписатьотображаемые данные в DDRAM после изменения настройки флага MX.Обратите внимание на информационный лист ST7565.
