Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель
Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель

Большие изображения :  Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFOM312YZ7-25664WBYG-01
Оплата и доставка Условия:
Количество мин заказа: 2 ПК
Цена: обсуждаемый
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: L/C, T/T, Western Union, Paypal
Поставка способности: 3000 тысяч штук в месяц

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель

описание
Продукт: 3.12" OLED дисплей Резолюция: Разрешение 256x64 точек
Режим отображения: Пассивная матрица Интерфейс: 4 провода SPI интерфейс
Оптики: Все углы наблюдения Очертание Дим.: 100.5 ((L) x 33.5 ((W) x 6.3 ((T) мм
Активная зона: 76.78 ((L) x 19.18 ((W) мм способ вождения: 1/64 Рабочий цикл
Greyscale: 16 Серое Контроллер: SSD1322
рабочая температура: -30°C до +85°C (настраивается) Температура хранения.: -40°C к +90°C
Цвет шрифта: Белый Синий Желтый Зеленый Напряжение питания:
Пин-номер: 7 заголовков, 16 заголовков необязательно Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

Интерфейс SPI графический OLED-дисплей

,

3.12 дюймовый графический OLED дисплей

,

Модуль дисплея OLED 256x64 точек

** Загрузка таблицы данных **

SFOM312YZ7-25664WBYG-01 Спецификация.pdf





Графический OLED дисплей 3,12 дюйма SPI интерфейс



Быстрый обзор продукта

  • Модель No SFOM312YZ7-25664WBYG-01
  • Структура: COF+PCB+Фрейм
  • 3.12 Графические OLED
  • Разрешение 256x64 точек
  • 4 Интерфейс SPI
  • 1/64 пошлина
  • 7 заголовков
  • Контроллер: SSD1322U
  • 16 серых чешуек
  • Сверхширокая рабочая температура от -30°C до +85°C
  • Цвет: Белый / Синий / Желтый / Зеленый
  • Стекло для прикосновений: НЕТ



Описание



Модель SFOM312YZ7-25664WBYG-01 представляет собой графический OLED COF с диагональю 3,12 дюйма и разрешением 256x64 точек.Этот OLED-модуль встроен в SSD1322 IC и поддерживает 8-битные интерфейсы 6800/8080 и 3/4-линейные SPIЕго размер составляет 100,5 × 33.5.0 мм, с площадью активной площади 76,78 × 19,18 мм. Он также поддерживает 4-битную шкуру серых, с напряжением логического питания 3V. Течение дисплея при 50% контрольной доске составляет 150mA @ 3.0V VDD (типичное значение),с работой за рулем 1/64.



Модуль имеет встроенный ПКБ, что позволяет клиентам использовать проволочные соединения без необходимости дополнительной разработки ПКБ для их приложений.Встроенная схема VCC на ПКБ упрощает пользование клиентомЭта плата PCB, оснащенная четырьмя монтажными отверстиями, обеспечивает легкий метод для клиентов для обеспечения модулей в своих приложениях.медицинские изделия, промышленный контроль и т.д.






Графический OLED дисплей 3,12 дюйма SPI интерфейс

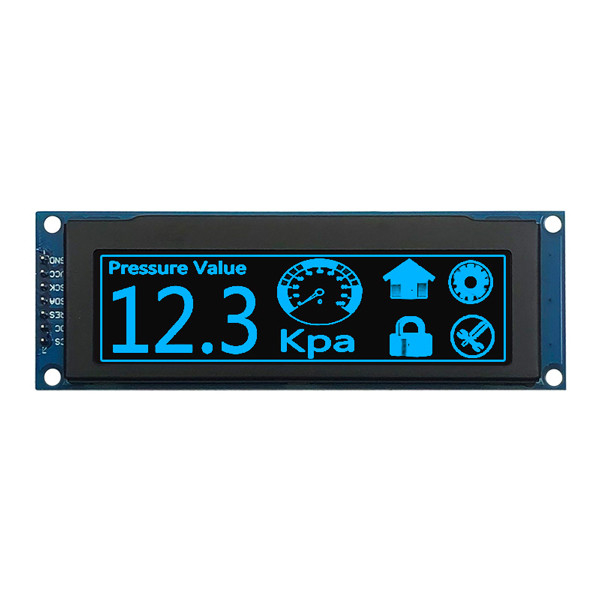

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 0

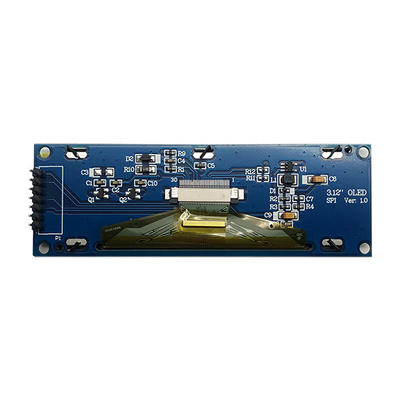

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 1



Механические характеристики



Положение Спецификации Единица
Очертание контуры 100.5 ((W) x33.5 ((H) x6.3Max ((T) мм
Область просмотра 78.78 ((W) x21.18 ((H) мм
Активная зона 76.78 ((W) x19.18 ((H) мм
Решетка 256 точек х 64 точек - Я...
Пиксельный диапазон 0.30 ((W) x0.30 ((H) мм
Размер пикселя 0.28 ((W) x0.28 ((H) мм





Определение фиксатора



Пин No. Символ Функция

1

ГНД

Основа логической схемы

Это заземление, оно также служит ориентиром для логических заземлений, оно должно быть подключено к внешней заземлению.

2

ВКК

Силовое питание для схемы модуля дисплея

Это пин питания, подключенный к внешнему источнику.

3-5В

3 SCK Часовая линия

4

SDA

Линия данных

5



ВИЭ



Этот пин является вводом сигнала сброса. Когда пин вытянут НОГО, инициализация чипа выполняется. Держите этот пин вытянуть ВОЛШЕ во время нормальной работы.

6

DC

Этот пин - это пин управления данными/командой, подключающийся к MCU. Когда пин вытянут HIGH, данные в D[1:0] будут интерпретироваться как данные. Когда пин вытянут LOW, данные в D[1:]:0] будут переданы в командный регистр.

7

CS

Этот пин является выбранным входом чипа, подключающимся к MCU. Чип включен для связи MCU только при нажатии клавиши CS# на КОЛЬКО (активный КОЛЬКО)



Абсолютные максимальные рейтинги



Параметр Символ Минуты Макс Единица Примечания
Силовое питание VBAT 3.3 5 V

-

Напряжение логического питания VDD 2.5 3.3 V 1,2
Напряжение питания драйвера Vcc 0 15 V 1,2
Вcc подающий ток Icc

-

55 mA 1,2
Операционная температура Сверху -40 85 °C

-

Температура хранения Tstg -45 90 °C

-



Характеристики постоянного тока



Характеристики Символ Условия Минуты Тип Макс Единица
Напряжение питания VDD   2.8 3.0 3.3 V
Вклад высокого уровня ВИЧ Iout=100Ua, 3,3 МГц 0.8xVdd

-

Вдд V
Ввод низкого уровня VIL Iout=100Ua, 3,3 МГц 0

-

0.2xVdd V
Логический ток IVBAT Примечание

-

250

- Я...

mA
Напряжение дисплея ВКК Ta=25 °C 11.5 12.0 12.5 V

Примечание:VDD=3.0V,VCC=12.0V(VDD,VCC Внутреннее питание модуля

Сделайте так, чтобы на 100% была включена область отображения.



Оптические и электрические характеристики



Характеристики Символ Условия Минуты Тип Макс Единица
Яркость ((Желтый) Лбр

С поляризатором

(Примечание 3)

60 90

-

Cd/m2
C.I.E. ((Желтый)

(X)

(Y)

С поляризатором

0.44

0.46

0.48

0.50

0.52

0.54


Контраст в темной комнате КР   - >2000:1 -
Угол просмотра     > 160 - - степень



Условия испытаний надежности



Положение Условия Критерии
Операция при высоких температурах 85°С ТБД

Работа оперативных функций

Работа при низкой температуре -40°С ТБД
Хранение при высокой температуре 90°C ТБД
Хранение при низкой температуре -45°C ТБД

Высокая температура/влажность

Операция

60°C ТБД
Тепловой удар -40°C~90°C ТБД

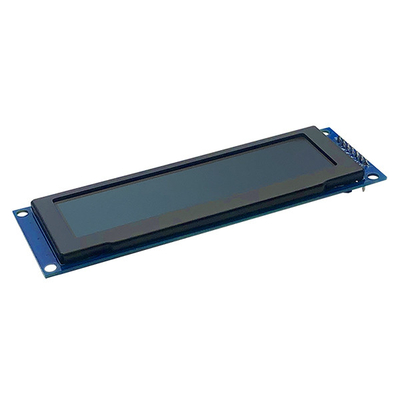

Графический OLED дисплей 3,12 дюйма SPI интерфейс изображение продукта

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 2

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 3

Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 4Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 5Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 6Дисплей OLED в сером диапазоне с графическим дисплеем длиной 3,12 дюйма 256x64 точки Интерфейс SPI Китайский производитель 7
