Подробная информация о продукте:
|
| Продукт: | 3.12" OLED дисплей | Резолюция: | Разрешение 256x64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | Интерфейс: | 4 провода SPI интерфейс |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) мм |
| Активная зона: | 76.78 ((L) x 19.18 ((W) мм | способ вождения: | 1/64 Рабочий цикл |
| Greyscale: | 16 Серое | Контроллер: | SSD1322 |
| рабочая температура: | -30°C до +85°C (настраивается) | Температура хранения.: | -40°C к +90°C |
| Цвет шрифта: | Белый Синий Желтый Зеленый | Напряжение питания: | 3В |
| Пин-номер: | 7 заголовков, 16 заголовков необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Зеленые шрифты графический OLED дисплей,Интерфейс SPI графический OLED-дисплей,256x64 графический OLED дисплей |
||
** Загрузка таблицы данных **
SFOM312YZ7-25664WBYG-01 Спецификация.pdf
Графический OLED дисплей 3,12 дюйма SPI интерфейс
Быстрый обзор продукта
Описание
ВSFOM312YZ7-25664WBYG-01модель представляет собой графический OLED COF, диагональ которого 3,12 дюйма и разрешение 256x64 точек.Этот OLED-модуль встроен в SSD1322 IC и поддерживает 8-битные интерфейсы 6800/8080 и 3/4-линейные SPIЕго размер составляет 100,5 × 33.5.0 мм, с площадью активной площади 76,78 × 19,18 мм. Он также поддерживает 4-битную шкуру серых, с напряжением логического питания 3V. Течение дисплея при 50% контрольной доске составляет 150mA @ 3.0V VDD (типичное значение),с работой за рулем 1/64.
Модуль имеет встроенный ПКБ, что позволяет клиентам использовать проволочные соединения без необходимости дополнительной разработки ПКБ для их приложений.Встроенная схема VCC на ПКБ упрощает пользование клиентомЭта плата PCB, оснащенная четырьмя монтажными отверстиями, обеспечивает легкий метод для клиентов для обеспечения модулей в своих приложениях.медицинские изделия, промышленный контроль и т.д.
Характеристики продукта
| Продукт: | 3.12" OLED дисплей |
| Решение: | Разрешение 256x64 точек |
| Режим отображения: | Пассивная матрица |
| Оптики: | Все точки зрения |
| Интерфейс: | 4 провода SPI интерфейс |
| Очертание: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) мм |
| Активная зона: | 76.78 ((L) Х 19.18 ((W) Мм |
| Способ вождения: | 1/64 Рабочий цикл |
| Контроллер: | SSD1322 |
| Серовая шкала: | 16 Серокожие |
| Рабочая температура: | -30°C до +85°C (настраивается) |
| Температура хранения: | -40°C до +90°C |
| Напряжение питания: | 3В |
| Цвет шрифта: | Белый Синий Желтый Зеленый |
| Номер пин-кода: | 7 штифтов заголовка, 16 штифтов необязательно |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Графический OLED дисплей 3,12 дюйма SPI интерфейс
Механические характеристики
| Положение | Спецификации | Единица |
| Очертание контуры | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | мм |
| Область просмотра | 78.78 ((W) x21.18 ((H) | мм |
| Активная зона | 76.78 ((W) x19.18 ((H) | мм |
| Решетка | 256 точек х 64 точек | - Я... |
| Пиксельный диапазон | 0.30 ((W) x0.30 ((H) | мм |
| Размер пикселя | 0.28 ((W) x0.28 ((H) | мм |
Определение фиксатора
| Пин No. | Символ | Функция |
|
1 |
ГНД |
Основа логической схемы Это заземление, оно также служит ориентиром для логических заземлений, оно должно быть подключено к внешней заземлению. |
|
2 |
ВКК |
Силовое питание для схемы модуля дисплея Это пин питания, подключенный к внешнему источнику. 3-5В |
| 3 | SCK | Часовая линия |
|
4 |
SDA |
Линия данных |
|
5 |
ВИЭ
|
Этот пин является вводом сигнала сброса. Когда пин вытянут НОГО, инициализация чипа выполняется. Держите этот пин вытянуть ВОЛШЕ во время нормальной работы. |
|
6 |
DC |
Этот пин - это пин управления данными/командой, подключающийся к MCU. Когда пин вытянут HIGH, данные в D[1:0] будут интерпретироваться как данные. Когда пин вытянут LOW, данные в D[1:]:0] будут переданы в командный регистр. |
|
7 |
CS |
Этот пин является выбранным входом чипа, подключающимся к MCU. Чип включен для связи MCU только при нажатии клавиши CS# на КОЛЬКО (активный КОЛЬКО) |

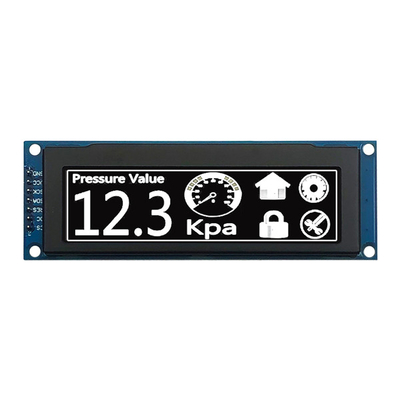

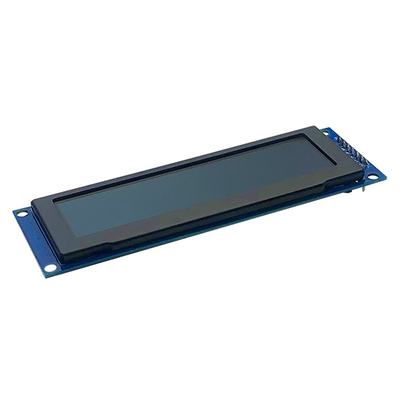

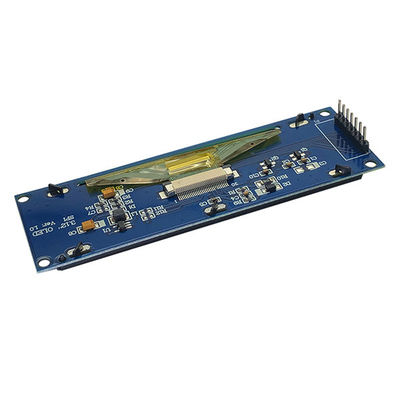

Графический OLED дисплей 3,12 дюйма SPI интерфейс изображение продукта
