Подробная информация о продукте:
|
| Продукт: | 2,4 дисплей дюйма TFT LCD | Сенсорный экран: | Сопротивляющаяся сенсорная панель |
|---|---|---|---|
| Резолюция: | 240*320 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | mcu 8/16/18 бит RGB, 16/18 бит 3/4 LINE |
| Пин-номер: | 48 контактов | Соединение: | Паять |
| Поверхностная яркость: | 350 cd/m2 | Дисплей: | ILI9341V |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | MCU&RGB интерфейс TFT LCD,ЖК-дисплей TFT 240x320,TFT LCD с RTP |
||

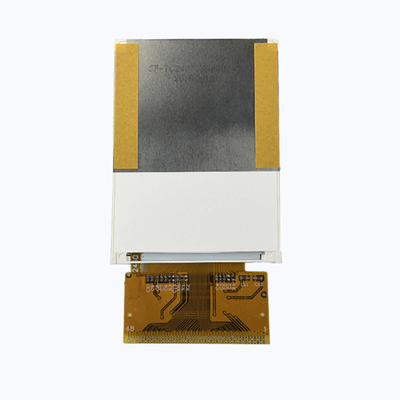

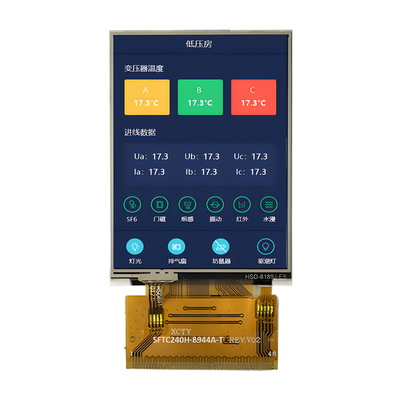

2.4 дюймовый TFT LCD с резистивной сенсорной панелью
Быстрый обзор продукта
Описание
SF-TC240H-8944A-T представляет собой 2,4-дюймовый TFT-LCD дисплей с разрешением 240x320 пикселей и яркостью 350 cd/m2.Этот модуль использует ILI9341 контроллер IC поддерживающий MCU 8/16/18 бит RGB и RGB 16/18 бит 3/4 линии интерфейсов. Размер модуля дисплея составляет 42,72 ((W) x 60,26 ((H) x 3,5 ((T) мм, а активная площадь - 36,73 ((W) x 48,96 ((H) мм. Диапазон напряжения питания для аналога составляет от 2,6 В до 3,3 В; типичное значение составляет 2,8 В.
Модуль SF-TC240H-8944A-T может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C.
Особенности
| Продукт: | 2.4 дюймовый TFT LCD дисплей |
| Решение: | 240*320 |
| Управляющий блок: | ILI9341V |
| Направление просмотра: | 12:00 |
| Номер пин-кода: | 48 штифтов |
| Светимость поверхности: | 350 Cd/m2 |
| Продолжительность жизни светодиода: | 40000 часов |
| Прикосновение к экрану | Резистивная сенсорная панель |
| Размер стекла крышки: | Настраиваемый |
| Интерфейс: | Mcu 8/16/18 бит RGB 16/18 бит 3/4 LINE SPI |
| Подключение: | Сварка |
| Соответствие: | Соответствует требованиям REACH & RoHS |
2.4 дюймовый TFT LCD с резистивной сенсорной панелью
Описание интерфейса
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | YU | Я... | Пин панели сенсорной |
| 2 | XL | Я... | Пин панели сенсорной |
| 3 | YD | Я... | Пин панели сенсорной |
| 4 | XR | Я... | Пин панели сенсорной |
| 5 | ГНД | Я... | Земля |
| 6 | ВКИ | Я... | Силовое питание 2.8В напряжение |
| 7 | VDD3 | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 8 | VDD3_P(NC) | - | Открыть |
| 9 | BC_CTRL ((NC) | - | Открыть |
| 10 | BC ((NC) | - | Открыть |
| 11 | ТЭ | О |
Выходной шприц с разрывным эффектом для синхронизации MPU с записью кадров, |
| 12-29 | DB17-DB0 | I/O | Отображение данных I/O |
| 30 | SDA | I/O | Сигнал серийного ввода |
| 31 | DOTLCK | Я... | Сигнал точечного часа для работы с интерфейсом RGB |
| 32 | ЕНАБЛЕ | Я... | Сигнал включения данных для работы с интерфейсом RGB |
| 33 | HSYNC | Я... | Линейный горизонтальный синхронизирующий сигнал |
| 34 | VSYNC | Я... | Сигнал вертикальной синхронизации кадра |
| 35 | RDX | Я... | Читать входный шприц сигнала |
| 36 | WRX | Я... | Напишите входный пин для сигналов |
| 37 | DCX | Я... | Регистрировать выбранный сигнал |
| 38 | CSX | Я... | Входной пин для сигнала выбора чипа |
| 39 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 40 | IM0 | Я... | Пожалуйста, обратитесь на четвертую страницу, Выберите режим интерфейса MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Я... | ЛЭД-анод |
| 45 | LED_K1 | Я... | Светодиодный катод |
| 46 | LED_K2 | Я... | Светодиодный катод |
| 47 | LED_K3 | Я... | Светодиодный катод |
| 48 | LED_K4 | Я... | Светодиодный катод |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80mA | - |
| Ток подачи | Если | - | 80 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - | |
| Интенсивность света для LCM |
|
- | 350 | - | Cd/m2 | Если=80mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=80 mA | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 500 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 200 | 800 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 1,000,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Условия испытания надежности
| Положение | Состояние | Время (ч) | Оценка |
| Высокая температура. | 80°C | 120 |
Никаких аномалий. в функциях и внешний вид |
|
Высокая температура.
|
70°C | 120 | |
| Низкая температура. | -30°С | 120 | |
| Низкая температура. | -20°C | 120 | |
| Влажность | 40°C/ 90% RH | 120 | |
| Температура теплового удара. |
-20°C ¬ 25°C ® 70°C (0,5 часа ¬ 5 минут ® 0,5 часа) |
10 циклов |
