| Продукт: | Модуль дисплея 0,96 дюймов OLED | Резолюция: | Графика 128x64 |
|---|---|---|---|
| Дисплей: | SSD1306BZ или эквивалентный | Очертание Дим.: | 26.7x19.26x1.41 (мм) |
| Отображение цвета: | Бело-синий вариант | сенсорный экран: | Без сенсорного экрана (не требуется) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | 6800, 8080, SPI, I2C |
| Соединение: | Сварка/горячий бар (настраиваемый) | Пин-номер: | 30 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | SPI интерфейс OLED дисплейный модуль,Модуль дисплея 0,96 дюймов OLED |
||
0.96 дюймовый OLED дисплей SPI интерфейс
Быстрый обзор продукта
Описание
SF-OS096HX-12864W-01 - это графический OLED-дисплей с разрешением 128x64, диагональ которого 0,96 дюйма.Модуль встроен с SSD1306 IC; он поддерживает серийный интерфейс 6800, 8080, I2C и 4-проводной SPI. Напряжение питания для логики составляет 3V, напряжение питания для дисплея составляет 7.5V, дисплей с 50% током контрольной доски составляет 6mA @ 7.5Вcc (типичное значение), вождение 1/64.
SF-OS096HX-12864W-01 этот 0,96-дюймовый COG Graphic OLED модуль подходит для носимых устройств, приложений для умного дома и т. Д. Этот модуль может работать при температурах от -40 ° C до +70 ° C;температура хранения составляет от -40°C до +85°C.
Преимущества продукта
SAEF Technology является профессиональным поставщиком OLED-модулей. Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED-точечных матричных дисплеев и индивидуальных моделей.Графические OLED-дисплеи и OLED-дисплейные панелиМеханическая структура включает в себя типы Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded).SAEF OLED модули имеют все важные преимущества:
0.96 дюймовый тонкий OLED дисплей
Определение пин интерфейса
| ПИН-код No. | СИМБОЛ | Тип | Описание функций | |||||
| 1 | NC ((GND) | П | Он должен быть подключен к внешней земле. | |||||
| 2 | C2P |
Я... |
C1P/C1N-Pin для конденсатора насоса заряда. C2P/C2N-Pin для конденсатора насоса заряда. Подключайте их друг к другу конденсатором. Они должны плавать, когда зарядный насос не работает. |
|||||
| 3 | C2N |
как выше |
||||||
| 4 | C1P | как выше | ||||||
| 5 | C1N | как выше | ||||||
|
6 |
VBAT |
П |
Электрическое питание для регулирующей схемы зарядного насоса. Он должен быть подключен к внешнему источнику, когда используется зарядной насос. |
|||||
| 7 | NC | NC | ||||||
| 8 | ВСС | П | Он должен быть подключен к внешней земле. | |||||
| 9 | VDD | П | Пиналь для логической схемы, он должен быть подключен к внешнему источнику. | |||||
| 10 | BS0 | Интерфейс Выберите подставки | ||||||
| 11 | BS1 | Интерфейс Выберите подставки | ||||||
| 12 | Ничего. | Интерфейс Выберите подставки | ||||||
| 13 | CS# | Я... | Чип Выберите входный пин. | |||||
| 14 | RES# | Я... | Вводный штифт с резагрузкой оборудования. | |||||
|
15 |
D/C# |
Я... |
Это контрольный пин "Данные и команды". Когда штифт вытянут ВСЕГДА, данные в D[7:0] являются данными. В режиме I2C этот пин действует как SA0 для рабского адреса. При выборе серийного интерфейса с тремя проводами этот пин должен быть подключен к VSS |
|||||
|
16 |
R/W# |
Я... |
Читать/записывать выбранный пин. выбран, этот пин должен быть подключен к |
|||||
|
17 |
# |
Я... |
Пин для чтения/записи. выбран, этот пин должен быть подключен к |
|||||
| 18 | D0 |
I/O |
Это 8-битная двунаправленная шина данных, которая подключается к микропроцессору. При выборе режима последовательного интерфейса D2 следует сохранять NC, D1 будет последовательным входом данных: SDIN, D0 будет последовательным входом часов: SCLK. При выборе режима I2C D2, D1 должны быть связаны друг с другом и служить SDA, а D0 - серийный часовой вход SCL. |
|||||
| 19 ~ 25 | D1 ~ D7 |
Это 8-битная двунаправленная шина данных, которая подключается к микропроцессору. При выборе режима последовательного интерфейса D2 следует сохранять NC, D1 будет последовательным входом данных: SDIN, D0 будет последовательным входом часов: SCLK. При выборе режима I2C D2, D1 должны быть связаны друг с другом и служить SDA, а D0 - серийный часовой вход SCL. |
||||||
|
26 |
IREF |
Я... |
Текущая ориентация на регулировку яркости. Это ссылочный кнопок выходного тока сегмента. Между этим кнопом и VSS должен быть подключен резистор.Настройте ток на 12,5 uA максимум. |
| 27 | VCOMH | О |
Уровень напряжения сигнала COM отключен. Конденсатор должен быть соединен между этим штифтом и VSS. |
|
28 |
ВКК |
П |
Поставка питания для OLED приводящего напряжения. Конденсатор должен быть подключен между этим штифтом и VSS, когда используется насос зарядки. Он должен быть подключен к внешнему источнику, когда насос зарядки не используется. |
| 29 | VLSS | П | Это аналоговое заземление, оно должно быть подключено к ВСС извне. |
| 30 | NC ((GND) | П | Он должен быть подключен к внешней земле. |
Абсолютные максимальные рейтинги
| Характеристика | Символ | Стандартная стоимость | Единица | Примечания | ||
| МИН | Тип | Максимум | ||||
| Напряжение питания ((1) | VDD | -Нет.3 | - | +4.0 | V | 1,2 |
| Напряжение питания ((2) | VBAT | -Нет.3 | - | 4.5 | V | 1,2 |
| Напряжение питания ((3) | ВКК | 0 | - | 15.0 | V | 1,2 |
| Операционная температура | TOPR | -40 | - | +70 | 0C | |
| Температура хранения | TSTG | -40 | - | +85 | 0C | 3 |
| Продолжительность жизни (120 cd/m2) | 10000 | - | - | час | 4 | |
| Продолжительность жизни (80 cd/m2) | 30000 | - | - | час | 4 | |
| Продолжительность жизни (60 cd/m2) | 50000 | - | - | час | 4 | |
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V .
Примечание 2: При использовании этого модуля сверх вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.Желательно использовать этот модуль в условиях, указанных в разделе 9-1 Електрические характеристики постоянного тока Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля и может ухудшиться надежность модуля.
Примечание 3: Определенные температурные диапазоны не включают поляризатор. Максимальная выдерживаемая температура поляризатора должна составлять 80 °C.
Примечание 4: VCC = 9,0V, Ta = 25°C, 50% Шахматная доска.
Средний срок службы при комнатной температуре оценивается при ускоренной работе при высоких температурах.
Электрические характеристики постоянного тока
| Символ | Параметр | Условия испытания | Стандартная стоимость | Единица | ||
| МИН | Тип | Максимум | ||||
| VDD | Напряжение логического питания | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | Напряжение питания регулятора зарядного насоса | Внутренний зарядный насос включен | 3.5 |
- |
4.2 | V |
| ВКК | Рабочее напряжение для OLED (генерируется насосом зарядки) | Внутренний зарядный насос включен | 7.0 | 7.5 | V | |
| ВКК | Рабочее напряжение для OLED (поставляется извне) | Отключить внутренний зарядный насос | 8.5 | 9.0 | 9.5 | V |
| ВИЧ | Высокий уровень логического ввода | 0.8*VDD | - | - | V | |
| VIL | Низкий уровень логического ввода | - | - | 0.2*VDD | V | |
| VOH | Высокий уровень логического вывода | IOUT = 100μA, 3,3 МГц | 0.9*VDD | - | - | V |
| VOL | Низкий уровень логического вывода | IOUT = 100μA, 3,3 МГц | - | - | 0.1*VDD | V |
| ИДД, СНИМ | IDD, режим сна | - | - | 10 | uA | |
| ИБАТ, СНЕМЬ | IBAT, режим сна | - | - | 10 | uA | |
| ICC, СЛЕП | ICC, ток режима сна | - | - | 10 | uA | |
| IDD | Поток подачи VDD | - | 50 | 150 | uA | |
| МКК |
Поток подачи ВЦК (VCC поставляется извне) |
VDD = 2,8 В, VCC = 9 В, 100% площадь отображения включить |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT Ток подачи (VCC генерируется насосом зарядки) |
VDD = 2,8 В, VCC = 7,25 В, 100% площадь отображения включить |
- |
25.6 |
32.0 |
mA |
Оптические характеристики
| Символ | Параметр | состояние | Стандартная стоимость | Единица | ||
| МИН | Тип | Максимум | ||||
| Лбр |
Яркость (VCC поставляется извне) |
120 |
- |
- |
cd/m2 | |
|
Лбр |
Яркость (VCC генерируется насосом зарядки) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (Белый) | В 1931 году | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| КР | Контраст в темной комнате | - | 2000:1 | - | ||
| Угол обзора | - | 160 | - | степень | ||

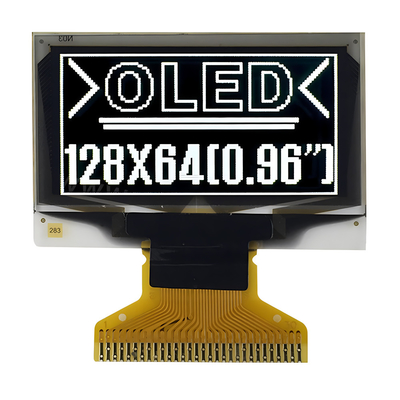

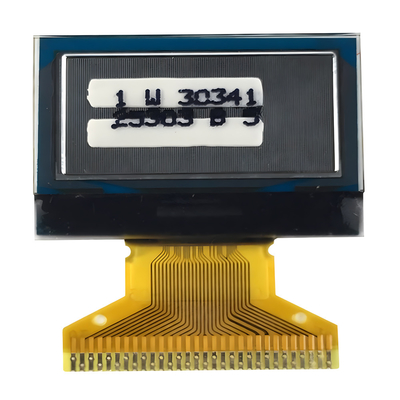

0.96 дюймовый тонкий OLED дисплей Изображение продукта
