Подробная информация о продукте:
|
| Продукт: | 2.8 дюймовый TFT LCD модуль | Резолюция: | 240x320 |
|---|---|---|---|
| Интерфейс: | RGB/MCU | Сенсорный экран: | С сопротивляющимся экраном касания |
| Направление просмотра: | Двенадцать. | Пин-номер: | 50 штифтов |
| Соединение: | Подключение типа FPC | Поверхностная яркость: | 280-350 cd/m2 |
| Операционная температура.: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.8 дюймовый резистивный сенсорный экран TFT LCD,240*320 пикселей Резистивный сенсорный экран TFT LCD,Интерфейс MCU с резистивным сенсорным экраном TFT LCD |
||
240x320 2,8 "резистивный сенсорный экран TFT LCD
Быстрый обзор продукта
Описание
SF-TC280P-9413B-T представляет собой модуль TFT LCD диагональю 2,8 дюйма, 240xRGBx320, полноцветный TFT LCD дисплей.0 x 69.2 x 3,5 мм и площадь активной площади 43,2 x 57,6 мм; SF-TC280P-9413B-T LCD TFT интегрирован с контроллером ILI9341V на модуле, а напряжение логического питания колеблется от 2,6 В до 3,3 В.
SF-TC280P-9413B-T - это портретный LCD-модуль с яркостью 350 cd/m2. Если вы хотите использовать его в пейзажном режиме или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.

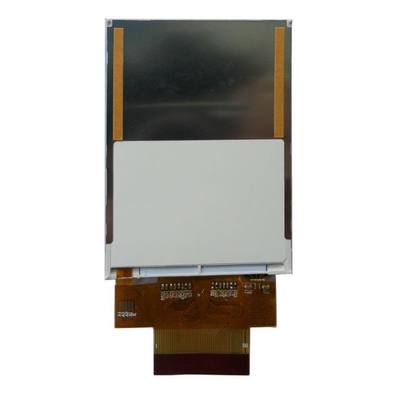

240x320 2,8 "резистивный сенсорный экран TFT LCD рисунок
![]()
![]()
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | Светодиод-К | Я... | Светодиодный катод |
| 2 | Светодиод-А1 | Я... | ЛЭД-анод |
| 3 | Светодиод-А2 | Я... | ЛЭД-анод |
| 4 | Светодиод-А3 | Я... | ЛЭД-анод |
| 5 | Светодиод-А4 | Я... | ЛЭД-анод |
| 6 | IM0 | Я... | Выберите интерфейс системы.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | Перезагрузка | Я... | Переключатель |
| 11 | VSYNC | Я... | Вертикальный синхронизирующий сигнал в интерфейсе RGB |
| 12 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал в интерфейсе RGB |
| 13 | DOTCLK | Я... | Сигнал точечного часа для работы интерфейса RGB |
| 14 | DE | Я... | Сигнал включения данных для работы интерфейса RGB |
| 15-32 | DB0-DB17 | I/O | 18 битов - параллельные данные |
| 33 | СДО | I/O | Серийный выходный сигнал |
| 34 | SDI | I/O | Данные выводятся на падающем краю сигнала SCL |
| 35 | РД | Я... | Читать входный шприц сигнала |
| 36 | WR | Я... | Напишите входный пин для сигналов |
| 37 | D/CX ((SCL) | Я... |
Этот пин используется для серийного интерфейса часов в 3-wrie 9-бит/ 4-wrie 8-битный интерфейс серийных данных |
| 38 | CSX | Я... | Сигнал выбора чипа |
| 39 | ТЭ | О |
Выходный шприц с эффектом разрыва для синхронизации MPU с кадром запись, активируемая командой S/W. |
| 40 | ОВВСК | Я... | Силовое питание1.8V/2.8V Напряжение |
| 41 | ОВВСК | Я... | Силовое питание1.8V/2.8V Напряжение |
| 42 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 43 | ГНД | - | Земля |
| 44 | XR | Я... | Сигнал ввода на сенсорной панели |
| 45 | YD | Я... | Сигнал ввода на сенсорной панели |
| 46 | XL | Я... | Сигнал ввода на сенсорной панели |
| 47 | YU | Я... | Сигнал ввода на сенсорной панели |
| 48 | ГНД | - | Земля |
| 49 | ГНД | - | Земля |
| 50 | ГНД | - | Земля |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 2.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80 mA | - |
| Ток подачи | Если | - | 80 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 256 | - | мВт | - | |
| Интенсивность света для LCM |
- |
280 | 320 | 350 | Cd/m2 | Если=80mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=80mA | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 550 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 300 | 900 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 1,00,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 60 | - | Уровень | - |
| θL | - | 60 | - | ||||||
| Вер. | Θ+ | - | 45 | - | |||||
| Я... | - | 60 | - | ||||||

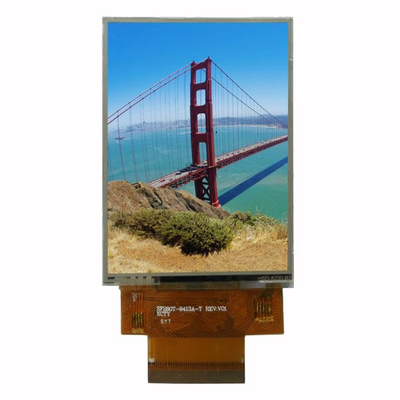

240x320 2,8 "резистивный сенсорный экран TFT LCD изображение продукта
![]()
![]()
![]()
