Подробная информация о продукте:
|
| Продукт: | 2.8 дюймовый TFT дисплей | Резолюция: | 240*320 |
|---|---|---|---|
| Направление просмотра: | 12:00 | Интерфейс: | ППИ |
| Дисплей: | ILI9341V | Сенсорный экран: | без сенсорной панели |
| Размер защитного прозрачного стекла: | Настраиваемый | Пин-номер: | 13 штифтов |
| Соединение: | ФПК | Поверхностная яркость: | 500 cd/m2 |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей lcd tft 2,8 дюймов,SPI серийный интерфейс TFT LCD дисплей |
||
2.8 дюймовый TFT LCD дисплей 240x320 точек TN SPI интерфейс Введение продукта
Быстрый обзор продукта
Описание
SF-TC280P-8722B-N представляет собой 2,8-дюймовый SPI TFT-LCD-модуль в режиме портрета с разрешением 240x320 пикселей. SF-TC280P-8722B-N LCD-модуль встроен с IC ILI9341V; он поддерживает интерфейс SPI;его рабочее напряжение ((Vdd) составляет от 2.6V до 3.3V, типичное значение 2,8V. Направление обзора этого модуля - 12 часов и соотношение контраста 400:1.
SF-TC280P-8722B-N представляет собой портретный режим TFT-LCD с яркостью 500 нит (типичное значение). SF-TC280P-8722B-N может работать при температуре от -20 °C до +70 °C,температура хранения составляет от -30°C до +80°CОн идеально подходит для системы безопасности дверей, мини аудиоплеера, детского монитора и других ручных устройств.
2.8 дюймовый TFT LCD дисплей 240x320 точек TN SPI интерфейс
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LEDK | Я... | Светодиодный катод |
| 2 | LEDA | Я... | ЛЭД-анод |
| 3 | ГНД | Я... | Силовое заземление |
| 4 | CS | Я... | Входной пин для сигнала выбора чипа |
| 5 | РС | Я... | В 4-строчном SPI этот пин используется как D/CX (выбор данных/команд). |
| 6 | SCL | Я... | В серийном интерфейсе это используется как SCL. |
| 7 | Перезагрузка | Я... | Этот пин используется для выбора DATA или Command в параллельном интерфейсе |
| 8 | СДО | I/O | Выходной сигнал |
| 9 | SDA | Я... | Входной сигнал |
| 10 | ГНД | Я... | Силовое заземление |
| 11 | VDD | Я... | Силовое питание1.8V/2.8V Напряжение |
| 12 | VDD | Я... | Силовое питание2.8В напряжение |
| 13 | ГНД | Я... | Силовое заземление |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | 12 | 15 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80MA | - |
| Ток подачи | Если | - | 80 | 80 | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 256 | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 500 | - | Cd/m2 | Если=80MA | Без CTP |
| Единообразие для LCM | - | 80 | - | - | % | Если=80MA | - |
| Цвет подсветки | Белый | ||||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 25 | - | Мисс | (1) (2) | |
| 2 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
300 | 400 | - | - | (1) ((3) | |
| 3 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 60 | - | Уровень | - | |
| θL | 60 | - | |||||||
| Вер. | Θ+ | - | 60 | - | |||||
| Я... | - | 45 | - | ||||||

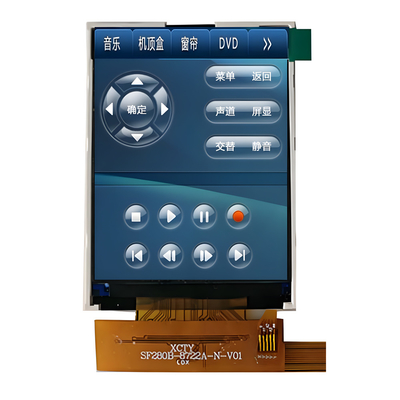

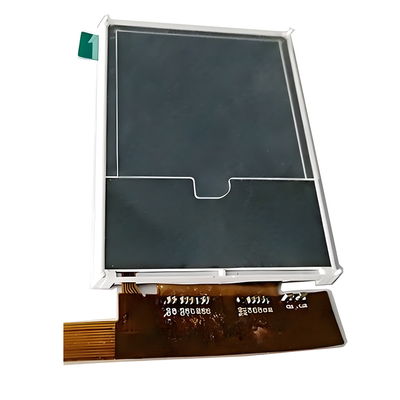

2.8 дюймовый TFT LCD дисплей 240x320 точек TN SPI интерфейс Изображение продукта
