Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый OLED экран | Резолюция: | Разрешение 128x64 точек |
|---|---|---|---|
| Режим отображения: | Пассивный матричный дисплей | Интерфейс: | I2C |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 47.0(L) x 43.0(W) x 13.8 ((T) мм |
| Активная зона: | 35.06 ((L) x 17.52 ((W) мм | Пиксельный диапазон: | 00,274 x 0,274 мм |
| способ вождения: | 1/64 Рабочий цикл | рабочая температура: | -40°C до +70°C (настраивается) |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1309 или эквивалентный |
| Пин-номер: | 4 заголовка, 7 заголовков необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | I2C графический OLED-дисплей,1.54 дюймовый графический OLED дисплей,128x64 точек OLED дисплейный модуль |
||
¥MОдел No.SFOM154YZ4-12864WB-01
Тип: 1,54" графический OLED
Структура: COG+PCB
¢128x64 точки
¢ IC:SSD1309
5В питание
¥1/64пошлина
Интерфейс: SPI, I2C
Цвет дисплея: белый / синий
Если вам нужен небольшой OLED-дисплей с гораздо большей яркостью, гораздо большей контрастностью, более широкими углами просмотра и более низким потреблением тока, вы можете использовать OLED-дисплей SAEF COB.SFOM154YZ4-12864WB-01 - хороший выбор.Этот 1.54 ′′ OLED-модуль имеет встроенный SSD1309 IC, который имеет диаметры 47.0 ′′ L x 43.0 ′′ W x 13.8 ′′ T мм, а видимая часть OLED измеряет 1.54 ′′ диагональ и содержит 128 ′′ 64 пикселей.Он способен общаться с помощью SPI и I2C интерфейса.
Характеристики продукта
| Продукт: | 1.54 дюймовый OLED экран |
| Решение: | Разрешение 128x64 точек |
| Интерфейс: | I2C |
| Режим отображения: | Пассивный матричный дисплей |
| Оптики: | Все точки зрения |
| Очертание: | 47.0(L) X 43.0(W) X 13.8(T) Мм |
| Активная зона: | 35.06 ((L) Х 17.52 ((W) Мм |
| Пиксельный пич: | 0.274 х 0.274 мм |
| Способ вождения: | 1/64 Рабочий цикл |
| Рабочая температура: | -40°C до +70°C (настраивается) |
| Температура хранения: | -40°C до +85°C |
| Номер пин-кода: | 4 штифта заголовка, |
| Управляющий блок: | SSD1309 или эквивалентный |
| Соответствие: | Соответствует требованиям REACH & RoHS |

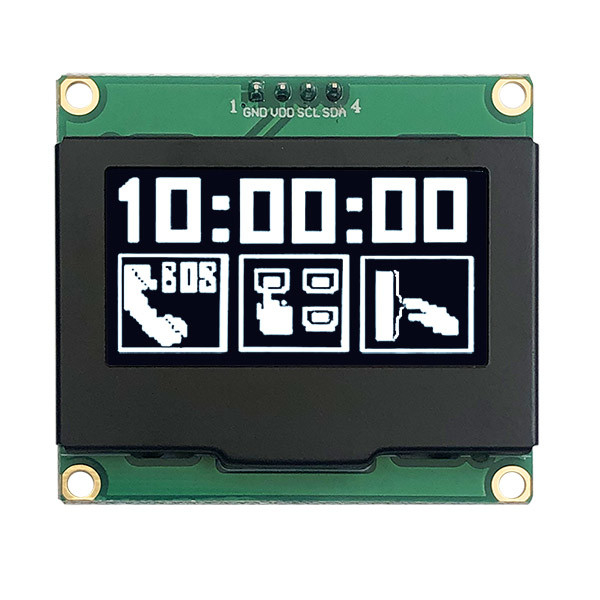

1.54 дюймовый OLED графический дисплей Рисунок продукта
Схематическая схема
Функция пин интерфейса
| Нет, нет, нет. | Символ | Функция |
|---|---|---|
| 1 | ГНД | Земля |
| 2 | ВКК | Вход питания. |
| 3 | SCL | Когда интерфейс I2C выбран, то D0 служит вводной панелью серийного часа (SCL), а D1 - вводной панелью серийных данных (SDAI). |
| 4 | SDA |
Характеристики постоянного тока
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | |
| Напряжение питания для дисплея | ВКК | 11.5 | 12 | 12.5 | V | |
| Вклад высокого уровня | ВИЧ | 0.8×VDD | - | - | V | |
| Ввод низкого уровня | VIL | - | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | - | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | - | - | 0.1×VDD | V |
|
Поток подачи VDD VDD = 2,8V, VCC = 12, IREF = 10uA, нет Прикрепленная панель, Дисплей включен, все включено, |
IDD |
Контраст = FFh |
- |
90 |
110 |
μA |
|
Поток подачи ВЦК VDD = 2,8V, VCC = 12, IREF = 10uA, без панели прикрепленный, Дисплей включен, все включено |
МКК |
- |
450 |
580 |
μA |
|
|
Выпуск сегмента Текущий, VDD = 2,8 В, VCC = 12 В, IREF=10uA, Дисплей включен. |
ISEG |
Контраст=FFh | 280 | 310 | 340 |
μA |
| Контраст=AFh | - | 215 | - | |||
| Контраст=7Fh | - | 155 | - | |||
| Контраст=3Fh | - | 78 | - | |||
| Контраст=0Fh | 20 | - | ||||
|
Текущий режим покоя для VDD |
ИДД, СНИМ |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
|
Текущий режим покоя для VCC |
ICC, СЛЕП |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- |
- |
10 |
μA |
Электрические спецификации
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
| Потребление тока в нормальном режиме | Все пиксели включены | - | 17 | 25 | mA | |
| Потребление тока в режиме ожидания | Режим ожидания 10% пикселей включен | - | 0.5 | 1.5 | mA | |
| Потребление энергии в нормальном режиме | Все пиксели включены | - | 71.5 | 97.5 | мВт | |
| Потребление энергии в режиме ожидания | Режим ожидания 10% пикселей включен | - | 6.5 | 19.5 | мВт | |
| Яркость | Лбр | - | 90 | 110 | - | cd/m2 |
| C.I.E. (Белый) |
(x) (y) |
В 1931 году |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Контраст в темной комнате | КР | - | 2000:1 | - | - | |
|
Угол обзора
|
- | 160 | - | - | степень |
Характеристики синхронизации интерфейсов I2C
|
Символ |
Описание | Минуты | Макс |
Единица |
| цикл | Время цикла часов | 2.5 | - | μs |
| tHSTART | Время ожидания состояния запуска | 0.6 | - | μs |
| tHD | Время ожидания данных (для ¢SDAOUT¢PIN) | 0 |
- |
n |
| Время ожидания данных (для ¢SDAIN¢PIN) | 300 | |||
| tSD | Время установки данных | 100 | - | n |
| tSSTART |
Время настройки состояния запуска (Применяется только при повторном состоянии запуска) |
0.6 | - | μs |
| TSSTOP | Время установки состояния остановки | 0.6 | - | μs |
| tR | Время подъема для данных и кнопки часов | 300 | n | |
| tF | Время падения для данных и кнопки часов | 300 | n | |
| ТИДЛЕ | Время простоя до начала новой передачи | 1.3 | - | μs |

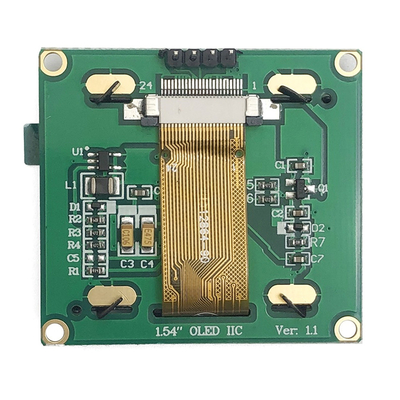

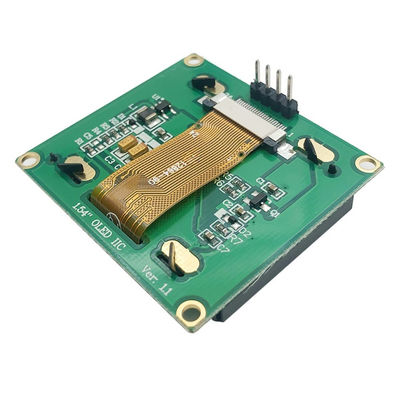

1.54 дюймовый OLED графический дисплей Изображение продукта
