Подробная информация о продукте:
|
| Продукт: | 4.3 дюймовый TFT сенсорный экран | Резолюция: | 480x854 |
|---|---|---|---|
| Сенсорный экран: | Капацитивная сенсорная панель (CTP) | Направление просмотра: | Угол наблюдения IPS полный |
| Дисплей: | NT1пограничный транспорт | Пин-номер: | 24 штифта |
| Соединение: | ZIF | Поверхностная яркость: | 250 cd/m2 (ниты) |
| Интерфейс: | Мипи | Срок службы светодиодов: | 40,000 часов |
| IC драйвера CTP:: | GT9137 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | NT35512 ТФТ-модуль ЖК-дисплея,4,3 модуль дисплея дюйма TFT LCD |
||
Капацитивный сенсорный экран TFT LCD дисплейный модуль 4,3" интерфейс MIPI
Быстрый обзор продукта
Описание
SF-TC430H-8579A-CT представляет собой 4,3-дюймовый TFT-LCD дисплей с разрешением 480x854 пикселя и яркостью 250 cd/m2.Размер модуля дисплея 63.5 ((W) x 108 ((H) x 3.1 ((T) мм, а активная площадь 53,57 ((W) x 95,3 ((H) мм. Диапазон напряжения питания для аналоговых устройств составляет от 2,6 В до 3,3 В; типичное значение составляет 2,8 В.
Этот модуль дисплея использует экран IPS, который позволяет пользователям четко видеть дисплей под широкими углами. Модуль SF-TC430H-8579A-CT может работать при температурах от -20°C до +70°C;температура хранения составляет от -30°C до +80°C.

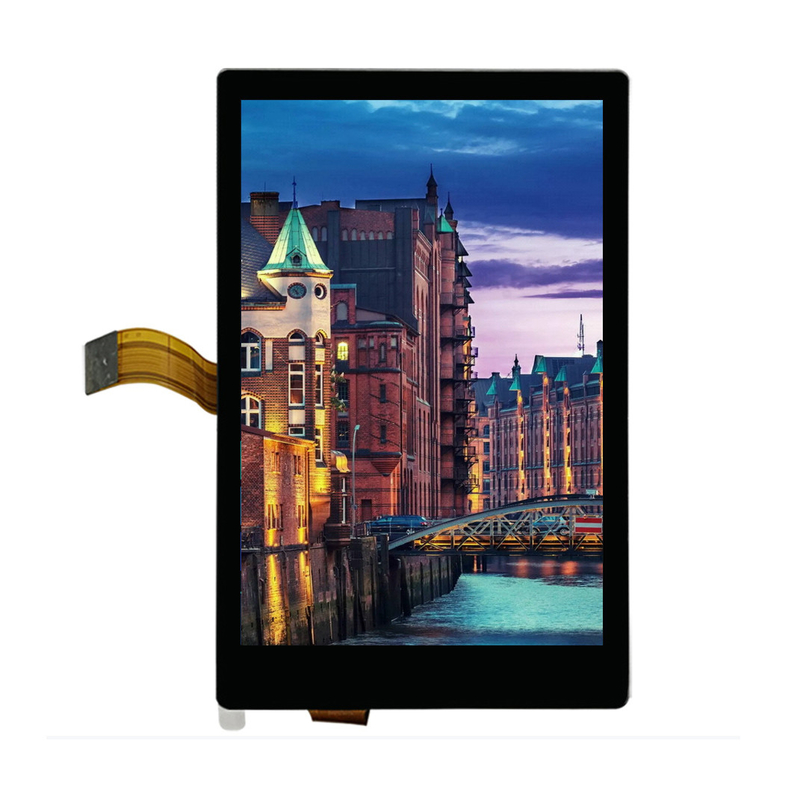

4.3 дюйма Портрет IPS 480x854 точки Капацитивный сенсорный экран TFT LCD Рисунок
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | MIPI_TCN | Я... | Сигналы DSI-CLK-часовые |
| 2 | MIPI_TCP | Я... | Сигналы часов DSI-CLK+ |
| 3 | ГНД | Я... | Земля |
| 4 | MIPI_TDN0 | Я... | DSI-D0- сигналы данных |
| 5 | MIPI_TDP0 | Я... | Сигналы данных DSI-D0+ |
| 6 | ГНД | Я... | Земля |
| 7 | MIPI_TDP1 | Я... | Сигналы данных DSI-D1+ |
| 8 | MIPI_TDN1 | Я... | DSI-D1 - сигналы данных |
| 9 | ГНД | Я... | Земля |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | ГНД | Я... | Земля |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | ГНД | Я... | Земля |
| 16 | VDD18_PMU | Я... | Силовое питание 1,8V - 2,8V |
| 17 | NC | - | - |
| 18 | LRSTB | Я... | Регистр выбирает пин |
| 19 | NC | - | - |
| 20 | ЛПТЭ | Я... | Выходный эффект разрыва |
| 21 | VDD28_PMU | Я... | Силовое питание 2,8 В |
| 22 | ГНД | Я... | Земля |
| 23 | VLED_P | О | ЛЭД-анод |
| 24 | VLED_N | О | Светодиодный катод |
Максимальная абсолютная граница
|
Положение |
Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | - | 16 | - | V | Если=40 мА | - |
| Ток подачи | Если | - | 40 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | - | - | мВт | - | |
| Интенсивность света для LCM |
- |
250 | - | Cd/m2 | Если=40mA | - | |
| Единообразие для LCM | - | 80 | - | - | % | Если=40 мА | - |
| Цвет подсветки | Белый | ||||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 12 | - | Мисс | (1) (2) | |
| 2 | Передача (без PoL) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 80 | - | Уровень | - |
| θL | - | 80 | - | ||||||
| Вер. | Θ+ | - | 80 | - | |||||
| Я... | - | 80 | - | ||||||

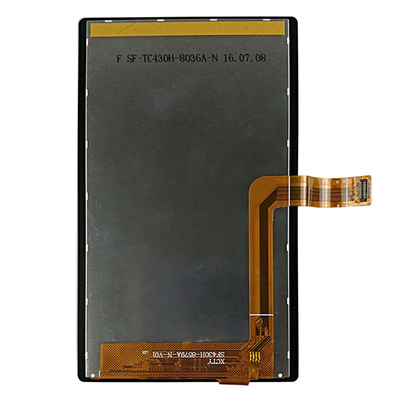

4.3 дюймовый портретный IPS 480x854 точек Капацитивный сенсорный экран TFT LCD Изображение продукта
