Подробная информация о продукте:
|
| Продукт: | 0.49 дюймовый IIC OLED 4 Header Pin | Количество пикселей: | Графика 64x32 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | 3/32 Обязанность |
| Размер модуля: | 15 х 15 х 2,42 (мм) | Активная зона: | 11.18 х 5,58 (мм) |
| Пиксельный диапазон: | 00,175 x 0,175 (мм) | Размер пиксела: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | Заголовочный пин | Пин-номер: | 4 штыря |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.49 дюймовый графический OLED дисплей,SSD1315 Графический OLED дисплей,I2C графический OLED-дисплей |
||
Графический OLED 0,49 дюйма с 4 заголовками SSD1315 Поддержка интерфейса I2C
Быстрый обзор продукта
¢Номер модели SFOM049JY-6432WB
Размер: 0,49 дюйма
Вид: графический
Структура: COG+PCB
Матрица с точками 64x32
IC:SSD1315 или эквивалентный
3В питание
¥1/32 пошлина
Интерфейс: I2C
Цвет дисплея: Белый / Желтый
Описание
SFOM049JY-6432WB представляет собой 0,49-дюймовый графический OLED-дисплей, который имеет структуру COG с платой PCB, изготовленную из 64x32 пикселей.напряжение питания для Logic 3VМодуль SFOM049JY-6432WB может работать при температуре от -40°C до +80°C; его температура хранения колеблется от -40°C до +85°C. Этот модуль подходит для промышленных устройств,приложение для умного домаМодуль SFOM049JY-6432WB поддерживает внутреннее питание зарядного насоса и внешнее питание VCC.
Особенности
| Продукт: | 0.49 дюймовый IIC OLED 4 заголовка |
| Количество пикселей: | Графика 64x32 |
| Управляющий блок: | SSD1315 или эквивалентный |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Монохромный (белый) |
| Движение: | 3/32 Обязанность |
| Размер панели: | 15 х 15 х 2,42 (мм) |
| Активная зона: | 11.18 х 5,58 (мм) |
| Пиксельный пич: | 0.175 х 0,175 (мм) |
| Размер пикселя: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все точки зрения |
| Интерфейс: | I2C |
| Подключение: | Сварка/горячий бар (настраиваемый) |
| Номер пин-кода: | 4 штифта |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |

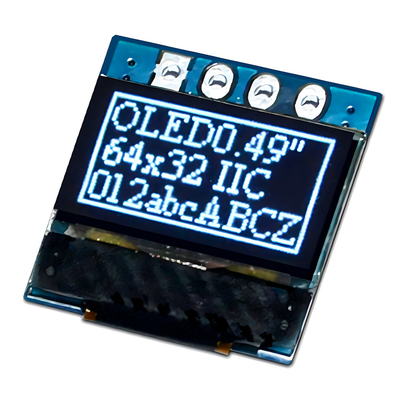

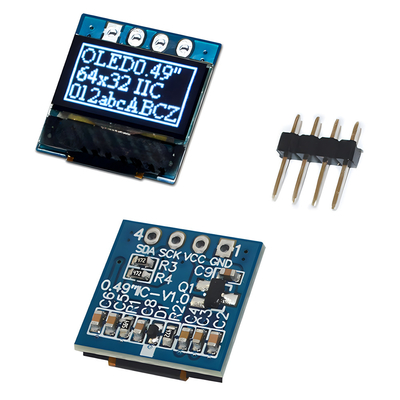

Графический OLED 0,49 дюйма с 4 заголовками SSD1315 Поддержка интерфейса I2CРисунок продукта
| Нет, нет, нет. | Символ | Функция |
|---|---|---|
| 1 | ГНД | Земля |
| 2 | ВКК | Вход питания. |
| 3 | SCL | Когда интерфейс I2C выбран, то D0 служит вводной панелью серийного часа (SCL), а D1 - вводной панелью серийных данных (SDAI). |
| 4 |
SDA |
| Параметр | Символ | Минуты | Макс | Единица |
|---|---|---|---|---|
| Напряжение питания для логики | ВКК | 0 | 4.0 | V |
| Напряжение питания для дисплея | VCC1 | 0 | 16.0 | V |
| Операционная температура | TOP | -40 | +80 | °C |
| Температура хранения | TSTG | -40 | +85 | °C |
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица |
|---|---|---|---|---|---|---|
| Напряжение питания для логики | ВКК | - Я не знаю. | 2.8 | 3.0 | 3.2 | V |
| Ввод высокого напряжения. | ВИЧ | - Я не знаю. | 0.8×VDD | - Я не знаю. | VDDIO | V |
| Ввод низкого напряжения. | VIL | - Я не знаю. | 0 | - Я не знаю. | 0.2×VDD | V |
| Выход высокий вольт. | VOH | - Я не знаю. | 0.9×VDD | - Я не знаю. | VDDIO | V |
| Выход низковольтный. | VOL | - Я не знаю. | 0 | - Я не знаю. | 0.1×VDD | V |
| 50% проверка Работа панели | МКК | VCC1=7,5В | - Я не знаю. | 13.0 | 26.0 | mA |

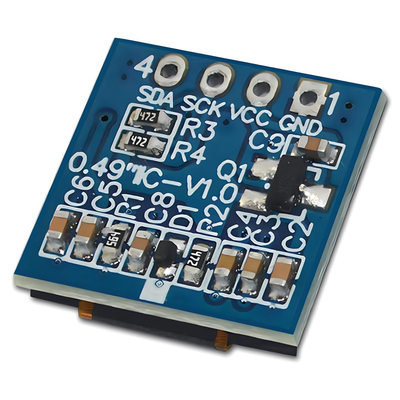

Графический OLED 0,49 дюйма с 4 заголовками SSD1315 Поддержка интерфейса I2CИзображение продукта
