Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый графический OLED | Резолюция: | 128X64 |
|---|---|---|---|
| Цвет: | Желтый+синий (двойной цвет) | Оптики: | Все углы наблюдения |
| Размер модуля: | 24.74*16.9*1.42 (мм) | Стекло: | OLED |
| Контроллер: | SSD1315 | рабочая температура: | -40°C до +80°C |
| Пин-номер: | 30 штифтов | Интерфейсы: | 6800/8080 параллельный, 4-проводной SPI и I2C |
| Время жизни: | 50,000 часов | Яркость: | 180 нит |
| Соотношение контраста: | 20, 000: 1 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Двухцветный тонкий OLED-дисплей,Интерфейс SPI Тонкий OLED дисплей,Интерфейс SPI Тонкий OLED дисплей |
||
0.96 дюймовый тонкий OLED дисплей двойного цвета Желтый+Синий Интерфейс SPI Введение продукта
Быстрый обзор продукта
Номер модели SFOS096JY-7149AN
Тонкий OLED-дисплей
¥0,96" OLED дисплей, OLED 0,96"
Подходит для носимого устройства
Вид: графический
¢Структура: COG
Матрица из 128 x 64 точек
¢ IC:SSD1315
3В питание
¥1/64 пошлина
Интерфейс: 6800, 8080, SPI, I2C
Цвет дисплея: двойной цвет Желтый+Синий
Описание
SAEF выпустила низкозатратный 0,96-дюймовый тонкий OLED-дисплей SFOS096JY-7149AN, который состоит из 128x64 пикселей, диагональ которого составляет всего 0,96 дюйма.96" OLED дисплей также встроен в SSD1315 драйвер ICПринятие более тонких OLED-панелей является новой тенденцией для новых проектов,Мы рекомендуем клиентам выбирать тоньше SFOS096JY-7149AN для новых проектов дизайнаМодуль.SFOS096JY-7149AN поддерживает внутреннее питание зарядного насоса и внешнее питание VCC.
Информация о продукте
| Продукт: | 0.96 дюймовый графический OLED |
| Решение: | 128х64 |
| Цвет: | Желтый+синий (двойной цвет) |
| Размер модуля: | 24.74*16.9*1.42 (мм) |
| Контроллер: | SSD1315 |
| Номер пин-кода: | 30 штифтов |
| Продолжительность: | 50000 часов |
| Контрастный коэффициент: | 20, 000: 1 |
| Оптики: | Все точки зрения |
| Стекло: | ОЛЕД |
| Рабочая температура: | -40°C до +80°C |
| Интерфейсы: | 6800/8080 Параллельный, 4-проводной SPI, И I2C |
| Яркость: | 180 гнезд |
| Соответствие: | Соответствует требованиям REACH & RoHS |

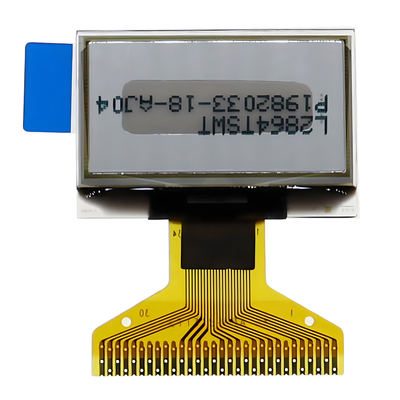

0.96 дюймовый тонкий OLED дисплей двойного цвета Желтый + Синий Интерфейс SPI Рисунок продукта
Определение фиксатора
| Нет, нет, нет. | Символ | Функция |
|---|---|---|
| 1 | N.C. (GND) | Резервированный пин (поддерживающий пин) Подъемные булавки могут уменьшить воздействие напряжений на функциональные булавки. |
| 2 | C2P | Положительный конец летящего инвертирующего конденсатора отрицательный конец летящего конденсатора повышающего давления между терминалами требуются конденсаторы зарядного насоса.Они должны плавать, когда преобразователь не используется. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | Электрическое питание для цепи преобразователя постоянного тока/ постоянного тока Это пин питания для внутреннего буфера преобразователя напряжения DC/DC. Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда конвертер не используется. |
| 7 | NC | NC |
| 8 | ВСС | Основа логической схемы Это заземление, оно служит ориентиром для логических заземлений, оно должно быть подключено к внешней заземлению. |
| 9 | VDD | Энергоносители логики Это булавка питания, она должна быть подключена к внешнему источнику. |
| 10 | BS0 | Протокол связи Выберите Эти пины являются входом для выбора интерфейса MCU. следующая таблица: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | Выбор чипа Этот пин является входом выбора чипа. Чип включен для связи MCU только при низком нажатии CS #. |
| 14 | RES# | Перезагрузка питания для контроллера и водителя Этот пин является вводом сигнала сброса. Когда пин низкий, инициализация чипа выполняется. |
| 15 | D/C# | Данные/управление Этот пин - это пин управления данными/командой. Когда пин тянет высоко, вход в D7 ~ D0 рассматривается как данные отображения. При низком нажатии булавки вход в D7 ~ D0 будет передан в регистр команд. Для подробной связи с сигналами интерфейса MCU, пожалуйста, обратитесь к диаграммам характеристик времени. При высоком нажатии пин и выборе режима последовательного интерфейса данные в SDIN обрабатываются как данные.В режиме I2C, этот пин действует как SA0 для выбора адреса раба. |
| 16 | R/W# | Читать/писать Выбирать или писать При подключении к микропроцессору серии 68XX этот пин будет использоваться в качестве ввода для выбора чтения/записи (R/W#).Снимите этот шприц на высокий для чтения и низкий для записи.. При выборе режима интерфейса 80XX этот пин будет вводом Write (WR#). Операция записи данных начинается, когда этот пин нажимается низко и CS# нажимается низко. |
| 17 | E/RD# | Читать/писать Включить или Читать При подключении к микропроцессору серии 68XX этот пин будет использоваться как сигнал Enable (E).Операция чтения/записи начинается, когда этот шприц подтягивается высоко, а CS# - низко.. При подключении к микропроцессору 80XX этот пин получает сигнал Read (RD#). Операция чтения данных начинается, когда этот пин нажимается низко и CS# нажимается низко. |
| 18-25 лет | D0~D7 | Автобус ввода/вывода данных хоста Эти пины представляют собой 8-битную двунаправленную шину данных, подключаемую к шине данных микропроцессора.D1 будет последовательным входом данных SDIN и D0 будет последовательным входом часов SCLK. Когда I2C режим выбран, D2 & D1 должны быть устали вместе и служить как SDAout & SDAin в приложении и D0 является серийным часом ввод SCL. |
| 26 | IREF | Текущая ссылка на регулировку яркости Этот пин - эталонный пин сегмента тока. Между этим пином и VSS должен быть подключен резистор. Установите ток ниже 12,5 мкА. |
| 27 | VCOMH | Выходное напряжение высокого уровня для сигнала COM Этот пин - входный пин для высокого уровня выхода напряжения для сигналов COM. Между этим пином и VSS должен быть подключен конденсатор. |
| 28 | ВКК | Силовое питание для панели OEL Это наиболее положительный пин питания микросхемы. Между этим пином и VSS должен быть подключен конденсатор стабилизации при использовании преобразователя.Он должен быть подключен к внешнему источнику, когда конвертер не используется. |
| 29 | VLSS | Основа аналоговой схемы Это аналоговое заземление, оно должно быть подключено к ВСС извне. |
| 30 | NC (GND) |
Резервированный пин (поддерживающий пин) Подъемные булавки могут уменьшить воздействие напряжений на функциональные булавки. |

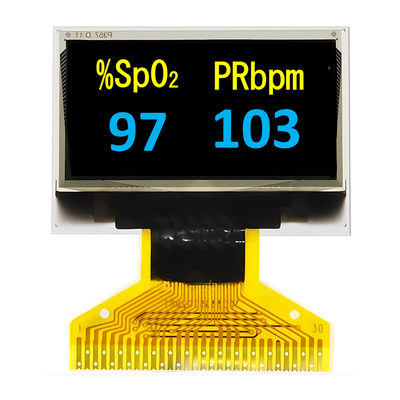

0.96 дюймовый тонкий OLED дисплей двойного цвета Желтый+Синий Интерфейс SPI Изображение продукта
