Подробная информация о продукте:
|
| Продукт: | 0.87 дюймовый OLED дисплейный модуль | Количество пикселей: | 128х32 пикселей |
|---|---|---|---|
| Дисплей: | SSD1316 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | 3/32 Обязанность |
| Размер панели: | 29 x 8,8 x 1,22 (мм) | Активная зона: | 220,38 х 5,58 (мм) |
| Пиксельный диапазон: | 00,175 x 0,175 (мм) | Размер пиксела: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C |
| Соединение: | ZIF FPC | Пин-номер: | 15 штифтов (можно настроить) |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Малый OLED дисплейный модуль,128x32 пикселя OLED дисплейный модуль,I2C интерфейс небольшая OLED панель |
||
0.87 дюймовый тонкий OLED-дисплей 128x32 пикселей Интерфейс I2C Белый синий текст Введение продукта
Быстрый обзор продукта
ОЛЕД 0,87 дюйма
Вид: графический
¢Структура: COG
Матрица из 128 x 32 точек
¢ IC:SSD1316
3В питание
¥1/32 пошлина
Интерфейс: I2C
Цвет дисплея: белый / синий
Соединение: ZIF FPC
Описание
Модуль OLED-дисплея SFOS087DY-7139AP представляет собой графический дисплей COG разрешением 128x32, диагональ которого составляет 0,87 дюйма.OLED-модель разработана как промышленный класс, который имеет тонкий размер и конкурентоспособную цену.. Модуль встроен с SSD1316 IC; он поддерживает интерфейс I2C. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 9V, рабочий ток для VDD составляет 180μA, рабочее задание 1/32.
SFOS087DY-7139AP OEL дисплейный модуль может работать при температуре от -40°C до +80°C; его температура хранения составляет от -40°C до +85°C. он подходит для носимого устройства,умные домашние приложения и т.д..
Информация о продукте
| Продукт: | 0.87 дюймовый OLED дисплейный модуль |
| Количество пикселей: | 128х32 пикселей |
| Интерфейс: | I2C |
| Управляющий блок: | SSD1316 или эквивалентный |
| Номер пин-кода: | 15 штифтов (можно настроить) |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | Монохромный (белый) |
| Движение: | 3/32 Обязанность |
| Размер панели: | 29 х 8,8 х 1,22 (мм) |
| Активная зона: | 22.38 х 5,58 (мм) |
| Пиксельный пич: | 0.175 х 0,175 (мм) |
| Размер пикселя: | 00,155 х 0,155 (мм) |
| Направление просмотра: | Все точки зрения |
| Подключение: | ZIF FPC |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Особенности
10Этот 0,87-дюймовый OLED-дисплей имеет более быстрое время отклика "10 микросекунд при +25 °C".
10Этот 0,87 дюймовый моно OLED продукт имеет высокую яркость и этот продукт имеет контрастный коэффициент до 2000:1.
11Этот недорогой 0,87-дюймовый OLED-продукт имеет меньшее потребление энергии - снижая выбросы CO2.

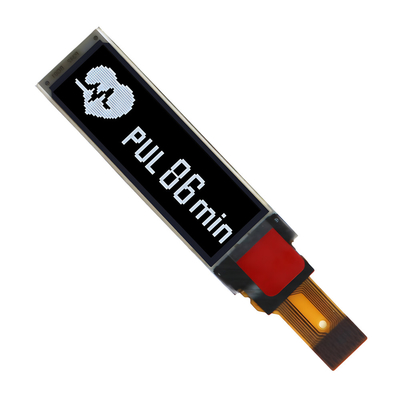

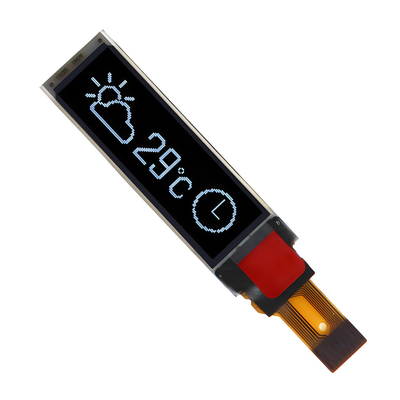

0.87 дюймовый тонкий OLED дисплейный модуль 128x32 пикселя Интерфейс I2C Бело-синий текст Рисунок продукта
Определение фиксатора
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора.Они должны плавать, когда преобразователь не используется.
Пин 5, VDD2 VBAT
Пинальное питание для цепи преобразователя постоянного тока.Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока.Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда преобразователь не используется.
Пин-6, ВСС
Приземление логической схемыЭто заземление, которое служит ориентиром для логических пинов.
Пин 7, VDD
Это пин питания напряжением, он должен быть подключен к внешнему источнику.
Пин-8, СС#
Пин 9, RES#
Перезагрузка питания для контроллера и драйвера. Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.
Пин10, D/C
Пин-11, SCLK
IIC Bus Clock Signal. Передача информации в I2C-автобусе происходит по часовой сигмале. Каждая передача бита данных происходит в течение одного часового периода этого пин.
Пин-12, SDA.
Этот пин действует как канал связи между передатчиком и приемником.
PIN13, IREF
Референтный ток для регулировки яркости. Этот шприц является эталонным шприцем сегмента. Между этим шприцем и VSS должен быть подключен резистор. Настройте ток на 12,5uA максимум.
Пин-14, VCOMH
Выходное напряжение высокого уровня для сигнала COM. Этот пин является входной пин для высокого уровня выходного напряжения для сигналов COM. Капацитар должен быть подключен между этим пин и VSS.
Пин-15, VCC
Пино питания для панели OEL. Это наиболее положительный пин питания микросхемы. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.
Абсолютный максимальный рейтинг
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V.
Примечание 2: При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.Пожелательно использовать этот модуль в условиях, указанных в разделе 3.Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля, и надежность модуля может ухудшиться.
Примечание 3: Определенные температурные диапазоны не включают поляризатор.
Примечание 4: VPP = 7,5 V, Ta = 25°C, 50% Шахматная доска.Конфигурация программного обеспечения соответствует разделу 4.4 "Инициализация".Конец срока службы указан как 50% достигнутой начальной яркости.Средняя продолжительность эксплуатации при температуре в помещении оценивается с помощью ускоренной работы при высоких температурных условиях.
Оптические характеристики
* Оптические измерения, выполненные при VDD1 = 2,8V, VPP = 8,0V & 7,4V. Конфигурация программного обеспечения соответствует разделу 4.4 Инициализация.
0.87 дюймовый тонкий OLED дисплейный модуль 128x32 пикселя I2C интерфейс Бело-синий текст изображение продукта
