Подробная информация о продукте:
|
| Продукт: | 7.6 дюймовый квадратный LCD дисплей | Резолюция: | 800*800 точек |
|---|---|---|---|
| интерфейс: | MIPI | Поверхностная яркость: | 1000 cd/m2 ((nits) |
| Направление просмотра: | IPS, все углы обзора | сенсорный экран: | настраиваемый |
| Регулятор LCD: | ILI9881C | Стекло покрытия: | настраиваемый |
| Операционная температура: | от -20°C до +70°C | Температура хранения.: | от -25°С до +75°С |
| Яркость: | 1000 nits | Соединение: | ZIF FPC |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Квадратный TFT LCD дисплей,1000 дисплей Nits TFT LCD,7.6 дюймовый LCD экран |
||
Saef Technology SFTO760GX-7109AN: высокопроизводительный 7,6-дюймовый TFT LCD модуль
Представляем Saef Technology SFTO760GX-7109AN, универсальный 7,6-дюймовый TFT LCD модуль, предназначенный для различных приложений.Этот квадратный дисплей имеет разрешение 800x800 пикселей и имеет передовую интегральную схему ILI9881C, который объединяет функции контроллера и драйвера при поддержке интерфейса MIPI.
Основные характеристики:
SFTO760GX-7109AN разработан для работы как в помещении, так и на улице, что делает его идеальным выбором для промышленного оборудования, систем домашней автоматизации, систем контроля доступа,оборудование для мониторингаС его высокой яркостью и широким диапазоном температурного действия, этот 7.6-дюймовый модуль IPS TFT LCD-дисплея обеспечивает надежное решение для различных требований к дисплею.
Исследуйте возможности с помощью Saef Technology SFTO760GX-7109AN, многофункционального модуля дисплея, который повышает четкость и долговечность ваших приложений.
Информация о продукте
| Продукт: | 7.6 дюймовый LCD дисплей |
| Решение: | 800*800 точек |
| Светимость поверхности: | 1000 Cd/m2 ((нитов) |
| Интерфейс: | MIPI |
| Прикосновение к экрану | Настраиваемый |
| Размер стекла крышки: | Настраиваемый |
| Направление просмотра: | IPS, все углы обзора (85/85/85/85) |
| Контроллер LCD: | ILI9881C |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -25°C до +75°C |
| Яркость: | 1000 ночей |
| Продолжительность жизни светодиода: | 40000 часов |
| Подключение: | ZIF FPC |
| Соответствие: | Соответствует требованиям REACH & RoHS |

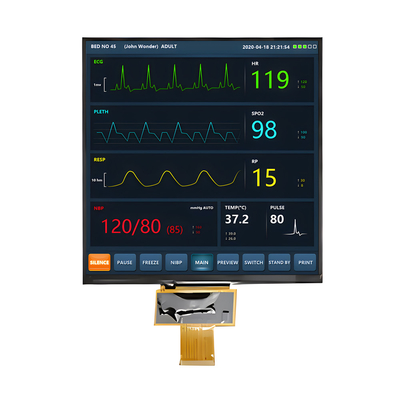

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитсов Интерфейс MIPI Рисунок продукта
Максимальный абсолютный рейтинг
| Параметр | Символ | Минуты | Макс | Единица | Примечание |
| Напряжение питания | VCI ~ GND | -Нет.3 | +6.5 | V | |
| напряжение питания 2 | IOVCC ~ GND | -Нет.3 | +3.3 | V | |
| Диапазон логического входного напряжения | ViN | -Нет.3 | IOVCC+0.3 | V | |
| Диапазон логического выходного напряжения | Во | -Нет.3 | IOVCC+0.3 | V | |
| Рабочая температура | Топр | - 20 | +70 | °C | |
| Температура хранения | Tstg | - 25 | +75 | °C |
Характеристики постоянного тока
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение питания для аналоговых схем | VCl | 2.5 | 3.3 | 3.6 | V |
| Напряжение питания для логической цепи | ОВВСК | 1.65 | 1.8 | 3.3 | V |
| Входное напряжение "H'leve" | VH | 0.7*IOVCC | ОВВСК | V | |
| Входное напряжение "L'leve" | VL | ГНД | 0.3*IOVCC | V | |
| Выходное напряжение "H" уровень | Ну и что? | 0.8*IOVCCl | ОВВСК | V | |
| Выходное напряжение "L'leve" | Vol | ГНД | 0.2*IOVCC | V |
Определение фиксатора
| Пин Нет, нет, нет. | Символ | Описание |
| 1 | LEDA | Анод светодиодного подсветки |
| 2 | LEDK | Катод светодиодного подсветки. |
| 3 | LEDK | Катод светодиодного подсветки |
| 4 | VCl | Электрическое питание для аналоговой мощности |
| 5 | ОВВСК | Электрическое питание для логической питания и схемы В/В |
| 6 | Перезагрузка | Сигнал перезагрузки (слабо активный) |
| 7 | ТЭ | Выходный эффект разрыва |
| 8 | PWM | Выход частоты PWM для управления ЖК-диспетчером. |
| 9 | ГНД | Силовое заземление |
| 10 | MIPI_DP0 | МИПИ-DSI полоса данных 0 позитивный входный пин |
| 11 | MIPI_DNO | МИПИ-DSI полоса данных 0 отрицательный входный пин |
| 12 | ГНД | Силовое заземление |
| 13 | MIPI_DP1 | МИПИ-DSI-поток данных 1 с позитивным входным пином |
| 14 | MIPI_DN1 | Пин ввода данных MIPI-DSI 1 отрицательный |
| 15 | ГНД | Силовое заземление |
| 16 | MIPI_CLKP | MIPl-DSI трасса данных позитивный входный пин. |
| 17 | MIPI_CLKN | Пин отрицательного ввода данных MIPI-DSI |
| 18 | ГНД | Силовое заземление |
| 19 | MIPI_DP2 | МИПИ-ДСИ линия данных 2 позитивный входный пин |
| 20 | MIPI_DN2 | Пин отрицательного ввода данных MIPI-DSI 2 |
| 21 | ГНД | Силовая угроза |
| 22 | MIPI_DP3 | МИПИ-DSI 3-я полоса данных с двумя позитивными входными точками |
| 23 | MIPI_DN3 | Пин ввода данных MIPI-DSI 3-й полосы отрицательный |
| 24 | ГНД | Силовое заземление |
| 25 | TP_INT | Пин INT для CTP ((NC) |
| 26 | TP SDA | Пин SDA для CTP ((NC) |
| 27 | TP_SCL | Пин SCL для CTP ((NC) |
| 28 | TP_RESET | Переключатель для TP ((NC)) |
| 29 | TP_VCl | Пин VCl для CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin для CTP ((NC) |

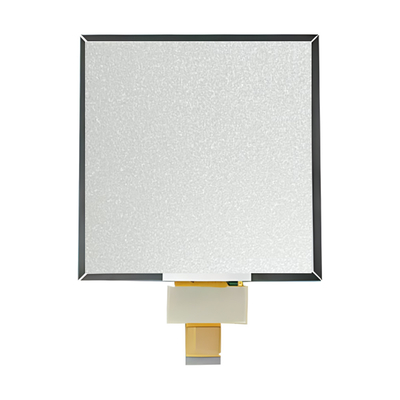

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитсов Интерфейс MIPI Изображение продукта
Производственные мощности и сертификаты
Почему выбрать нас?
1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
Свяжитесь с нами
Мы рады услышать о ваших проектах, если у вас есть какие-либо вопросы, вы можете связаться с нами на sales2@saef.com.cn
