Подробная информация о продукте:
|
| Продукт: | 5 дисплей дюйма TFT LCD | Резолюция: | 720x1280 точек |
|---|---|---|---|
| Интерфейс: | Мипи | сенсорный экран: | Pcap |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) | Структура PCAP: | ГФФ |
| Регулятор LCD: | ILI9881C | Контроллер CTP: | GT5688 |
| Размер защитного прозрачного стекла: | Настраиваемый | Пин-номер: | 25 штифтов |
| Соединение: | ZIF FPC | Поверхностная яркость: | 300 cd/m2 ((nits) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Емкостный дисплей TFT LCD,MIPI интерфейс 5 дюймовый ЖК-дисплей,720*1280 пикселей TFT LCD дисплей |
||
5 дюймовый емкостной TFT LCD дисплей, PCAP TFT 5 дюймовый 720*1280 пикселей дисплей Введение продукта
Saef Technology SF-TC500I-8725B-CT3 представляет собой TFT LCD-модуль с диагональю 5 дюймов и разрешением 720x1280 пикселей.Этот 5-дюймовый модуль LCD дисплея оснащен интегральной схемой ILI9881CДиапазон напряжения питания этого 5-дюймового ЖК-монитора составляет от 2,6 В до 3,3 В (типичное значение 2,8 В).Направление просмотра этого 5-дюймового модуля является IPS типа, с полным углом обзора (85/85/85/85 максимум).
Модуль дисплея SF-TC500I-8725B-CT3 TFT LCD отображается в режиме портрета с яркостью 300 нит и может быть настроен на 1000 нит в соответствии с требованиями клиента.Этот 5-дюймовый TFT дисплей оснащен сенсорной панелью PCAP (проекция емкости), оснащенный GT5688 IC, интерфейсом I2C и 5-точечной сенсорной технологией, обеспечивающей отзывчивый и удобный для пользователя опыт.Этот 5-дюймовый PCAP TFT дисплей может работать при температурах от -20 °C до +70 °C; Его температура хранения составляет от -30 °C до +80 °C. Независимо от того, используется ли он в помещении или на улице, этот 5-дюймовый TFT LCD дисплей может удовлетворять различным требованиям к отображению.Это многофункциональное и высокопроизводительное решение, подходящее для промышленного оборудования, сканеры, домашняя автоматизация, системы контроля доступа, оборудование для мониторинга, анализаторы, системы безопасности, системы орошения садов и широкий спектр приложений.
Общая информация
| Продукт: | 5-дюймовый TFT LCD дисплей |
| Решение: | 720х1280 точек |
| Интерфейс: | MIPI |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) |
| Прикосновение к экрану | PCAP |
| Структура PCAP: | ГФФ |
| Контроллер CTP: | GT5688 |
| Контроллер LCD: | ILI9881C |
| Размер стекла крышки: | Настраиваемый |
| Подключение: | ZIF FPC |
| Номер пин-кода: | 25 штифтов |
| Светимость поверхности: | 300 Cd/m2 ((нитов) |
| Продолжительность жизни светодиода: | 40000 часов |
| Соответствие: | Соответствует требованиям REACH & RoHS |
5 дюймовый емкостный TFT LCD дисплей, PCAP TFT 5 дюймовый 720*1280 пикселей Дисплей рисунок продукта
Характеристики постоянного тока
Примечание: напряжение, превышающее выше указанное, может повредить модуль.
Заднее освещение Электрооптические характеристики
1Однородность = Min/Max * 100%
2. Время службы светодиода определяется следующим образом:Конечная яркость составляет 70% от исходной яркости;Место измерения: (X*Y: Область освещения);
Оптические характеристики
Условия действия:1. Измерение окружающей среды: темная комната; 2. температура окружающей среды: 25±2°C; 3.
Определение кнопки TFT LCD
Пин 1, LEDA LED анод
Pin2, LEDK LED катод
Пин 3, ВСК питание 2,8 В
Pin4, IOVCC питание 1.8V/2.8V напряжение
Пин 5, ГНД, электростанция.
Pin6, CLKP DSI-CLK+ часовые сигналы
Pin7, CLKN DSI-CLK-сигналы часовой
Пин 8, ГНД, электростанция.
Pin9, D0N DSI-D0- сигналы данных
Пин10, D0P DSI-D0+ сигналы данных
Пин-11, ГНД Сила Земля
Сигналы данных Pin12, D1N DSI-D1
Сигналы данных Pin13, D1P DSI-D1+
Пин-14, ГНД Силовая линия.
Сигналы данных PIN15, D2N NC DSI-D2
Сигналы данных PIN16, D2P NC DSI-D2+
Пин 17, ГНД Силовая линия.
Сигналы данных PIN18, D3N NC DSI-D2
Сигналы данных Pin19, D3P NC DSI-D2+
Пин-20, ГНД, электростанция.
Pin21, TE питание 2,8В
Pin22, LCD_ID LCD_ID
Pin23, RESET Регистрируйте выбор пин
Пин-24, ГНД Силовая линия.
Pin25, GND Power Ground. Я не знаю.
CTP Pin определение
Пин-1, ГНД
Пин 2, СДА - 2,8 В
Пин 3, SCL - 2,8 В
Pin4, VDD - 3,3 Вт
Пин 5, INT
Пин 6, РСТ.

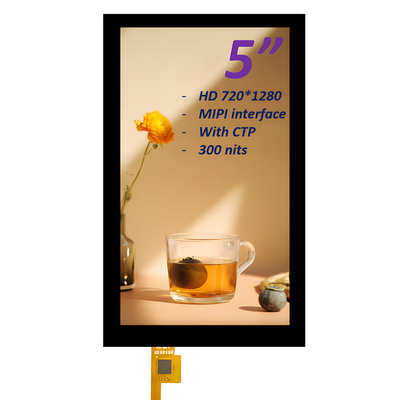

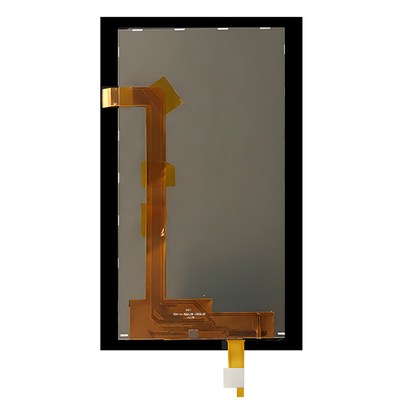

5 дюймовый емкостный TFT LCD дисплей, PCAP TFT 5 дюймовый 720*1280 пикселей Дисплей изображение продукта
