Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый OLED дисплей | Резолюция: | Разрешение 128x64 точек |
|---|---|---|---|
| Интерфейс: | I2C, SPI необязательно | Режим отображения: | Пассивный матричный дисплей |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 47.0(L) x 43.0(W) x 13.8 ((T) мм |
| Активная зона: | 35.06 ((L) x 17.52 ((W) мм | Пиксельный диапазон: | 00,274 x 0,274 мм |
| способ вождения: | 1/64 Рабочий цикл | рабочая температура: | -40°C к +70°C |
| Температура хранения.: | -40°C до +85°C | Дисплей: | SSD1309 или эквивалентный |
| Пин-номер: | 4 заголовка, 7 заголовков необязательно | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.54 дюймовый OLED дисплейный модуль,Модуль OLED-дисплея 128*64 |
||
SFOM154YZ4-12864WB-01 Спецификация.pdf
1.54 дюймовый OLED дисплейный модуль 128 * 64 пикселя 4 пин Интерфейс IIC Введение продукта
Органические светоизлучающие диоды (ОЛЭД) - это технология следующего поколения, которая позволяет получать более яркие, более четкие изображения и быстрые реакции.54-дюймовый модель SFOM154YZ4-12864WB-01 OLED дисплей изготовлен из 128 x 64 точек монохромЭтот OLED-модуль является легким, с низким расходом энергии, небольшого размера, и имеет различные варианты интерфейса, по умолчанию IIC, а доступные варианты - IIC и SPI порты.Модуль изготовлен из COB OLED, что имеет преимущество в том, что модуль легко устанавливается в соответствии с требованиями заказчика из-за PCB-карты на нем.
Модуль OLED-дисплея SFOM154YZ4-12864WB-01 изначально не имел сенсорной панели, но сенсорная панель может быть настроена.POS-терминалы, кассовые аппараты, портативные устройства, мобильные банкоматы и т.д.
Особенности
1Этот 1,54-дюймовый мини OLED дисплей имеет разрешение 128X64 и чипсет SSD1309.
2Этот 1,54-дюймовый OLED дисплейный модуль имеет сверхнизкое потребление энергии: полноэкранное освещение 0,08w.
3Этот 4-контактный OLED-дисплей 1,54-дюймовый имеет четыре монтажных отверстия для легкой установки.
4Этот 1,54-дюймовый 128x64 OLED продукт предназначен для I2C типа, IIC и SPI интерфейс опциональный.
5Этот 1,54-дюймовый OLED 4-колючий продукт поддерживает различные чипы управления: полностью совместимы с серией Arduino 51, серией msp430, stm32/2 CSR IC и т.д.
6Напряжение питания этого I2C 1,54-дюймового OLED-продукта составляет 3V-5V DC.
7Этот 1,54-дюймовый OLED дисплейный модуль имеет встроенный драйвер IC. Он может общаться с I2C ((IIC) Интерфейс нуждается только в 4 портах ввода/вывода
8Этот OLED 1,54-дюймовый 128x64 продукт совместим с MMDVM, Pi-Star, и он совместим с Raspberry pi.
9. Этот 128x64 SPI OLED 1,54-дюймовый продукт имеет самосветный дизайн, ему не нужно подсвечивать, дисплей может самосветяться; Он имеет высокий контраст, яркие и четкие точки, даже крошечные шрифты довольно читаемы.
10. OLED дисплейный модуль 1,54 дюйма не имеет встроенных шрифтов внутри OLED контроллера, пользователь может создавать шрифты через программное обеспечение для генерации шрифтов.
Информация о продукте
| Продукт: | 1.54 дюймовый OLED дисплей |
| Решение: | Разрешение 128x64 точек |
| Интерфейс: | I2C, SPI Факультативно |
| Управляющий блок: | SSD1309 или эквивалентный |
| Оптики: | Все точки зрения |
| Режим отображения: | Пассивный матричный дисплей |
| Очертание: | 47.0(L) X 43.0(W) X 13.8(T) Мм |
| Активная зона: | 35.06 ((L) Х 17.52 ((W) Мм |
| Пиксельный пич: | 0.274 х 0.274 мм |
| Способ вождения: | 1/64 Рабочий цикл |
| Рабочая температура: | -40°C до +70°C |
| Температура хранения: | -40°C до +85°C |
| Номер пин-кода: | 4 штифта заголовка, 7 штифтов необязательно |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
Pin1 GND (Силовой заряд)
Piin2 VDD (модуль питания напряжение 3V - 5V)
Pin3 SCL (показатель часовой стрелки)
Pin4 SDA (линия данных)

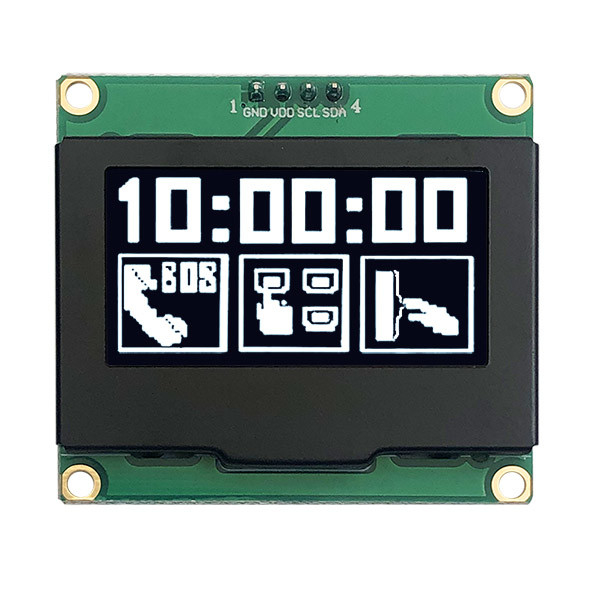

1.54 дюймовый OLED дисплейный модуль 128 * 64 пикселя 4 пин Интерфейс IIC

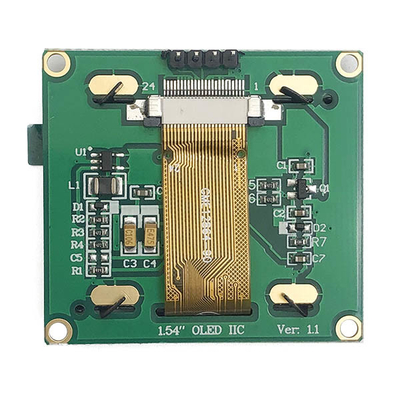

1.54 дюймовый OLED дисплейный модуль 128 * 64 пикселя 4 пин Интерфейс IIC Изображение продукта
