Подробная информация о продукте:
|
| Продукт: | 16x2 символы COG ЖК-дисплей | Знаки / колонки: | 16 символов х 2 строки |
|---|---|---|---|
| Тип ЖК: | FSTN, отрицательный, передающий | Оптики: | Двенадцать. |
| Очертание Дим.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (мм) | Область наблюдения: | 36 ((H) x 10 ((V) (мм) |
| Размер точки: | 0.365 ((H) x 0,375 ((V) (мм) | Тангаж точки: | 0.385 ((H) x 0.395 ((V) (мм) |
| Способ вождения: | 1/16 Рабочий цикл, 1/5 | Операционная температура: | -10°C до +60°C |
| Temp хранения: | от -20°C до +70°C | Пин-номер: | 11 штифтов |
| Контроллер: | ST7032 или эквивалентный | Интерфейс: | Интерфейс IIC MPU |
| Коннектор: | ZIF FPC | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 16х2 символов COG ЖК-дисплей,ЖК-дисплей 3,3 В |
||
1602 COG Модуль ЖК-дисплея с символами, ЖК-дисплей с символами 16x2
SAEF Technology SF1602JR-269 представляет собой монохромный модуль ЖК-дисплея с символом 16X2 COG. Он оснащен контроллером ST7032 или эквивалентным ИС и поддерживает интерфейсы I2C и MPU.Напряжение питания модуля SF1602JR-269 для отображения символов LCD 1602 составляет 3.3V (типичное значение). Он имеет белый светодиодный подсвет, синий и желтый зеленый светодиодный подсвет. SF1602JR-269 является отрицательным режимом передачи FSTN.Он может работать при температурах от -10 °C до +60 °C; Его диапазон температуры хранения составляет от -20 °C до +70 °C. Этот ЖК-модуль изначально не имел сенсорной панели, но сенсорная панель настраивается.Считыватели карт, сенсорные устройства, POS-терминалы, считыватели наличности, портативные устройства, медицинские анализаторы и многое другое.
Особенности:
1Внешние размеры этого 16х2 символа LCD дисплея составляют 40,9х20,9х5,3 мм, с 16 символов х 2 линии.
2Этот 16x2 COG LCD монохомообразный дисплей поддерживает интерфейсы IIC и MPU. Типичное напряжение для модуля составляет 3,3 В и может работать от 2,7 В до 4,5 В.
3Поток этого 1602 COG LCD составляет 160uA (максимум 230uA).
4Модуль 16х2 хорошо работает в направлении 12 часов.
5Этот LCD COG 1602 является экономически эффективной версией, с низкой ценой и высокой производительностью дисплея.
6Этот 1602 символа COG LCD поставляется с различными вариантами цвета подсветка, включая белый, желтый зеленый, янтарный, синий и многое другое.
7Этот 16x2 ЖК-дисплей имеет ZIF FPC подключения метод, и длина FPC может быть настроена, что облегчает проектирование и установку.
Информация о производстве:
| Продукт: | 16x2 символы COG ЖК-дисплей |
| Тип ЖК: | FSTN, отрицательный, передающий |
| Знаки / колонки: | 16 символов х 2 строки |
| Оптики: | Двенадцать. |
| Очертание: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (мм) |
| Зона обзора: | 36 ((H) X 10 ((V) (мм) |
| Дот Пич: | 0.385 ((H) X 0.395 ((V) (мм) |
| Размер точки: | 0.365 ((H) X 0,375 ((V) (мм) |
| Способ вождения: | "Путь к спасению", 1/16 |
| Рабочая температура: | -10°C до +60°C |
| Температура хранения: | -20°C до +70°C |
| Контроллер: | ST7032 или эквивалентный |
| Коннектор: | ZIF FPC |
| Номер пин-кода: | 11 штифтов |
| Интерфейс: | Интерфейс IIC MPU |
| Соответствие: | Соответствует требованиям REACH & RoHS |

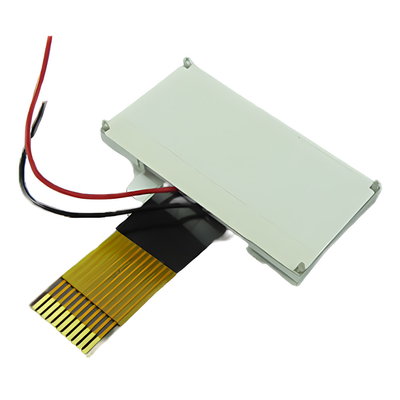

1602 COG Модуль ЖК с символами, ЖК 16x2 Дисплей символов Рисунок продукта
Определение пин:
Pin1 CAP1N для подъемной схемы напряжения (VDD-VSS), Внешний конденсатор около 0.1u ~ 4.7uf
Pin2 CAP1P для подъемной схемы напряжения (VDD-VSS), Внешний конденсатор около 0.1u ~ 4.7uf
Pin3 VLCD DC/DC преобразователь напряжения. Подключите конденсатор между термином n и d VIN, когда используется встроенный бустер.Регулирование контраста
Pin4 VIN-VDD VDD: от 2,7 В до 5,5 В
Pin5 VIN-VDD VDD: от 2,7 В до 5,5 В
Pin6 SHLS Симент сигналов направление выбирать:
0: Seg1~80 Адрес колонки 79~0 (в обратном порядке)
1: Seg1~80 Адрес колонки 0~79 ((Normal)
Pin7 SHLC Общие сигналы направление выбора:
0: Com1~16 Адрес строки 15~0 (в обратном порядке)
1: Com1~16 Адрес строки 0~15 ((Нормальный)
Pin8 VSS Ground (0V)
Pin9 SDA В интерфейсе I2C DB7 (SDA) является вводом данных, а DB6 (SCL) - вводом часов. SDA и SCL должны подключаться к шине I2C (I2C-бус предназначен для подключения резистора между SDA / SCL и питанием шины I2C)
Pin10 SCL В интерфейсе I2C DB7 (SDA) является вводом данных, а DB6 (SCL) - вводом часов. SDA и SCL должны подключаться к шине I2C (шине I2C для подключения резистора между SDA / SCL и питанием шины I2C)
Pin11 XRESET Внешний кнопка сброса. Только если используется питание при сбросе, кнопка XRESET должна быть закреплена на VDD. Низкая активность.

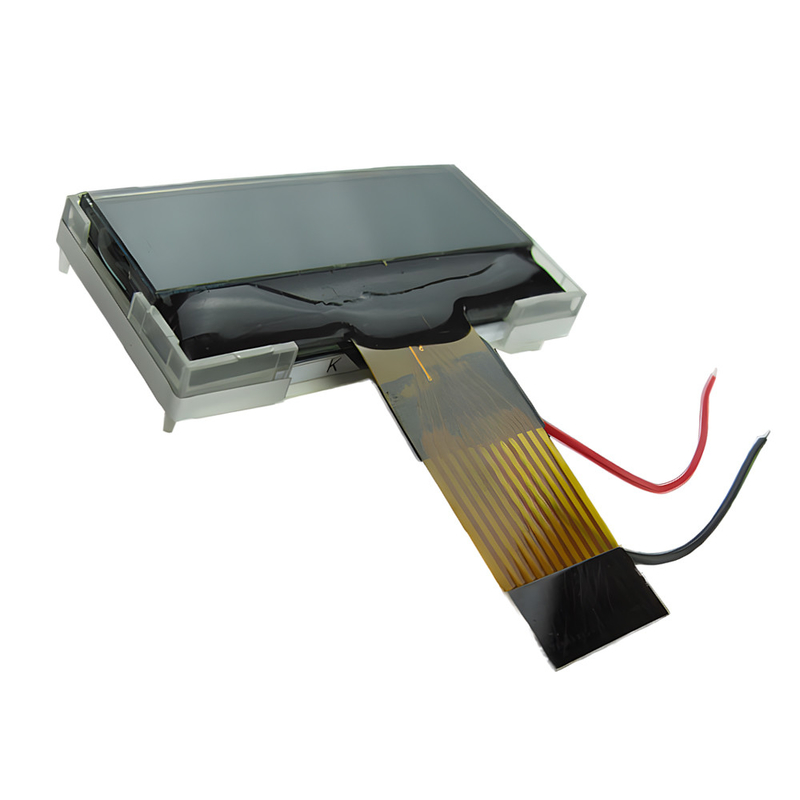

1602 COG Модуль ЖК с символами, ЖК с 16х2 символами Изображение продукта
