1.54 дюймовый емкостный PCAP TFT дисплей 320*320 точек LCD MIPI интерфейс

1.54 дюймовый TFT LCD дисплей, 1,54" PCAP TFT дисплей 320*320 точек Введение продукта

Особенности:

1Этот 1,54-дюймовый TFT дисплей имеет диагональ 1,54 дюйма и разрешение 320x320.
2Этот 1,54-дюймовый PCAP TFT дисплей представляет собой полноцветный TFT LCD с емкостным сенсорным экраном (CTP), а CTP представляет собой интерфейс IIC.
3Этот 1,54-дюймовый TFT LCD модуль поддерживает интерфейсы MIPI.
4Размер модуля этого 1,54-дюймового ЖК-экрана составляет 31,52x33,72x1,15 мм (без сенсорного экрана), 35,7x39,5x2,3 мм (с сенсорным экраном), а размер активной площади - 27,74 x 27,74 мм.
5Этот 1,54-дюймовый емкостный сенсорный экран имеет встроенный контроллер ST7796S с диапазоном напряжения логического питания от 2.6V до 3.3V.
6Этот 1,54-дюймовый сенсорный экран TFT может работать при температуре от -20°C до +70°C, а диапазон температуры хранения - от -30°C до +80°C.
7. Этот 1,54-дюймовый TFT LCD имеет яркость поверхности 300 cd/m2, если вы хотите использовать его в пейзажном режиме или регулировать яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.
8Этот 1,54-дюймовый TFT-дисплей импортирует сигналы через 12-контактный разъединитель с номером: OK-14GM012-04.

9. 1,54-дюймовый TFT LCD экран с опциональным разрешением 240 * 240 точек, наш номер модели SF-TC154B-8945B-N.

Информация о продукте:

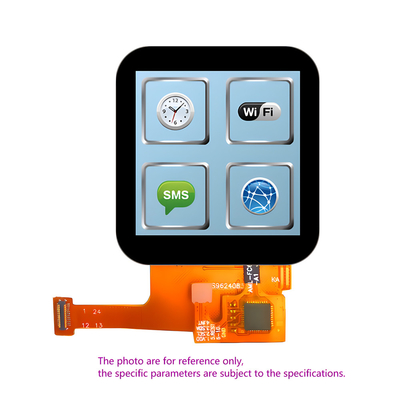

1.54 дюймовый TFT LCD дисплей, 1,54" PCAP TFT дисплей 320*320 точек Рисунок продукта

Определение пин:

Pin1 GND I/O Ground (Земля ввода/вывода)

Сигналы Pin2 CP I DSI-CLK+

Pin3 CN I/O DSI-CLK- часовые сигналы

Pin4 GND I Заземление

Pin5 D0P I DSI-D0+ часовые сигналы

Pin6 D0N I DSI-D0- часовые сигналы

Pin7 GND I/O Ground (Земля ввода/вывода)

Pin8 LED+ I LED анод

Pin9 LED- I/O LED-катод

Сигнал ввода Pin10 RESET I/O LCM Reset

Pin11 TE I Выход с разрывным эффектом

Pin12 VCC I/O L источник питания 2,8 В

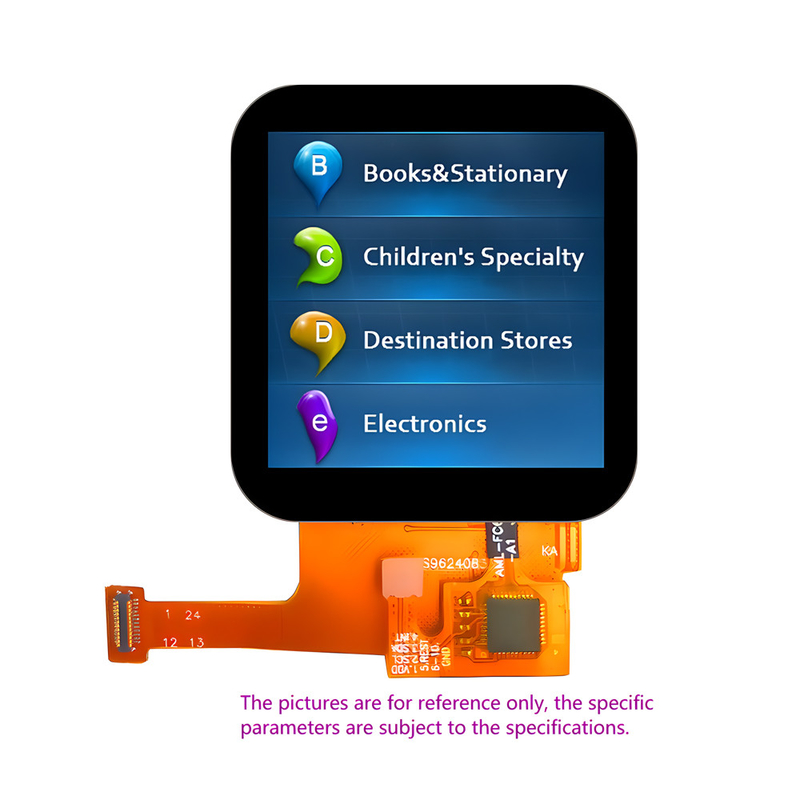

1.54 дюймовый TFT LCD дисплей, 1,54" PCAP TFT дисплей 320*320 точек Изображение продукта

Производственные мощности и сертификаты

Прогнозируемая емкость (PCAP)

Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.

Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

Стекло покрытия:

1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF

Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232

Свяжитесь с нами

Мы рады услышать о ваших проектах, если у вас есть какие-либо вопросы, вы можете связаться с нами на sales2@saef.com.cn
