SFOS112XZ-128128PAN.pdf
20 пин 1,12 дюймовый OLED дисплей 128x128 точек 40 мм ZIF соединитель
Модуль OLED-дисплея SFOS112XZ-128128PAN представляет собой графический дисплей COG с разрешением 128x128, диагональ которого составляет 1,12 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с SH1107 IC; он поддерживает 8-битный 68XX/80XX Параллельный, 4-проводной SPI, интерфейс I2C. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 12V,рабочий ток для VDD составляет 55μA, SFOS112XZ-128128PAN OEL дисплейный модуль может работать при температуре от -40°C до +70°C; его температура хранения колеблется от -40°C до +80°C.
Особенности
1Этот 1,12-дюймовый мини OLED-дисплей имеет разрешение 128X64 и оснащен чипсетом SH1107.
2Этот 1,12-дюймовый OLED дисплейный модуль имеет сверхнизкое потребление энергии: полноэкранное освещение 0,08w.
3Этот микро OLED дисплей 1.12 дюйма длиной 40 мм, мы можем настроить FPC (длину, интерфейс, тип подключения и т.д.) в соответствии с требованиями клиента.
4Этот 1,12-дюймовый 128x128 OLED продукт предназначен для 8-битного 68XX/80XX, 4-проводной SPI, интерфейса I2C.
5Этот 1,12-дюймовый OLED-дисплей имеет бесконечный угол просмотра "до 175 градусов".
6Этот OLED 1,12 дюймовый 128x128 продукт подходит для носимых устройств, умных домашних приложений и т.д.
7Этот SPI/IIC OLED 1,12 дюймовый продукт имеет самоосвещающую конструкцию, не требуется подсветки, и дисплей может быть самоосвещен; он имеет высокий контраст,яркие и четкие точки, которые очень читаемы даже в крошечных шрифтах.
10Этот 1,12-дюймовый OLED-дисплей имеет более быстрое время отклика "10 микросекунд при +25 °C".
10Этот 1,12 дюймовый моно OLED продукт имеет высокую яркость и этот продукт имеет контрастный коэффициент до 2000:1.
11Этот недорогой 1,12-дюймовый OLED-продукт имеет меньшее потребление энергии - снижает выбросы CO2.
Информация
| Продукт: |
1.12 дюймовый OLED дисплейный модуль |
| Количество пикселей: |
128х128 точек |
| Интерфейс: |
8-битный 68XX/80XX Параллельный, 4-проводной SPI, I2C |
| Управляющий блок: |
SH1107 или эквивалентный |
| Режим отображения: |
Пассивная матрица |
| Движение: |
1/8 |
| Цвет отображения: |
Моно белый |
| Размер панели: |
27 X 30.1 X 1.25 (мм) |
| Активная зона: |
20.14 х 20.14 (мм) |
| Пиксельный пич: |
0.1575 х 0,1575 мм |
| Размер пикселя: |
0.1375 х 0,1375 мм |
| Направление просмотра: |
Все точки зрения |
| Подключение: |
ZIF |
| Продолжительность: |
50,000 часов @60cd/m2 |
| Номер пин-кода: |
20 штифтов |
| Соответствие: |
Соответствует требованиям REACH & RoHS |
20 пин 1,12 дюймовый OLED дисплей 128x128 точек 40 мм ZIF соединительРисунок
Определение фиксатора
Абсолютные максимальные рейтинги
Характеристики оптики
Характеристики постоянного тока

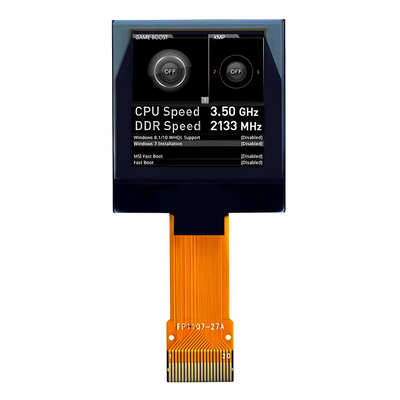

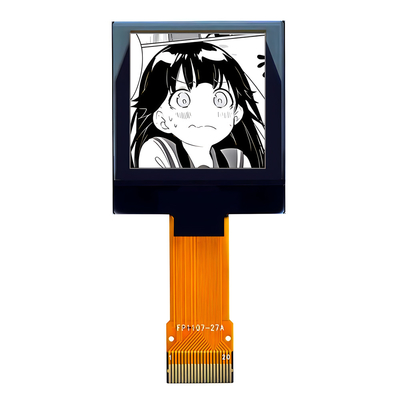

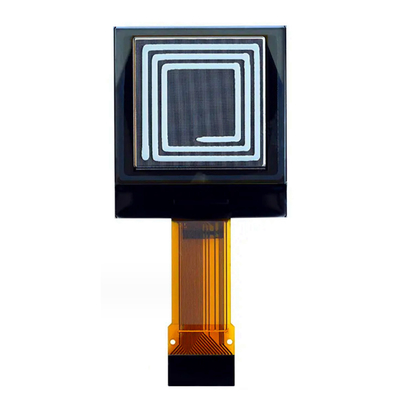

20 пин 1,12 дюймовый OLED дисплей 128x128 точек 40 мм ZIF соединительИзображение
Производственные мощности и сертификаты
