Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый OLED дисплей | Количество пикселей: | пикселы 128x64 |
|---|---|---|---|
| Управляющий модуль: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | обязанность 1/64 |
| Размер панели: | 24.7 x 16.6 x 1.3 (мм) | Активная зона: | 210,74 x 11,175 (мм) |
| Пиксельный диапазон: | 00,17 x 0,175 (мм) | Размер пиксела: | 00,15 х 0,15 (мм) |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | I2C, SPI необязательно |
| Соединение: | Подключение | Пин-номер: | 30 штифтов (можно настроить) |
| Операционная температура.: | -40°С - +70°С | Температура хранения.: | -40С - +85С |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль дисплея 0,96 дюймов OLED |
||
** Загрузка таблицы данных **
SFOS096JY-7127AP Спецификация.pdf
0.96 дюймовый OLED дисплей 128x64 Белый/Синий/Желтый/Желтый СинийВведение продукта
Монохромный OLED-дисплей относится к OLED-дисплею, который может отображать только один цвет, такой как белый, синий и желтый.на этом экране, мы также можем предоставить двойной цветовой дисплей желтого и синего, который также обеспечивает пользователям хороший визуальный опыт.
Модуль OLED-дисплея SFOS096XZ-7127AP представляет собой графический дисплей COG с разрешением 128x64 с диагональю 0,96 дюйма.Модель OLED разработана в промышленном качестве и имеет ценовое конкурентное преимущество. Этот модуль имеет встроенный SSD1315 IC; Он поддерживает интерфейсы I2C и SPI. Напряжение логического питания 2,8V, напряжение питания дисплея 9V, рабочий ток VDD 160 μA,и рабочий цикл вождения составляет 1/64.
Модуль дисплея SFOS096XZ-7127AP OEL подходит для носимых устройств, приложений для умного дома и многого другого. Этот модуль может работать при температурах от -40 °C до +70 °C;Температура хранения составляет от -40 °C до +85 °C.
Особенности
| Продукт: |
0.96 дюймовый OLED дисплей |
| Количество пикселей: | 128х64 пикселей |
| Управляющий блок: | SSD1315 или эквивалентный |
| Режим отображения: | Пассивная матрица |
| Цвет отображения: | белый, синий, желтый и двойной цвет ((желтый/синий) |
| Движение: | Обязанность 1/64 |
| Активная зона: | 210,74 х 11,175 (мм) |
| Размер панели: | 24.7 х 16.6 х 1.3 (мм) |
| Пиксельный пич: | 0.17 х 0,175 (мм) |
| Размер пикселя: | 00,15 х 0,15 (мм) |
| Интерфейс: | I2C, SPI Факультативно |
| Направление просмотра: | Все точки зрения |
| Подключение: | Подключение |
| Номер пин-кода: | 30 штифтов (можно настроить) |
| Рабочая температура: | -40°С - +70°С |
| Температура хранения: | -40°С - +85°С |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |

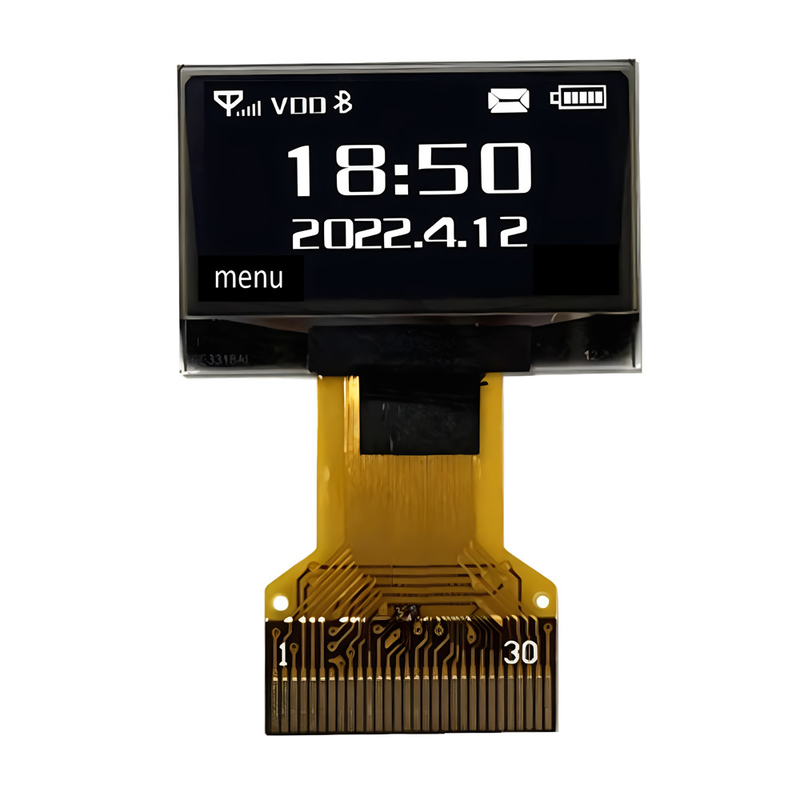

0.96 дюймовый OLED дисплей 128x64 Белый/Синий/Желтый/Желтый СинийРисунок продукта
Определение пин интерфейса
| Нет, нет. | Символ | Описание |
| 1 | NC | Никакой связи. |
| 2 | C1N |
CXP/CXN-Pin для конденсатора зарядного насоса;соединяют друг с другом конденсатором |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Электрическое питание для регулирующей схемы зарядного насоса. |
| 7,10 | NC | Никакой связи. |
| 8 | ВСС | Это наземная булавка. |
| 9 | VDD | Ключ питания для логической работы ядра. |
| 11 | BS1 |
Пины выбора интерфейса MCU-автобуса. |
| 12 | BS2 | |
| 13 | CS | Это вход для выбора чипа. |
|
14 |
ВИЭ |
Перезагрузить входный сигнал.когда пин будет вынужден Низко, инициализация чипа будет выполнена.Удерживайте этот пин высоко ((т.е. подключите к VDD) во время нормальной работы |
|
15 |
A0 |
Когда он выдернут HIGH (т.е. подключить к VDD), данные в D[7:0] рассматриваются как данные. При нажатии "LOW" данные в D[7:0] будут переданы в регистр команд. В режиме I2C этот пин действует как SA0 для выбора адреса раба. При выборе серийного интерфейса с тремя проводами этот пин должен быть подключен к VSS. |
|
16 |
WR |
Это пин управления чтением / записью, подключающийся к интерфейсу MCU. При выборе режима интерфейса 8080 этот пин будет вводом Write (WR#). Операция записи данных начинается, когда этот пин вытаскивается НОГО, и чип выбран. |
|
17 |
РД |
При подключении к микропроцессору серии 8080 этот пин получает сигнал Read (RD#). При выборе серийного интерфейса или интерфейса I2C этот пин должен быть подключен к VSS. |
|
18 ~ 25 |
D0 ~D7 |
Это 8-битная двунаправленная шина данных, которая подключается к шине данных микропроцессора.D1 будет вводом серийных данныхПри выборе режима I2C, D2, D1 должны быть связаны друг с другом и служить SDAout, SDAin в приложении, а D0 - серийный часовой вход, SCL. |
|
26 |
IREF |
Это выходной токовой ссылочный пин сегмента. При использовании внешнего IREF следует подключить резистор между этим пином и VSS для поддержания тока IREF на уровне 30uA. При использовании внутреннего IREF этот шприц должен храниться NC. |
|
27 |
VCOMH |
Пин для сигнала COM отключил уровень напряжения. Конденсатор должен быть подключен между этим пин и VSS.Com |
|
28 |
ВКК |
Это также наиболее положительный пин питания напряжением. Когда зарядной насос включен, конденсатор должен быть подключен между этим пином и VSS. |
| 29,30 | NC | Никакой связи. |
Характеристики постоянного тока
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Напряжение питания |
IC логического питания напряжения | VDD | 1.65 | 3.0 | 3.5 | V |
| Напряжение питания регулятора зарядного насоса |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Работа (для OLED-панели) |
ВКК |
7.0 |
7.5 |
8.0 |
V |
|
|
Ввод Напряжение |
Высокое напряжение | ВИЧ | 0.8 x VDD | - | VDD | V |
| Низкое напряжение | VIL | 0 | - | 0.2 x VDD | V | |
|
Выпуск Напряжение |
Высокое напряжение | VOH | 0.9 x VDD | - | VDD | V |
| Низкое напряжение | VOL | ВСС | - | 0.1 x VDD | V | |
Электрооптические характеристики
| Положения | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Рабочая светимость | Л | 50 | 65 | - | cd /m2 | Все пиксели включены | |
| Потребление энергии | П | - | 50 | 60 | мВт |
30% пикселей Включено |
|
| Частота кадров | Фр | - | 105 | - | Гц | - | |
|
Цвет Координаты |
Синий | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Темная комната |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Время ответа
|
Поднимитесь. | Тр | - | 10 | - | мы | - |
| Разложение | Td | - | 10 | - | мы | - | |
| Соотношение контраста | КР | 10000:1 | - | - | - | Темная комната | |
| Угол обзора | θ | 160 | - | - | Степень | - | |
| Время эксплуатации | Сверху | 22000 | - | - | Часы | L= 65 cd/m2 | |

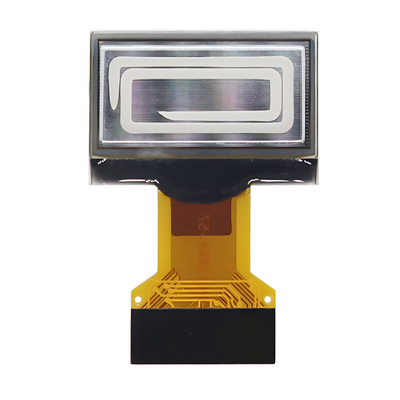

0.96 дюймовый OLED дисплей 128x64 Белый/Синий/Желтый/Желтый СинийИзображение продукта
