SFOS130JY-7130AP.pdf

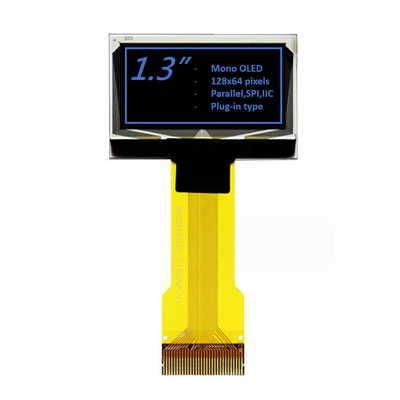

1.3 дюймовый монохромный OLED дисплейный модуль 128x64 пикселяРисунок продуктаВведение продукта
Модуль OLED-дисплея SFOS130JY-7130AP представляет собой графический дисплей COG разрешением 128x64, диагональ которого составляет 1,3 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с CH1116G IC; он поддерживает 8-битный 68XX/80XX Parallel, 3/4-wire SPI, интерфейс I2C. Напряжение питания для Logic составляет 4V, напряжение питания для дисплея составляет 14V,рабочий ток для VDD составляет 180μAМодуль дисплея SFOS130Y-7130AP OEL может работать при температуре от -40°C до +80°C; температура его хранения колеблется от -40°C до +80°C.
| Продукт: |
1.3 дюймовый OLED дисплейный модуль |
| Количество пикселей: |
Графика 128x64 |
| Режим отображения: |
Пассивная матрица |
| Управляющий блок: |
CH1116G или эквивалентный |
| Цвет отображения: |
Моно белый, синий, необязательный |
| Движение: |
Обязанность 1/64 |
| Размер панели: |
34.5 x 23.0 x 1.4 (мм) |
| Активная зона: |
29.42 х 14.7 (мм) |
| Пиксельный пич: |
0.23 х 0,23 мм) |
| Размер пикселя: |
0.21 х 0,21 мм |
| Интерфейс: |
8-битный 68XX/80XX, 3/4-проводной SPI, I2C |
| Номер пин-кода: |
30 штифтов |
| Направление просмотра: |
Все точки зрения |
| Подключение: |
Подключение |
| Продолжительность: |
50,000 часов @60cd/m2 |
| Соответствие: |
Соответствует требованиям REACH & RoHS |
Особенности
1Этот 1,3-дюймовый мини OLED дисплей имеет разрешение 128X64 и имеет чипсет CH1116.
2Этот 1,3-дюймовый OLED дисплейный модуль имеет сверхнизкое потребление энергии: полноэкранное освещение 0,08w.
3. Этот микро OLED дисплей 1.3 дюйма является подключением типа, мы можем настроить FPC (длина, интерфейс, подключение типа соединения, и т.д.) согласно требованиям клиента.
4Этот 1,3-дюймовый 128x64 OLED продукт предназначен для 8-битного 68XX/80XX, 3/4-проводной SPI, интерфейса I2C.
5Этот 1,3 дюймовый OLED-дисплей имеет бесконечный угол обзора "до 175 градусов".
6Этот OLED 1,3 дюйма 128x64 продукт подходит для носимых устройств, умных домашних приложений и т.д.
7Этот SPI/IIC OLED 1,3 дюймовый продукт имеет самоосвещающую конструкцию, не требуется подсветки, и дисплей может быть самоосвещен; он имеет высокий контраст,яркие и четкие точки, которые очень читаемы даже в крошечных шрифтах.
10Этот 1,3-дюймовый OLED-дисплей имеет более быстрое время отклика "10 микросекунд при +25 °C".
10Этот 1,3 дюймовый моно OLED продукт имеет высокую яркость и этот продукт имеет контрастный коэффициент до 2000:1.
11Этот недорогой 1,3-дюймовый OLED-продукт имеет более низкое потребление энергии - снижая выбросы CO2.

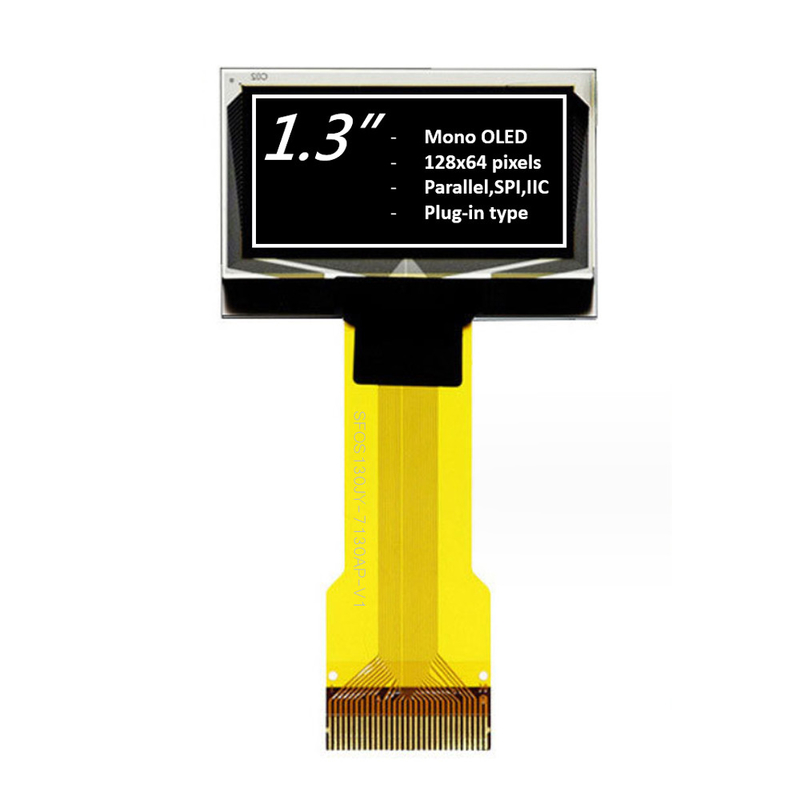

1.3 дюймовый монохромный OLED дисплейный модуль 128x64 пикселяРисунок продукта
Определение фиксатора
Абсолютные максимальные рейтинги
Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V.
Примечание 2: При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.желательно использовать этот модуль в условиях, указанных в разделе 3∆ОПТИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАСТРИЧЕСТВИЯ. Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля, и надежность модуля может ухудшиться.
Примечание 3: Определенные температурные диапазоны не включают поляризатор.
Примечание 4: VCC = 12,0V, Ta = 25°C, 50% Шахматная доска.Конфигурация программного обеспечения соответствует разделу 4.4 "Инициализация".Конец срока службы указан как 50% достигнутой начальной яркости.Средняя продолжительность эксплуатации при комнатной температуре оценивается при ускоренной работе при высоких температурных условиях..
Характеристики оптики
Характеристики постоянного тока

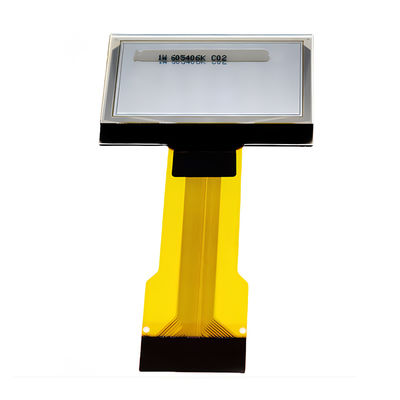

1.3 дюймовый монохромный OLED дисплейный модуль 128x64 пикселяРисунок продуктаПродуктИзображение
Производственные мощности и сертификаты
Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.
SAEF предлагает широкий ассортимент OLED-дисплеев в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,66 "мини OLED-дисплей, 0,69" OLED, 0,77 "OLED, 0,87" OLED, 0.91-дюймовый OLED дисплей, 0,95-дюймовый OLED дисплей, 0,96-дюймовый OLED дисплей, 1,3"-дюймовый OLED дисплей, 1,5"-дюймовый OLED дисплей, 2"-дюймовый OLED дисплей, 2,4"-дюймовый OLED дисплей, 2,7"-дюймовый OLED дисплей, 5,5"-дюймовый OLED дисплей и решения по индивидуальному дизайну.
