Подробная информация о продукте:
|
| Продукт: | 0.66 дюймовый OLED дисплейный модуль | Количество пикселей: | Графика 64x48 |
|---|---|---|---|
| Дисплей: | SSD1315 или эквивалентный | Режим отображения: | Пассивная матрица |
| Отображение цвета: | Монохромный (белый) | Приводная обязанность: | "Служба" (США), 1/48 |
| Размер панели: | 160,42 x 16,9 x 1,25 (мм) | Активная зона: | 13.42 x 10.06 (мм) |
| Пиксельный диапазон: | 0.21 х 0,21 мм) | Размер пиксела: | 00,19 х 0,19 мм |
| Направление просмотра: | Все углы наблюдения | Интерфейс: | Параллельный, SPI, I2C |
| Соединение: | Сварка/горячий бар | Пин-номер: | 28 штифтов |
| Время жизни: | 50,000 часов @ 60cd/m2 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 0.66 дюймовый графический OLED дисплей,Модуль графического дисплея OLED,64x48 пикселей OLED дисплейный модуль |
||
О данном товаре SFOS066XZ-7115AN OLED дисплейный модуль
Модуль OLED-дисплея SFOS066XZ-7115AN представляет собой компактное решение для дисплея с высоким разрешением, предназначенное для различных применений.особенно те, которые требуют небольшого форм-фактора и промышленной надежностиВот краткое изложение его основных характеристик и спецификаций:
Спецификации отображения:
Промышленный класс:
Контроллер IC:
Интерфейсы:
напряжение и ток:
Задача водителя:
Диапазон температуры:
Применение:
Цена:
Другие соображения:
Модуль OLED-дисплея SFOS066XZ-7115AN является универсальным дисплейным решением для приложений, где требуется сочетание небольшого размера, высокого разрешения и надежности промышленного класса.Его низкое энергопотребление и поддержка нескольких коммуникационных интерфейсов делают его популярным выбором для дизайнеров и инженеров, работающих над устройствами нового поколения.
Особенности
| Продукт: | 0.66 дюймовый OLED дисплейный модуль |
| Количество пикселей: | Графика 64x48 |
| Управляющий блок: | SSD1315 или эквивалентный |
| Интерфейс: | Параллельные, SPI, I2C |
| Режим отображения: | Пассивная матрица |
| Движение: | "Служба" (США), 1/48 |
| Цвет отображения: | Монохромный (белый) |
| Размер панели: | 16.42 х 16.9 х 1.25 (мм) |
| Активная зона: | 13.42 х 10.06 (мм) |
| Пиксельный пич: | 0.21 х 0,21 мм |
| Размер пикселя: | 0.19 х 0,19 мм |
| Направление просмотра: | Все точки зрения |
| Номер пин-кода: | 28 штифтов |
| Подключение: | Сварка/горячая панель (подключение настраивается) |
| Продолжительность: | 50,000 часов @60cd/m2 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Очертание контуры
![]()
Определение фиксатора
| Пин No. | Символ | I/O | Функция |
| 1 |
N.C. (GND) |
- | Резервированный пин (поддерживающий пин) |
| 2-5. |
C1P / C1N C2P / C2N |
Я... |
Положительный конец летящего инвертирующего конденсатора отрицательный конец летящего ускорительного конденсатора |
| 6 |
VBAT |
П |
Электрическое питание для цепи преобразователя постоянного тока/ постоянного тока |
| 7 |
ВСС |
П |
Основа логической схемы |
| 8 | VDD | П | Электрическое питание для логики |
| 9 - 10 |
BS1 BS2 |
Я... |
Протокол связи Выберите |
| 11 |
CS# |
Я... |
Выбор чипа |
| 12 |
RES# |
Я... |
Перезагрузка питания для контроллера и водителя |
| 13 |
D/C# |
Я... |
Данные/управление |
| 14 | R/W# | Я... | Читать/писать Выбирать или писать |
| 15 |
E/RD# |
Я... |
Читать/писать Включить или Читать |
| 16-23 | D0~D7 | I/O | Автобус ввода/вывода данных хоста |
| 24 |
IREF |
Я... |
Текущая ссылка на регулировку яркости |
| 25 |
VCOMH |
О |
Выходное напряжение высокого уровня для сигнала COM |
| 26 |
ВКК |
П |
Силовое питание для панели OEL |
| 27 | ВЛСС. | - | Основа логической схемы |
| 28 | N.C. (GND) | - | Резервированный пин (поддерживающий пин) |
Характеристики оптики
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица | |||
|
Яркость (VCC поставляется извне) |
Лбр
|
Примечание 5 | 80 | - | - | cd/m2 | |||
|
Яркость (VCC, генерируемая внутренним постоянным током/ постоянным током) |
Примечание 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (Белый) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | |||||
| Контраст в темной комнате | - | 2000:1 | - | ||||||
| Угол обзора | - | Свободный | - | степень |
Характеристики постоянного тока
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
Напряжение питания для дисплея (внешнее) Напряжение питания для постоянного/ постоянного тока |
ВКК |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
Напряжение питания для отображения (генерируемое внутренним постоянным током/ постоянным током) Вклад высокого уровня |
ВКК |
|
7.0 | 7.5 | V | |
| ВИЧ | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | V | |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | V | |
| Рабочий ток для VDD | IDD | - | 180 | μA | ||
|
Рабочий ток для ВЦК (ВЦК, подаваемый извне) |
МКК |
- |
- |
5 |
mA |
|
| Рабочий ток для VBAT (VCC, генерируемый внутренним DC/DC) | IBAT |
|
- |
14 |
mA |
|
| Текущий режим покоя для VDD | ИДД, СНИМ | - | 1 |
10
10 |
μA | |
| Текущий режим покоя для VCC | ICC, СЛЕП | - | 2 | μA |

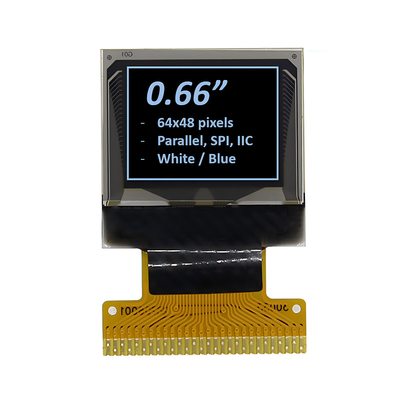

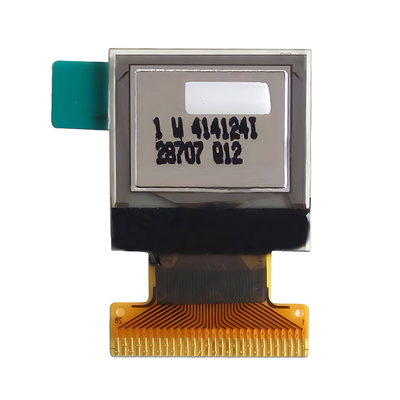

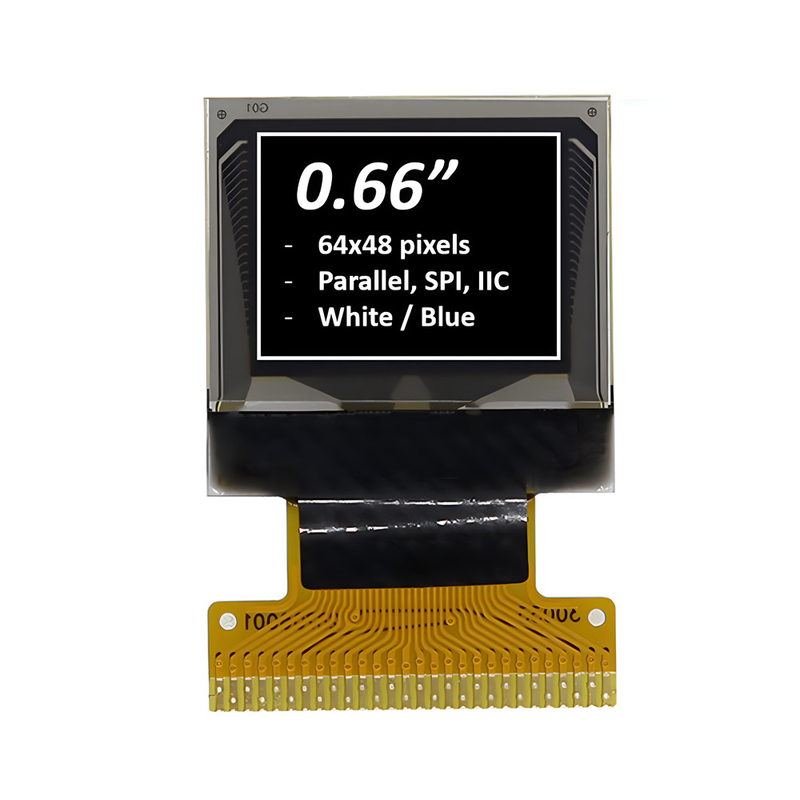

Изображение продукта
![]()
![]()
![]()
